Zapojení serio-paralelni -> clanky baterie

Zpráva

ebastlirna · #1 Příspěvek od **ebastlirna** » 09 lis 2014, 16:11

Dobrý den, prosím poradíte mi s návrhem zapojení akumulátorových článků. Potřebuji, aby max. napětí bylo 16.8V a kapacita cca 8-10Ah. 1 článek má 4,2V a 1,1Ah. Napadlo mě dát 4 články sériově pro napětí 16.8V a pak k jednomu článku dát paralérně 9 článků=> 10x1,1Ah=11Ah. Dostanu z této kombinace požadovanou sestavu?

Jinak se jedná o Li-Polymerové články, které jsou od výrobce zapojené do akupacku 4 sériově a 1 paralérně s parametry 16,8V a 2,2Ah(z toho jsem usoudil, že jeden článek má 1,1Ah).

Děkuji za odpověď.

weed_smoker · #2 Příspěvek od **weed_smoker** » 09 lis 2014, 16:26

Musej bejt paralelní čtveřice po 16.8V a kladný póly spojený přes diody s malym úbytkem(schottkyny) ,aby netekly srovnávací proudy mezi těma čtveřicema.Každou čtveřici nabíjet sólo.

ebastlirna · #3 Příspěvek od **ebastlirna** » 09 lis 2014, 18:36

Ok.

1.Mohu se jenom pro info zeptat proč to nemůže být, tak jak jsem napsal?

2.Články jsou zakoupené jako akupack a od výrobce 1 akupack má 4 články v serii a 1 paralerně-znamená to že to je špatně a mam to předělat?

#4 Příspěvek od **Bernard** » 09 lis 2014, 19:39

ad 1) Může to být, jaks to napsal. Případné přelévání náboje mezi články neznamená žádnou katastrofu.

ad 2) Paralerně je špatně. Je to odvozeno od slova paralela, nemělo by se do jeho základu naroubovat 'r'. Ale kdybys trval na svém, dá se pochopit, co tím míníš.

ebastlirna · #5 Příspěvek od **ebastlirna** » 09 lis 2014, 20:21

Bernard: Děkuji za připomínku.

Tak vůbec nevím jak to zapojit

.

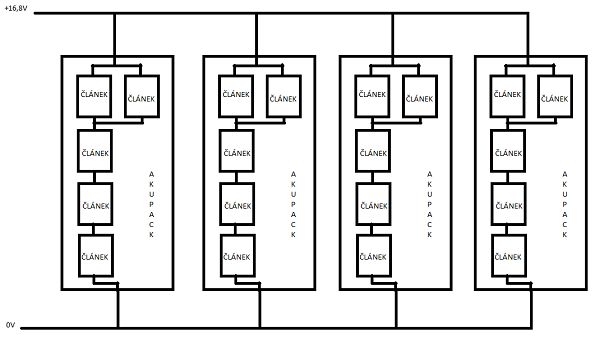

Jde mi to to, že u prvního zapojení (obr.1) použiji 20 článků a dosáhnu 16,8V a 8,8Ah.
Kdežto u druhého zapojení (obr.2) využiji pouze 13 článků a dosáhnu 16,8V a 11Ah.

Nechci nějak ušetřit pár článků na úkor vysokému snížení životnosti nebo hrozbě zničení článků. Můžete mi tedy prosím poradit z jakého hlediska na to mám koukat, na co si dát pozor, pozitiva/negativita těchto zapojení po případně nějaké jiné(výhodné) zapojení.
Hraje zde roli i maximální vybíjecí proud?

#6 Příspěvek od **Bernard** » 09 lis 2014, 21:04

Řekl bych, že dokud jsou všechny články stejně dobré nebo i stejně horší, jsou všechny ty sériově-paralelní kombinace ekvivalentní. Když ale některý článek začne odcházet dřív, snáze se naň přijde, když nemá paralelní sousedy. Takže bych dal přednost deseti paralelním větvím, v každé 4 články v sérii.
Docela by mě zajímalo, jak jsou pospojovány články v elektromobilu Tesla S. Nemá ho tu někdo?

#7 Příspěvek od **rnbw** » 09 lis 2014, 21:31

Tie schemy su predsa totalny nezmysel, nemozes zapojit do serie s jednym clankom paralelnu kombinaciu viacerych!

#8 Příspěvek od **Bernard** » 09 lis 2014, 22:31

Propána, já to bral tak, že to slovíčko akupak nahrazuje opakování stejného motivu, ani počet článků mě netrkl. :oops:

Je to nesmysl, proud třeba posílit paralelními články v každé řadě.

Ruprecht · #9 Příspěvek od **Ruprecht** » 10 lis 2014, 07:30

Tak od začátku:
akupack s označením 4S1P 16,8V/2,2Ah obsahuje 4 LiPol články řazené pouze sériově.
Paralelní řazení LiPol je možné i natvrdo, třeba dvě pětitisícovky 4s1p, ale je potřeba propojit paralelní články (nejen na celkových vývodech akupacku). Osobně nedoporučuji, buď to propojíš přes balancovací konektory a těmi potečou vyrovnávací proudy na které nejsou dimenzované, nebo packy rozebereš a předěláš, pokud ti to pod rukama neshoří (tak nějak se nedají vypnout a energie uložená v jednom článku je větší, než energie vystřelené kulky, dokáže to nadělat fakt pěknou paseku)

Je opravdu nutná taková kapacita? Do čeho to má být? Není lepší mít dva akupacky 4s1p 5Ah a střídat je? Není možné zvýšit napětí (a snížit proud) a řadit ty dva akupacky sériově (bezpečně) jako 8s1p?

ebastlirna · #10 Příspěvek od **ebastlirna** » 10 lis 2014, 16:02

rnbw: To jsem potřeboval vědět.

Ruprecht: Aha. Takže když výrobce akupacku uvádí 4S1P tak tam stejnak jsou 4 články? To tím pádem se to celkem zjednodušilo. Takže když mám 4 akupacky, každý z nich má 4 seriově zapojené články. Tak ty akupacky mohu spojit paralélně a nemusím je ani rozebírat.

Jinak to potřebuji na 100W LED. Původně jsem chtěl dát dva akupacky do serie, ale před LEDkou mám ještě násobič, kterého lze napájet 11-30V.

Ruprecht · #11 Příspěvek od **Ruprecht** » 10 lis 2014, 19:43

Při nabíjení je potřeba ty packy balancovat, na žádném článku nesmí napětí překročit 4,2V.
Při vybíjení taky nesmí klesnout napětí pod 3,3V na kterémkoli článku.

Pokud ta LED má opravdu 100W (trvale? jak ji budeš chladit?), jeden pack (pokud má udávané parametry) ji uživí asi 35 minut a to bude kapacitně na hraně. Nebude výhodnější vždy po půl hodině vyměnit pack (a nechat LEDku odpočinout)? Běžné lipolky se dají nabíjet 1C, tzn. kousek přes hodinu. Pokud nabíječka bude umět nabíjet 8s, můžeš nabíjet dva vybité packy najednou (asi hodinu) a dva nabité ti vydrží asi hodinu svítit s jednou výměnou.

Bez rozebírání půjdou packy propojit balancovacími konektory, ale pokud bude nějaký článek "měkčí", taky to nezachrání. Při paralelním propojování packů musí být všechny stejně nabité, případně musíš připojit vyrovnávací odpory a počkat, až bude napětí na všech paralelních článcích stejné. Jednodušší je všechny na balanceru nabít na 4,2V.

Mira_A · #12 Příspěvek od **Mira_A** » 12 lis 2014, 18:51

Proč má ten článek tři vývody? Jinak tohle schema je kravina. :lol:

-----------------------------------------------------------------------

Když ty články zapojíš vždy paralelně, stejný počet článků ve větvi. čtyři sériové větve, bude se pak lépe vyrovnávat napětí, čímž by mohly i teoreticky odpadnout balancery. Akorát je třeba články při paralelním spojování mít na stejné napěťové hladině ať nepřetéká velký proud. Až budou spojené proud by měl přetékat mnohem menší, pokud tedy nedojde k havárii nějakého článku. Někdo tu navrhoval spojit vždy čtyři články sériově a pak paralelně a doplnit shotkyho diodama. Jenže tam pak bude třeba ne zrovna levný balancer na každý článek.
