Cívky k LM3478

Zpráva

blazenabc · #1 Příspěvek od **blazenabc** » 15 lis 2014, 10:33

Dobré dopoledne pánové a dámy,

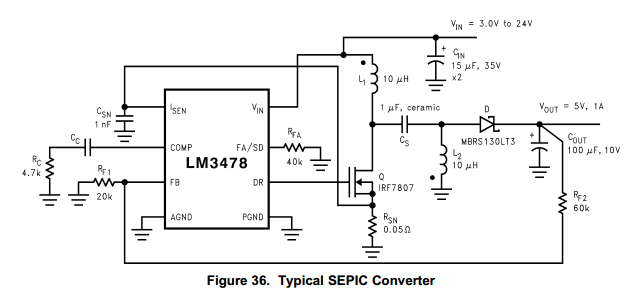

chtěl bych se zeptat jestli někdo z Vás nepracoval s obvodem lm3478. Schema mám viz. obrázek.

Jde mi hlavně o to, jaké indukčnosti použít, ideálně, kdyby byl přímo nějaký urč. typ??
A ještě jeden drobný dotaz, ty tečky u cívek značí začátky vinutí, že?? Jistý si moc nejsem, jelikož je to "americké" značení součástek.

Děkuji všem za cenné informace

#2 Příspěvek od **Zaky** » 15 lis 2014, 11:22

Vše je popsáno v datasheetu příslušného obvodu, proto výrobce také datasheety publikuje, viz. http://www.ti.com.cn/cn/lit/ds/symlink/lm3478.pdf V sekci SEPIC je to popsáno, lze použít buď dvě nezávislé cívky, nebo jedno jádro se dvěma vinutími, potom orientace hraje roli, tečky jsou začátky vinutí, mohou to být samozřejmě i konce, jen to nesmí být jeden začátek a jeden konec. Jaká má být indukčnost a saturační proud, to záleží na vstupním a výstupním napětí a odebíraném proudu, v datasheetu je samozřejmě i postup výpočtu.

blazenabc · #3 Příspěvek od **blazenabc** » 15 lis 2014, 13:15

Tak jsem se dal do počítání, a vyšlo mi něco takového. Výstupní proud 0,5A, výst. napětí 5V.

Indukčnost L1 a L2 = 12uH takže standard. 10uH.

Špičkový proud cívkou L1=1,2A a L2=0,6A.

Takže bych volil obě cívky třeba tyto:ODKAZ

Ještě zkusím, co to udělá v OrCadu.

blazenabc · #4 Příspěvek od **blazenabc** » 15 lis 2014, 22:36

Tak jsem si to všechno kompletně spočítal a navrhl. Hodil do Orcadu a zde jsou výsledky.
A schema je zde: ODKAZ

Při zatížení R=10ohm - Iload = 0,5A
Při zatížení R=50ohm - Iload = 0,1A
Při zatížení R=500ohm - Iload = 0,01A

A je vidět, že při odběru 500mA je to OK. Ale při nižším odběru je to brutální. Takže neví někdo jak toto zvlnění eliminovat?? Protože odběr se bude měnit, ale maximálně bude 500mA???

blazenabc · #5 Příspěvek od **blazenabc** » 17 lis 2014, 10:11

Tak stále se s tím patlám a ono ejhle. Zvýšil jsem hodnotu výstupního C na 1000uF a napětí se polepšilo.

500R
50R
10R

#6 Příspěvek od **mtajovsky** » 18 lis 2014, 23:31

blazenabc píše:Ale při nižším odběru je to brutální. Takže neví někdo jak toto zvlnění eliminovat?? Protože odběr se bude měnit, ale maximálně bude 500mA???

Je to pořád stejná písnička. Tlumivka filtruje, pokud jí teče pořád proud, čili pracuje ve spojitých proudech. Problém není ve velkém odběru, ale v malém. Pro danou indukčnost se dá určit hranice minimálního odběru, kdy proud přestane být spojitý. Pak tlumivka přestane filtrovat a je třeba zvýšit její indukčnost.
