LEDmulti svítidlo z Lídla - oprava nabíječe

Zpráva

Honza_dy · #1 Příspěvek od **Honza_dy** » 05 lis 2014, 12:36

Nazdar mám tuhle baterku. Bohužel mi přestala nabíjet. Po rozebrání základny jsem zjistil, že přehořel odpor v emitoru MJE13001. Byl by někdo kdo vlastní stejný kousek ochoten udělat rozborku a opsat mi hodnotu toho odporu? Schema zkusím překreslit večer, vypadá to jednoduše.

Milan_F · #2 Příspěvek od **Milan_F** » 05 lis 2014, 15:31

Zkus opucovat odpor od popela a podívat se jak moc shořel. Občas se dá najít místo přerušení a pak stačí změřit obě poloviny odporové dráhy a hodnoty sečíst...

Artaban001 · #3 Příspěvek od **Artaban001** » 05 lis 2014, 19:34

Ahoj, měl jsem podobnou. Indukční "emitor" je tu:

monterjirka · #4 Příspěvek od **monterjirka** » 05 lis 2014, 19:44

Když shoří odpor v emitoru, běžně to odnese i "báze" a zpravidla tam bývá nějaký "důvod".
Držím palce...

Honza_dy · #5 Příspěvek od **Honza_dy** » 07 lis 2014, 08:30

Ještě jsem se na to nedostal

moc práce. To, že odešlo i něco jiného je mi jasné, nicméně si myslím, že závada byla způsobená tepelným přetížením tranzistoru. Zkusím ho nahradit nečím výkonějším.

Honza_dy · #6 Příspěvek od **Honza_dy** » 07 lis 2014, 11:38

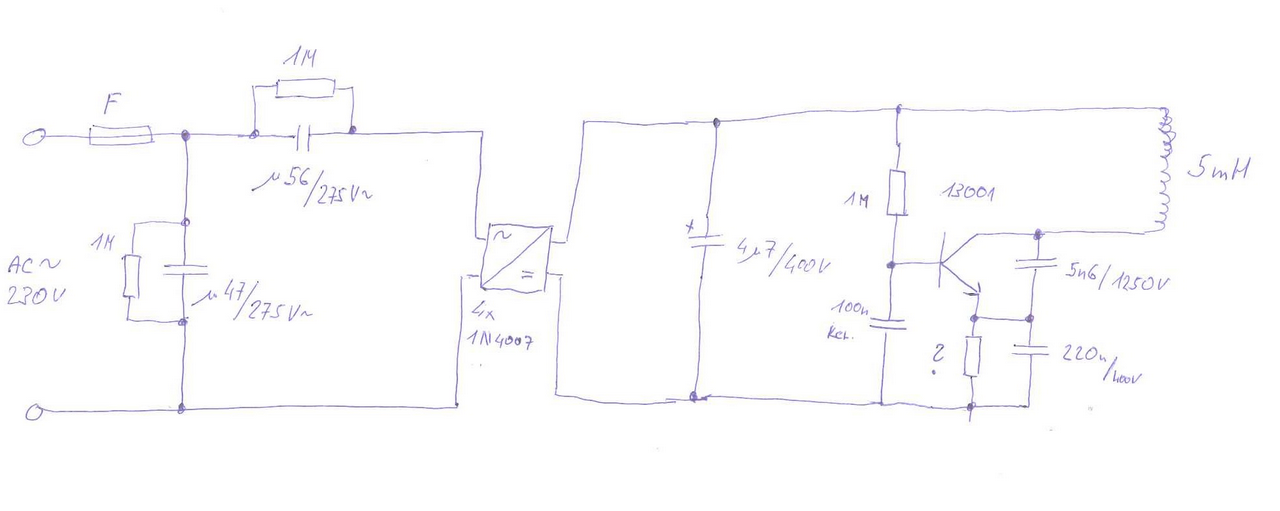

Tak jsem si na to ke kafi sedl a překreslil schema. Kondenzátor 5n6 mezi E-C tranzistoru má ztrátu kapacity na 100pF. Možná jedna z příčin selhání. V těhle "měničích" se moc nevyznám, dala by se podle schematu odhadnout hodnota odporu? Z toho spáleného se nedá nic určitého vyměřit.

Pikofarad · #7 Příspěvek od **Pikofarad** » 07 lis 2014, 21:19

Pojistka na vstupu a tranzistor jsou ok?Podle toho,jak se ten odpor "zahořel" bych tipoval,že z přechodu C-E bude už jen celovodič

Dokumentace asi nebude k mání,Lidl to řeší v záruce vrácením peněz,po záruce si poraď jak umíš.Zkusil bych trimr tak 5K a pomalu snižovat R a měřit odběr.Tranzistor snese 200mA,tak 100 by mělo být v poho.Zároveň zkusit jestli to stačí nabíjet.Na trand bych nalepil kousek chlazení co prostor dovolí,lepidlem na LED diody.

Honza_dy · #8 Příspěvek od **Honza_dy** » 12 lis 2014, 14:09

Sorry za prodlevu, fakt jsem na tom s časem bídně. Pojistka je OK a tranzistor se na diodovém testu tváří taky jako dobrý.
Vyměním ten vadný kond a zkusím.

SGWRS · #9 Příspěvek od **SGWRS** » 23 pro 2014, 20:29

Mám tenhle http://www.penta.cz/cz/nouzove-a-orient ... i-nabijeni výrobek a dopadl stejně.Zapojení je také stejné.Pokud by byl někdo ochoten rozšroubovat a změřit hodnotu odporu budeme vděční :roll:

vav · #10 Příspěvek od **vav** » 27 pro 2014, 00:57

Tiež mi tento zázrak odišiel asi pred pol rokom. Závadu spôsobil vadný kond medzi CE. Rezistor má hodnotu 2K2.

Honza_dy · #11 Příspěvek od **Honza_dy** » 27 pro 2014, 10:36

vav: Díky!

Honza_dy · #12 Příspěvek od **Honza_dy** » 04 led 2015, 20:19

Snad opraveno. Kondenzátor 5n6/1250V jsem nemohl sehnat, takže jsem ho nahradil dvěma 3n3/3kV. Mají nižší kapacitu než je udáno, 2ks paralelně dávají 5n8 což myslím vyhoví. Teď momentálně mám světlo už hodinu v provozu a zatím OK.
Díky všem za odpovědi.
Honza
