Generator signalu

[miror]

Zdravim chcel by som vas poziadat o pomoc s tymto zapojenim. Skusal som to na simulatore ale vobec to nefunguje .Mozete pozriet niekto kto tomu rozumie ci tam nie je nejake chyba ? Dolu v komentaroch jeden pise ze po nejakych upravach mu to ide,ale neviem co treba upravit. Dik

http://www.instructables.com/id/THE-SIMPLEST-FUNCTION-GENERATOR-BUILT-ON-A-BREADBO/

este som nasiel toto je to to iste len je tam pridana na R3 a R6 zem ale aj tak to nejde

http://www.circuitstoday.com/triangular-wave-generator

[ohryzek36]

Není důvod proč by to nemělo fungovat (teda pokud to máš dobře zapojené) - je to jedno ze základních zapojení a jestli to nejede v simulátoru, tak je to buď chyba v simulátoru nebo jeho nastavení. Teď jsem to splácal v EWB5 (nejjednoduší simulátor, co se dá sehnat) a normálně to funguje - v reálu to bude fungovat bez pochyb.

[miror]

Ktore zapolenie si skusal? ma tam byt pripojena ta zem ako je to na tom druhom zapojeni alebo nie? Ja som to skusal na dvoch sim. ani na jednom to neislo

[Jirka525]

To zapojení s tím symetrickým napájením se mě zdá v pořádku. Při nesymetrickém napájení se mě zdá že na invertujícín vstupu nebude nikdy nižší napětí než na neinvertujícím a tudíž se komparátor nepřeklopí.
Začít musíš od 1. stupně (obdélníkový průběh) Pokud jsi si jistý, že to nekmitá (nevím, jakým způsobem jsi to ověřoval), je komarátor pravděpodobně v jedné úvrati. Změř (nejlépe osciloskopem), v případě nouze ručkovým voltmetrem napětí na vstupech a na výstupu a zkus to analyzovat. Předpokládám, že zapojení jsi již několikrát zkontroloval.

[miror]

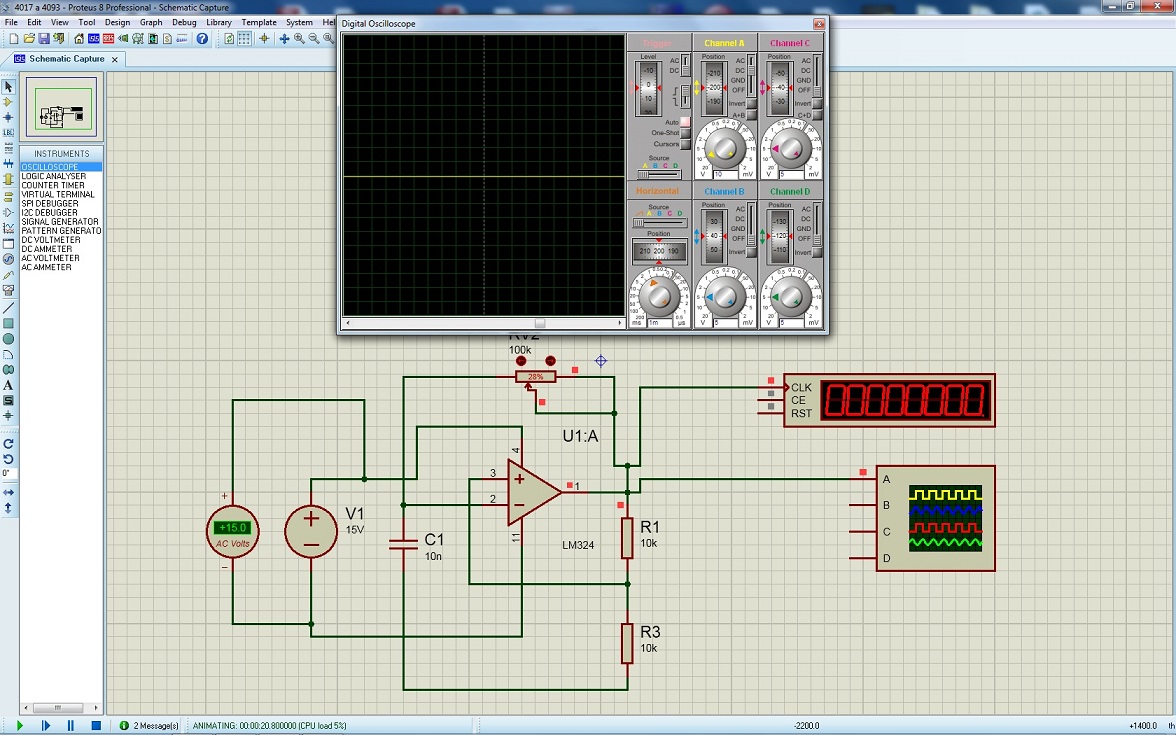

Skusal som to len v simulatore tu je foto pozrite na to lebo ja uz tolko do toho cumim ze asi tu chybu stale prehliadam teda ak tam je.Je to len ta prva cast ktora by mala generovat obdlznik

[Bernard]

Celá ta spodní linka má být spojená se středem zdrojů (zdroje). Při přelaďování má stále stejnou amplitudu jen ten obdélník. Trojuhelník padá lineárně s frekvencí a "sínus" ještě rychleji.

[miror]

Takze urobit odporovy delic napr.2x 1k a ten spojit s C1 a R3 ??

[Bernard]

Raději 2x 100 Ω. A nejlépe dva zdroje 2x 7,5 V, třeba.

[miror]

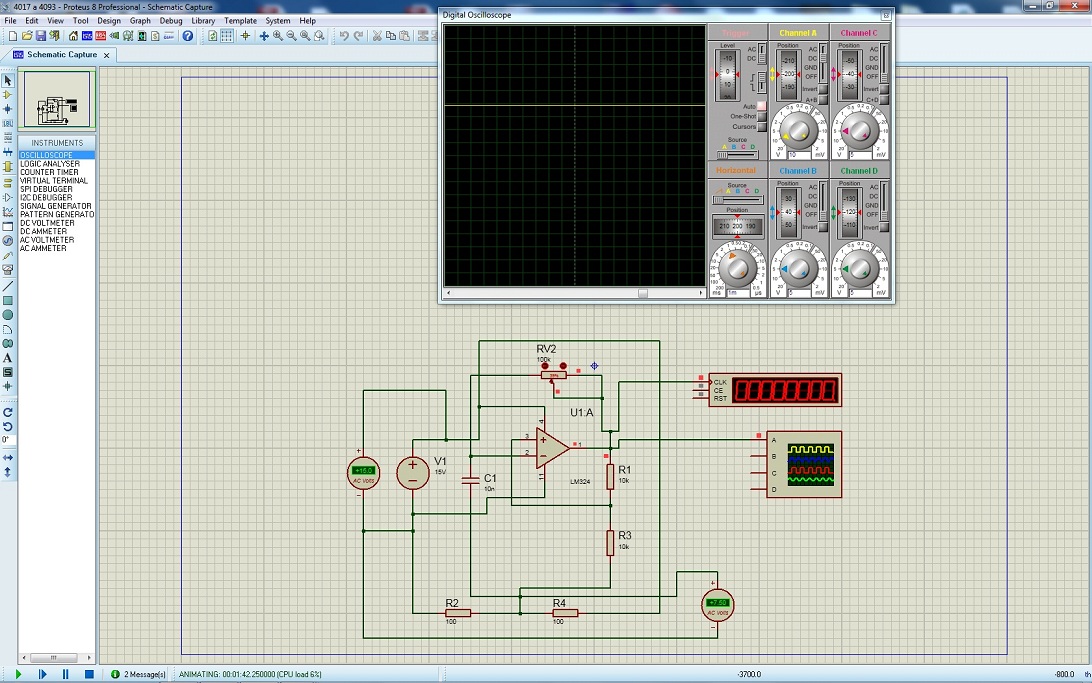

Stale nic skusal som aj tie dva zdroje a nic

[Bernard]

Ten simulátor neznám, tak budu jen hádat. Simulátory Transient analýzy mají snahu nejdřív najít stejnosměrný pracovní bod a potom spustit simulaci. U tohoto obvodu se to nepodaří, protože je nestabilní, to hledání ale nějakou dobu trvá. Takže, pokud se dá to počáteční hledání vypnout, tak to udělej. Jinak dej nějaký delší čas na tu analýzu, třeba 5 s ???

[miror]

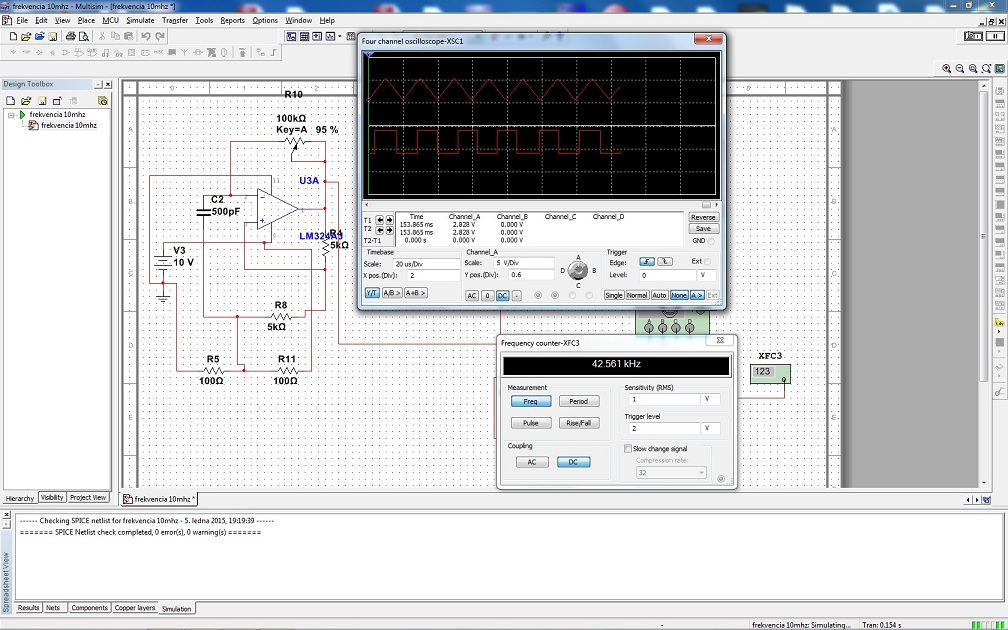

myslim ze simulatorom to asi nebude skusam to aj v proteusu s tym istym vysledkom nejde to ani tam. Skusil som aj ine zapojenie a to ide bez problemov tak neviem....

[Bernard]

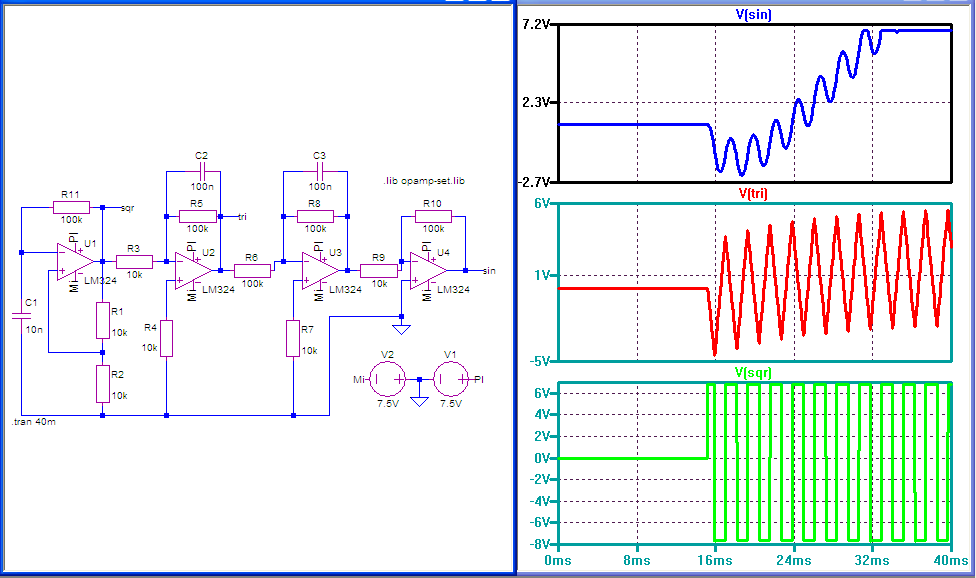

V LTSpice IV to jde. S OZ LT1001 stabilně, a s LM324 posouvá off-set integrátory pomalu do saturace. Je to dost pofiderní zapojení.

[miror]

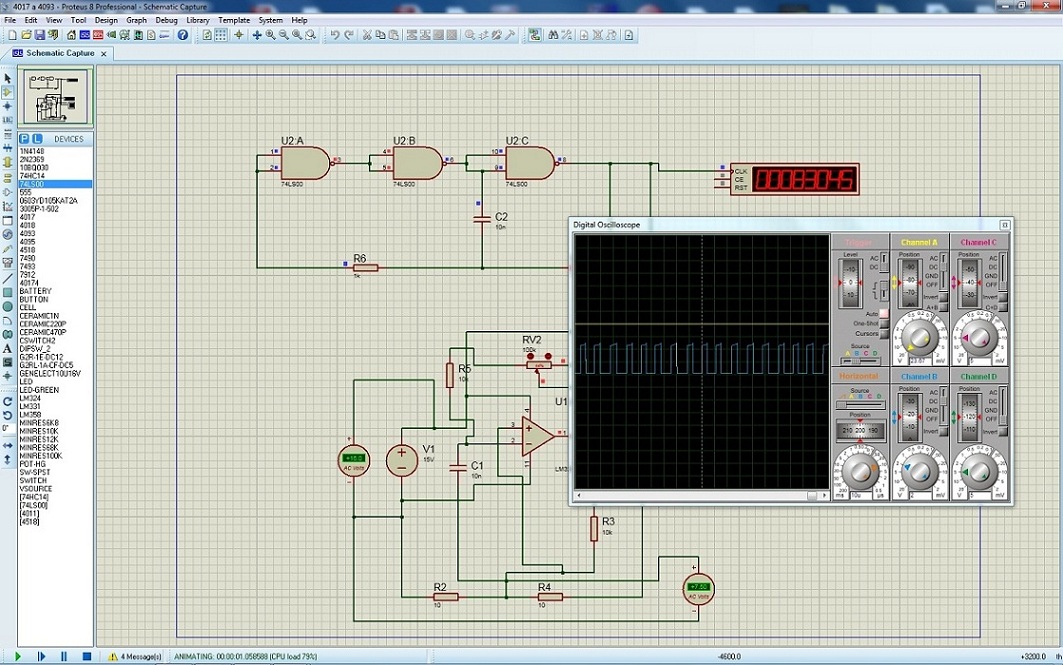

tak uz m to ide ale len v Proteusu ten Multisim je nejak mimo
Dik za pomoc idem to skusit naostro este raz dik

[miror]

Tak sice to ide ale mam iny problem. Potrebovaj som aby ten signal isiel na frekvencii cca.20MHz a viac ale s tymto zapojenim to nie je mozne ako som zistil.Viete niekdo poradit ako na to???
