Zesilovač s TDA2615, zapojení

Zpráva

TheSt33vee · #1 Příspěvek od **TheSt33vee** » 19 led 2015, 22:09

Zdravím, našel jsem doma v šuplíku tenhle starý zesilovač s TDA 2615. Myslím že jsem ho kdysi vytáhl z televize. Potřeboval bych poradit kde zapojit vstup napětí, vstup zvuku apod.

Jsou tam integráče:TDA2615,TDA9821,TDA9840,TDA9860.
Přikládám Datasheet: http://www.romstore.ru/pdf/TDA2615.pdf
Takhle vypadá: http://www.avelektronik.cz/modul-z-63b7 ... tf-orava-6

TheSt33vee · #2 Příspěvek od **TheSt33vee** » 19 led 2015, 22:14

Obrázek č. 1 = http://uloz.to/xVCvUpZu/2015-01-19-22-03-00-jpg
Obrázek č. 2 = http://uloz.to/xV9D9yrR/2015-01-19-22-02-47-jpg

procesor · #3 Příspěvek od **procesor** » 19 led 2015, 23:14

Tu je SM pre OTF 63B700 aj s modulom Z.
Stiahnúť treba obidve časti xxx Part1.rar a tiež xxxPart2.rar.
Tá doska sa musí ovládať pomocou zbernice I2C. Asi jednoduchšie bude odpojiť Koncový od toho predzosilňovača a mixéru, vstup pripojiť priamo.

Ak dokážeš ovládať aj cez I2C (TDA9860), máš tam parádny mixér, predzosilňovač s korekciami, hlasitosťou atď... ovládavé digitálne.

TheSt33vee · #4 Příspěvek od **TheSt33vee** » 20 led 2015, 20:50

Tak jsem zapojil na(scartu) do 12 pinu +12V a do 10 pinu 0.25V z PC zdroje.
Slyším jak se reprák zapne a když vypnu vstupní napětí tak slyším aji jak se vypne. Zkoušel jsem zapojit jak je na obrázku vstup zvuku na ''R923'' a ''R922''. Neslyšel jsem nic.... Jen když jsem po těch kontaktech zkousil pojezdit drátkem tak jsem slyšel praskání

.
Omlouvám ze za takto ''lajdský'' popis ale moc se v tom nevyznám :oops:

#5 Příspěvek od **Hill** » 20 led 2015, 21:22

No, to je vidět.
Přivedls na ty dva vstupy nějaký signál?

TheSt33vee · #6 Příspěvek od **TheSt33vee** » 20 led 2015, 21:25

Ano, dal jsem tam AUX vstup (Mp3). Červený kabel a bezbarevný na ''R923'' a bílý a bezbarevný na ''R922''

#7 Příspěvek od **Hill** » 20 led 2015, 21:43

Dobrá blbost: ty nevíš ani, že stínění, to je ten "bezbarvý", se spojuje s kostrou?

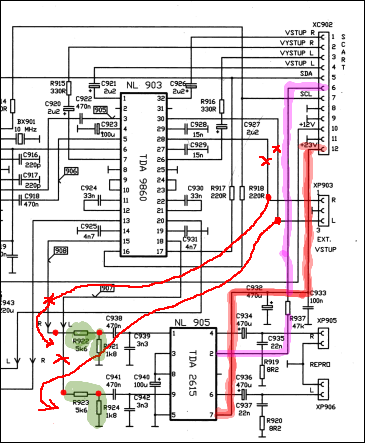

Ty dva puntíky "před" a "za" odporem jsou tam nakreslené proto, že ty odpory tvoří dělič zeslabující signál přibližně o 16 dB.
Když bude signál přivedený "před" odpor R922 (R923) slabý, přivede se "za" něj, přímo na odpor R921 (R924)...

#8 Příspěvek od **EKKAR** » 20 led 2015, 21:45

TheSt33vee - máš to BLBĚ.

Ty "bezbarvý" musíš spojit se společným vodičem zesilovače = s "kostrou" alias "uzemněním".

Přesnějc barevný (červený s bílým) na spoje R921/922 a R923/924, bezbarvý spojit dohromady a spojit natvrdo s cestičkou na vývod č.5 toho TDA2615.

Pokud by to bylo přebuzený ("moc nahlas"), tak přerušit spoje vedoucí k těm odporům R922 a R923 od integráče TDA9860 a signál z červenýho a bílýho drátu napojit "před" ně, aby zapůsobilo to zapojení 921/922 a 923/924 jako napěťový děliče s poměrem přibližně 4:1.

procesor · #9 Příspěvek od **procesor** » 20 led 2015, 21:57

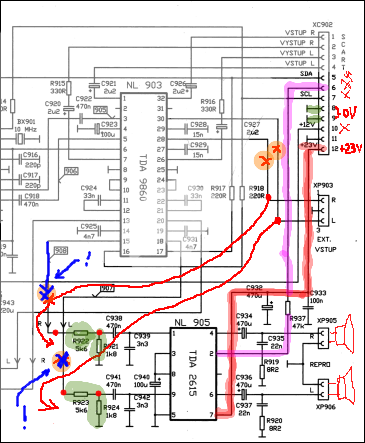

Do toho konektoru dvanásť-pinového sa pripojí cca +23V k pinu 12 (možno stačí aj +12V,
NULOVÝ potencial zdroja k pinu 8, 9 prípadne aj na pin 11.

Pin 10 nechaj voľný.
Pin 6 sa dá použiť na "MUTE" vypína koncový stupeň.

Prepojenie signálu L/P medzi TDA9á60 a TDA2615 peruš(-preskrabni spoje). K odporom R921 a R924 môžeš pripojiť signál.

R921 a R924 (1k) možno bude potrebné vyhodiť ak zdrojom signálu bude výstup s vysokým výstupným odporom. Závisí to od toho k čomu to budeš pripájať.

Edit: Musíš to napájať väčším napätím ako +12V, lebo TDA2615 má podpäťovú ochranu pri 12V.

TheSt33vee · #10 Příspěvek od **TheSt33vee** » 20 led 2015, 23:07

Děkuju moc za podrobné nakreslení

) Hraje, ale když nic nepřehrává tak strašně šumí a když už něco přehrává tak je to strašně nekvalitní zvuk... Asi to bude tím že tam nejsou zapojené ty filtry a podobné srandy co ?

Jinak ještě jednou fakt děkuji. S pozdravem Štěpán.

Thales · #11 Příspěvek od **Thales** » 21 led 2015, 01:27

Šumí ti to i když nemáš zapojené vstupy? Myslím tím opravdu nezapojené, ne že do něj jen nejde signál. pokud ne tak za to může to že na regulaci hlasitosti nepoužíváš normální potenciometr, ale reguluješ ho elektronicky přímo ve zdroji zvuku. ten totiž krom užitečného signálu produkuje i nechtěný neužitečný siognál - šum a ruchy. (Poměru těchto signálů se říká odstup rušivých napětí a obvykle se udává v decibelech.) Ten má stále konstantní úroveň a tak ho tam leze stejně ať už máš na zdroji signálu nastavenou úroveň hlasitosti potichu nebo nahlas a zesilovač k němu připojený tento signál zesílí ať chceš nebo ne. Když nastavíš vysokou úroveň tak je velikost užitečného signálu k tomu rušivému velká a ten rušivý je tedy "maskován". Prostě ho nevnímáš tak rušivě. Když je nízká tak už si toho šumu všimneš víc. To znamená že čím méně nahlas budeš hrát tím víc tě to bude rušit. Také přitom nevyužíváš maximální možnou kvalitu DA převodníku zabudovaného ve zdroji signálu. Když nastavíš úroveň hlasitosti těsně před maximum a mezi zdroj signálu dáš potenciometr, kterým budeš regulovat hlasitost tak ten zesílí nejen užitečný signál, ale i ten rušivý nechtěný a tudíž ho nebudeš tak vnímat - nebude tě rušit. Současně se přitom využije na maximum kvalita DA převodníku která v zařízení je. Zvuk pak bude lepší. Zkus to.

#12 Příspěvek od **Hill** » 21 led 2015, 07:07

Počkej s tím trochu, vždyť on TheSt33vee doteď ani nevěděl, jak se k tomu připojí zdroj signálu, natož, aby uměl ovládat přepínač a mixer sběrnicí I2C.
Zatím ať si řídí hlasitost na přehrávači, to samozřejmě při ubraném nějak šumět bude. O zapojení potenciometrů bylo kdekoli napsáno dost, protože mezi námi běhá dost takových, kteří to potřebují vysvětlit kůček za krůčkem...
