Transformátor G4C5ACD00002 z Panasonic SC-PM07

Zpráva

dakov · #16 Příspěvek od **dakov** » 06 bře 2015, 20:12

ano , hej , ja si jdu za roh vyliskat a pak jeste toho borca co me dal tu věž a řekl že hrala a prestala. zajimave ze to (28kbz21bg ,RTP1H3E001 ) stand-by trafo drží. dalo by se zjistit jake bylo napeti z trafa? Na sekundaru bylo 75zavitu 0,8 mm a druhe vinuti bylo 108zavitu 0,4 mm , jadro je 30,0mm x 19,5 mm. a kostřička na ktere byl sekundar je 30.5mm x 46,5mm primar byl tedy na 120v

#17 Příspěvek od **Sendyx** » 06 bře 2015, 20:14

Tak rozmotej ještě primár, moc toho tam nebude.

dakov · #18 Příspěvek od **dakov** » 06 bře 2015, 20:25

rozmotam jeste tedy primar , stejne na to není co pokazit. a nebo nekde zjistit parametry toho G4C5ACH00004 to je na 230v

#19 Příspěvek od **Sendyx** » 06 bře 2015, 20:41

Ta věž nemá typový štítek s uvedením napětí ?

dakov · #20 Příspěvek od **dakov** » 06 bře 2015, 20:45

prave ze má ,120v , ale vubec me to nenapadlo. už sem si zato naliskal.

otakarv · #21 Příspěvek od **otakarv** » 06 bře 2015, 20:49

Když jsem zadal do google číslo trafa G4C5ACH00004 co sem dal serv686, tak mi našlo toto, možná to k něčemu bude. :nevim:

dakov · #22 Příspěvek od **dakov** » 06 bře 2015, 21:33

toto jsem nasel taky. uz nevim kde hledat.

#23 Příspěvek od **Sendyx** » 06 bře 2015, 21:48

Co chceš furt hledat proboha ? Bez googlu si zachvilku nenajdeš ani lopuchový list :wc:

.

dakov · #24 Příspěvek od **dakov** » 07 bře 2015, 09:26

Tak trafo rozmotáno a zpočítané závity. primar: 120V , 573záv. , 0,35mm . 1sekundar : 75záv. , 0,80mm . 2sekundar :108záv. , 0.40mm. Rormer vnitřního jadra 19.5mm x 30.0mm .Přicemž těch 30mm je na počet plechů. Je možné z toho nejak zpocítat napětí sekundárů?

xsc · #25 Příspěvek od **xsc** » 07 bře 2015, 09:38

Napětí je dáno poměrem počtu závitů, tloušťka drátu určuje proud.
Takže první sekundár 16V, druhý 22,5V.

serv686 · #26 Příspěvek od **serv686** » 07 bře 2015, 12:15

Trafo na 230V G4C5ACH00004 již Panasonic nedodává, ta věž je někdy z roku 2002-2003... Jedině rovnou převinout na 230V. Jen je zajímavé, že číslo STBY trafa je stejné u 120V i 230V verze, pokud to není jen chyba v manuálu. Pokud je i tohle trafo na 120V, asi nebude dlouho trvat a odejde taky.

Již jsem ve své praxi zažil několik přístrojů koupených přes aukční servery nebo jako dar, kde nový majitel myslel, že za nicotné náklady pořídí slušný přístroj. Tyhle "levné" věci pak mají jiné napájení, jsou na jiné regiony atd.

dakov · #27 Příspěvek od **dakov** » 07 bře 2015, 13:17

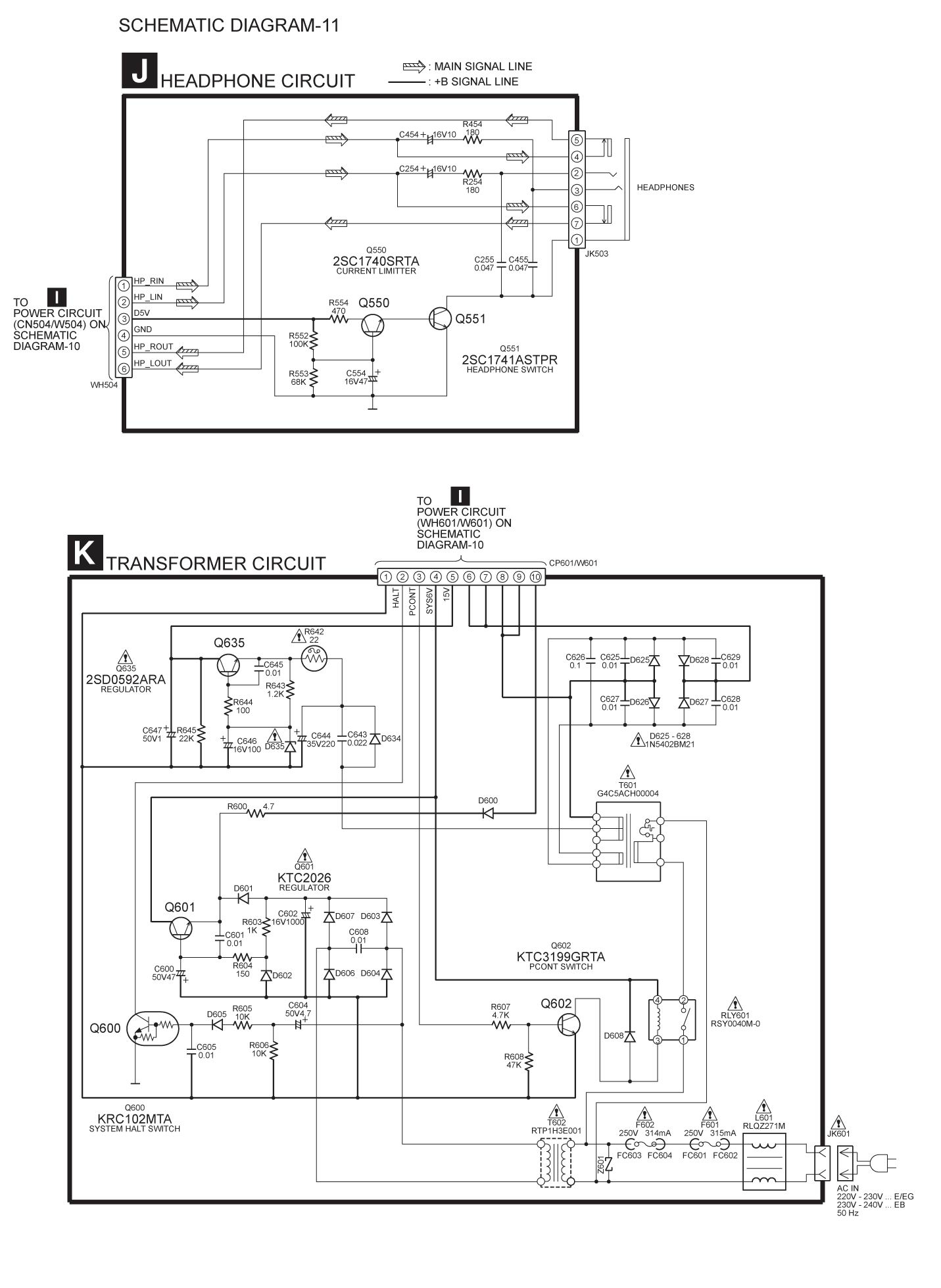

jak již tady psal XSC : jden sekundar 16V, druhý 22,5V. Mě by to spíš podle toho schematu a trafa pasovalo obraceně tedy 22,5V na ten usmernovací mustek a tych 16v na ty soucasky , je tam potom u konektoru napsane vystup 15V.

dakov · #28 Příspěvek od **dakov** » 25 bře 2015, 17:32

tak , odzkoušeno s trafem 16v a 24v a funguje to, ted jeste sehnat nejake trafo co tam vleze. Jinak všem velké Díííky

dakov · #29 Příspěvek od **dakov** » 28 bře 2015, 17:02

Nevíte někdo k čemu je ten rezistor 3,3M ktery je v tom prvním 120V schematu. je to mezi primarem a sekundarem. jestli když jsem to upravil ze 120V na 230V ,dal tam dal trafo na 230V tak zmenit i ten rezistor. Ted to ho mam vypajeny ,jenze po vypnuti se vez opet zapne. diiky
