Řeším, jak optimálně navázat anténu na vysílací a přijímací modul.
Modul pro semi-duplexní komunikaci na 868,35 MHz obsahuje minimodul pro příjem a podobný minimodul pro vysílání (1dBm), vše 50 ohmů. Mezi oběma moduly je vzdálenost 4cm. Anténa je společná.
Jak se řeší navázání vysílacího a přijímacího modulu na společnou anténu?
Konektor pro anténku navážu přímo na vysílač, do stejného bodu je připojen přes kond 1pF 4cm spoje (dps možná i 50 ohmu) na vstup přijímače.
Je výhodnější použít směrový vazební člen nebo induční vazbu?
Navazani anteny UHF
Moderátor: Moderátoři
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Na tomto kmitočtu a s tím pidivýkonem by se dalo uvažovat o nějaké verzi cirkulátoru či sloučení pomocí vedení λ/4.
Klasická směrová vazba bude mít relativně velkej útlum.
Klasická směrová vazba bude mít relativně velkej útlum.
Naposledy upravil(a) ZdenekHQ dne 21 úno 2015, 23:06, celkem upraveno 1 x.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Datasheety a nákres přikládám. Přípustnou přebuditelnost neznám.
Má se to vejít do krabky s 9V baterií. Cirkulátor mně napadá jen z vedení, a protože lambda/4 je 8,5cm tak by to bylo větší.
Má se to vejít do krabky s 9V baterií. Cirkulátor mně napadá jen z vedení, a protože lambda/4 je 8,5cm tak by to bylo větší.
- Přílohy
-
Pripojeni anteny.png- Pripojeni anteny
- (10.13 KiB) Staženo 144 x
-
rrq2.pdf- Modul RRQ2
- (19.78 KiB) Staženo 145 x
-
- rtq1.pdf
- Modul RTQ1
- (15.68 KiB) Staženo 154 x
Naposledy upravil(a) kulikus dne 22 úno 2015, 12:33, celkem upraveno 1 x.
Mám to. Teď vhodný typ PIN diody. Muzete doporucit?
Jaky nejmensi prepinaci proud PIN diodami lze predpoladat?
Jaky nejmensi prepinaci proud PIN diodami lze predpoladat?
- Přílohy
-
- diode_switching_01_tr-switching.png
- diode_switching_01_tr-switching
- (4.38 KiB) Staženo 155 x
-
- Obr-TX&RX_prepinaniANT.png
- Obr-TX&RX_prepinaniANT
- (3.83 KiB) Staženo 158 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Tak se dívám, že pin dioda je v našich obchodech už málem nedostupné zboží...
Snad tedy toto : https://www.puhy.cz/pin-dioda-infineon- ... 46281.html
Snad tedy toto : https://www.puhy.cz/pin-dioda-infineon- ... 46281.html
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
U GM mají jen jeden typ - HSMP-3822
Jaký bude průchozí útlum (směrem k RX) takového přepínacího článku s PIN diodama na předchozích obrázcích?
Jaký bude průchozí útlum (směrem k RX) takového přepínacího článku s PIN diodama na předchozích obrázcích?
Ano, autor tam má chybu.
Další verzi mám na obr. níže.
Tranzistor by byl při vysílání ve vodivém stavu a zkratoval by vstup RX, při příjmu nevodivý. Při příjmu by mohla hrát roli kapacitance zavřeného tranzistoru. Bude vhodnější polem řízený tranzistor?
Neznám impedanci výstupu TX při power down (příkon 0.1uA), ale
pokud je velká, mohlo by to fungovat.
Je šance že RX vstup snese nárazy DC při popsaném klíčování?
Další verzi mám na obr. níže.
Tranzistor by byl při vysílání ve vodivém stavu a zkratoval by vstup RX, při příjmu nevodivý. Při příjmu by mohla hrát roli kapacitance zavřeného tranzistoru. Bude vhodnější polem řízený tranzistor?
Neznám impedanci výstupu TX při power down (příkon 0.1uA), ale
pokud je velká, mohlo by to fungovat.
Je šance že RX vstup snese nárazy DC při popsaném klíčování?
- Přílohy
-
- Transistor_antenna_switching.png
- Transistor_antenna_switching
- (3.49 KiB) Staženo 160 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Ten tranzistor tam bude díky kapacitě asi dělat pěknou ostudu, na tomto kmitočtu se pozná i půl pikofaradu.
Ten 1dBm nemůže tomu přijímači nijak vadit, jde spíš o správné přizpůsobení antény.
Ten 1dBm nemůže tomu přijímači nijak vadit, jde spíš o správné přizpůsobení antény.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
. . . ano
tady je velmi dobře popsán způsob fungování PIN diody . . .
Při vysokých frekvencích, kdy doba potřebná k průchodu nosičů náboje přes vrstvu I je srovnatelná s periodou procházejícího signálu, ztrácí dioda PIN svůj nelineární charakter a chová se jako lineární rezistor.
Velikost jejího odporu pro vysoké frekvence Rvt je možně měnit velikostí ss proudu IF, kterým diodu v přímém směru polarizujeme.
tady je velmi dobře popsán způsob fungování PIN diody . . .
Při vysokých frekvencích, kdy doba potřebná k průchodu nosičů náboje přes vrstvu I je srovnatelná s periodou procházejícího signálu, ztrácí dioda PIN svůj nelineární charakter a chová se jako lineární rezistor.
Velikost jejího odporu pro vysoké frekvence Rvt je možně měnit velikostí ss proudu IF, kterým diodu v přímém směru polarizujeme.
- Přílohy
-

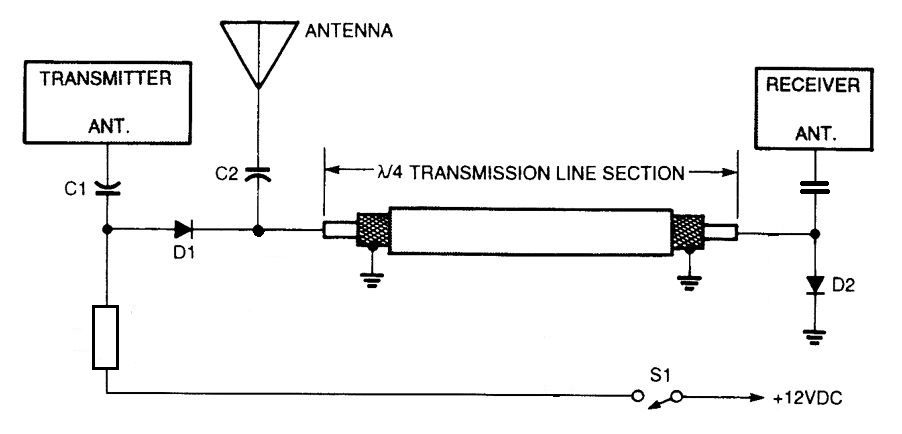

- diode_switching.jpg
- nějak takhle . . .
- (51.79 KiB) Staženo 149 x
