Zdravim Borci.
Mam taky problem s hore uvedenou telkou. Dostala sa mi s poruchou zdroja. Zistil som ze nechodi pomocny zdroj 5V tvoreny Viper12A. Obvod vadny,ale okolo obvodu su uplne vystrelene nejake zenorove diody.
Zdroj ma oznacenie BN96-0258 1A. Neviem ci som slepy,ale nikde na nete sa mi nepodarilo najst schemu na tento zdroj. Su tam vystrelene dokopy 3ks zeneriek,jedna je na obmedzenie napetia pre napajanie Viperu (z datasheetu by sa snad dala vydedukovat hodnota) Ale potom su z toho isteho napajania vyvedene dve za sebou do serie zenerky a vedu na feedback. Skusal som len tak skusmo zapojit zenerky,ale napetie na nezatazenom vystupe letelo az na cca 12V,potom som to pre istotu vypol.
Prosim viete mi poradit bud hodnoty zeneriek: DZS803, DZS801,DZS802. ?
Pripadne schemu toho zdoja? Bol by som Vam vdacny.
DAKUJEM za pomoc.
Samsung LE27T51B schema zdroja
Moderátor: Moderátoři
V servis manuale sice nie je uvedená schéma zdroja ale píše sa tam, že Vstby má byť 6.5V.
Sú tam len blokové schémy. A bill of material pre zdroj nie je uvedený.
Pozeral som datasheet Viper12A a medzná hodnota napájania IO je (Vdd) je 50V a doporučená hodnota je do 36V.
Bežne sa teda môže napätie pohybovať do tých 36V a teda by som dal zenerku voči mínusu silového spoja niekde tesne pod toto napätie.
Vypínacie napätie (keď IO prestane budiť trafko) je 6-7V
Zapínacie napätie (keď IO začne budiť trafko) je 13-16V takže hodnota 33V by mohla byť pre zenerku.
Za predpokladu, že stby zdroj má optočlen na feedback (v blokovej schéme zdroja to nie je jasné) tak ak výstupné napätie vystrelí vyššie ako má, potom to môže byť spôsobené najmä tým, že feedback cez optočlen nefunguje, takže treba skontrolovat TL431 ak je tam použitý na sekundári, odporový delič k nemu a výstupné kondíky a samozrejme kondík na rozbeh IO paralelne k zenerke na primári.

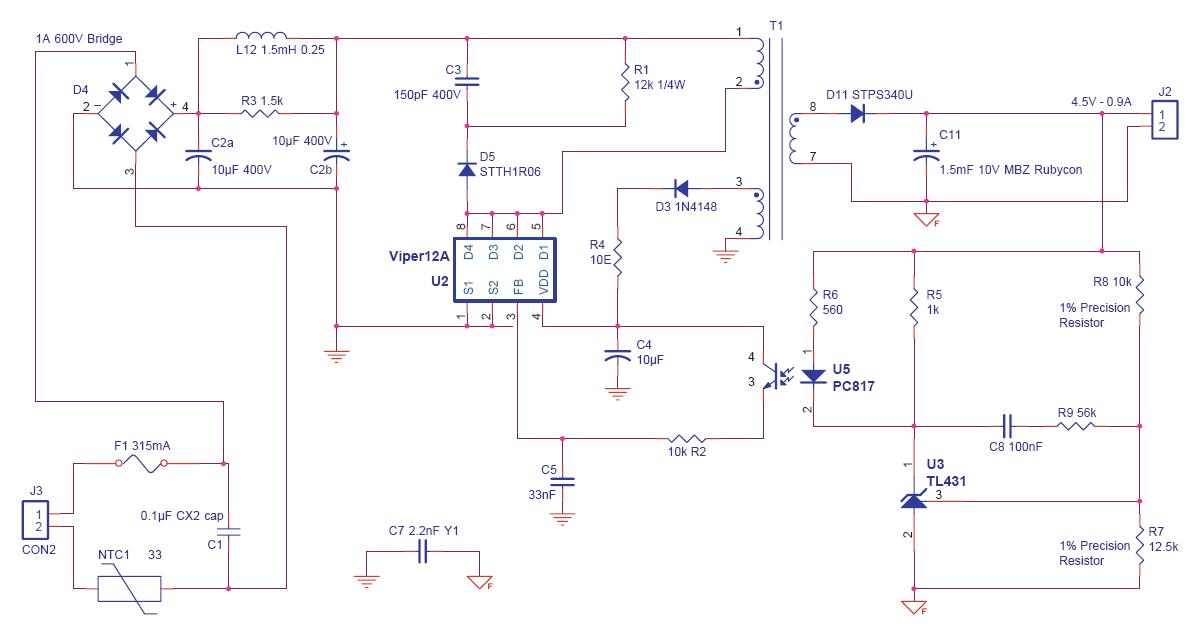

Napovie ti schéma zdroja na obrázku, ktorý síce dáva 4.5V ale to je dané len deličom R8 a R7. Takže delič na výst. napätie 6.5V by vyzeral asi tak, že R8 bude mať o niečo vyššiu hodnotu odhadom povedzme 14kOhm.
Výpočet presnej hodnoty sa mi teraz nevybavuje.
A tie zvišné 2 zenerky tak to vážne netuším... načo by boli spojené medzi vdd a feedback vývodom. Iba ak originálna schéma nepoužíva optočlen na spätnú väzbu...
Sú tam len blokové schémy. A bill of material pre zdroj nie je uvedený.
Pozeral som datasheet Viper12A a medzná hodnota napájania IO je (Vdd) je 50V a doporučená hodnota je do 36V.
Bežne sa teda môže napätie pohybovať do tých 36V a teda by som dal zenerku voči mínusu silového spoja niekde tesne pod toto napätie.
Vypínacie napätie (keď IO prestane budiť trafko) je 6-7V
Zapínacie napätie (keď IO začne budiť trafko) je 13-16V takže hodnota 33V by mohla byť pre zenerku.
Za predpokladu, že stby zdroj má optočlen na feedback (v blokovej schéme zdroja to nie je jasné) tak ak výstupné napätie vystrelí vyššie ako má, potom to môže byť spôsobené najmä tým, že feedback cez optočlen nefunguje, takže treba skontrolovat TL431 ak je tam použitý na sekundári, odporový delič k nemu a výstupné kondíky a samozrejme kondík na rozbeh IO paralelne k zenerke na primári.
Napovie ti schéma zdroja na obrázku, ktorý síce dáva 4.5V ale to je dané len deličom R8 a R7. Takže delič na výst. napätie 6.5V by vyzeral asi tak, že R8 bude mať o niečo vyššiu hodnotu odhadom povedzme 14kOhm.
Výpočet presnej hodnoty sa mi teraz nevybavuje.
A tie zvišné 2 zenerky tak to vážne netuším... načo by boli spojené medzi vdd a feedback vývodom. Iba ak originálna schéma nepoužíva optočlen na spätnú väzbu...
- Přílohy
-
steval_isa011v1_schematic.jpg- (80.22 KiB) Staženo 299 x
Na tani je schema ale s koncovkou 3A, možno ti to pomôže.
http://elektrotanya.com/samsung_bn96-02 ... nload.html
DZS803-30V
DZS801-4,7V
DZS802-15V
http://elektrotanya.com/samsung_bn96-02 ... nload.html
DZS803-30V
DZS801-4,7V
DZS802-15V
