Ahoj,

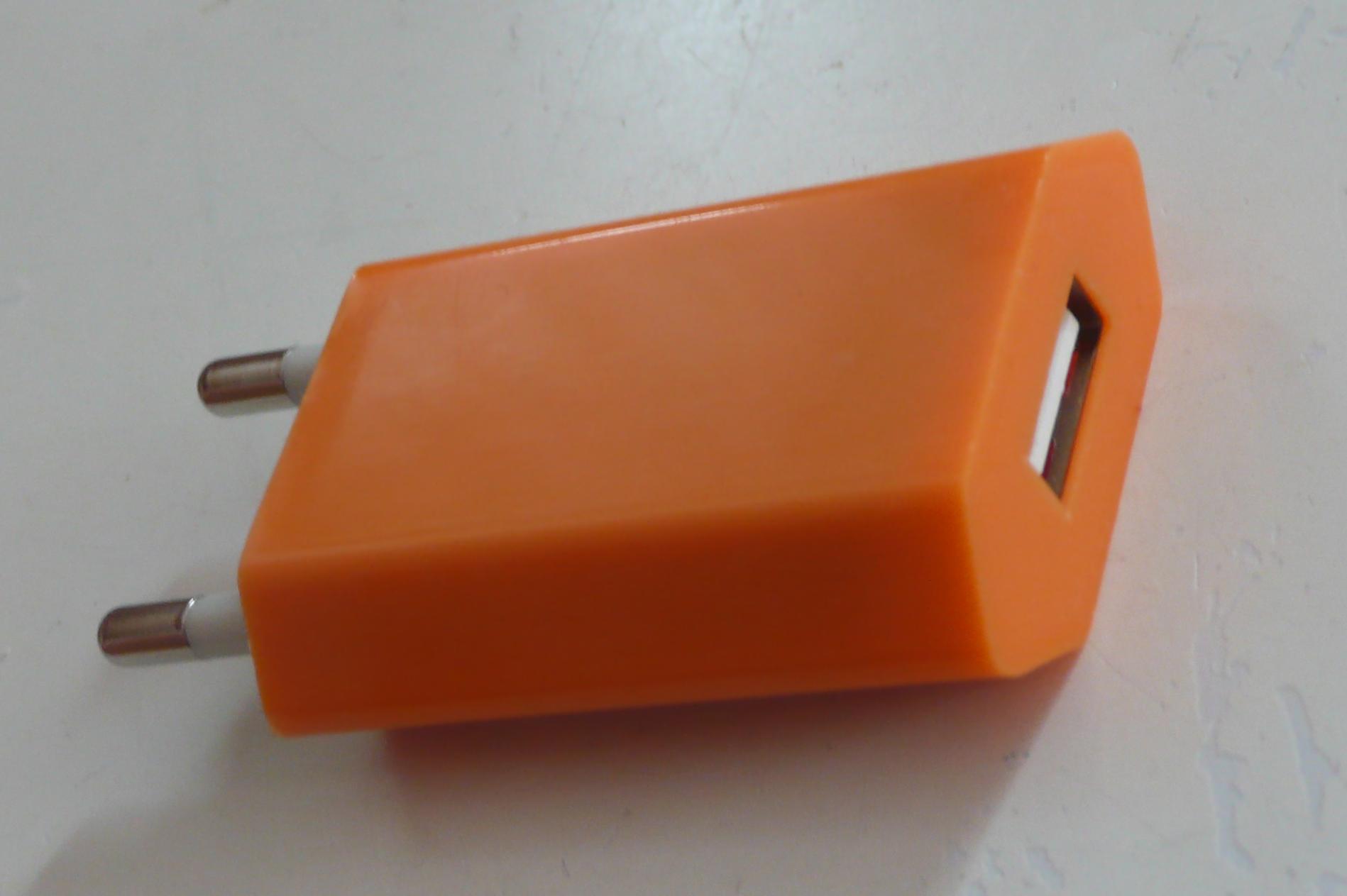

u klasické Iphone nabíječky potřebuju zvednout výst. napětí. Nyní se u různých kusů pohybuje od 4,7-5V, potřebuju z toho dostat 5,3V.
Tak nějak tuším , že by to mohlo jít úpravou zpětné vazby, ale nemám naprosto ponětí, jaké součástky na plošnáku ji tvoří a co konkrétně změnit.
Poradíte někdo?
zvýšení výst.napětí změnou zp.vazby na AC-DC
Moderátor: Moderátoři
zvýšení výst.napětí změnou zp.vazby na AC-DC
- Přílohy
-
_P1060654.JPG- (96.08 KiB) Staženo 105 x
-
- _P1060656.JPG
- (162.7 KiB) Staženo 163 x
-
- _P1060632.JPG
- (290.94 KiB) Staženo 142 x
-
- _P1060631.JPG
- (217.17 KiB) Staženo 164 x

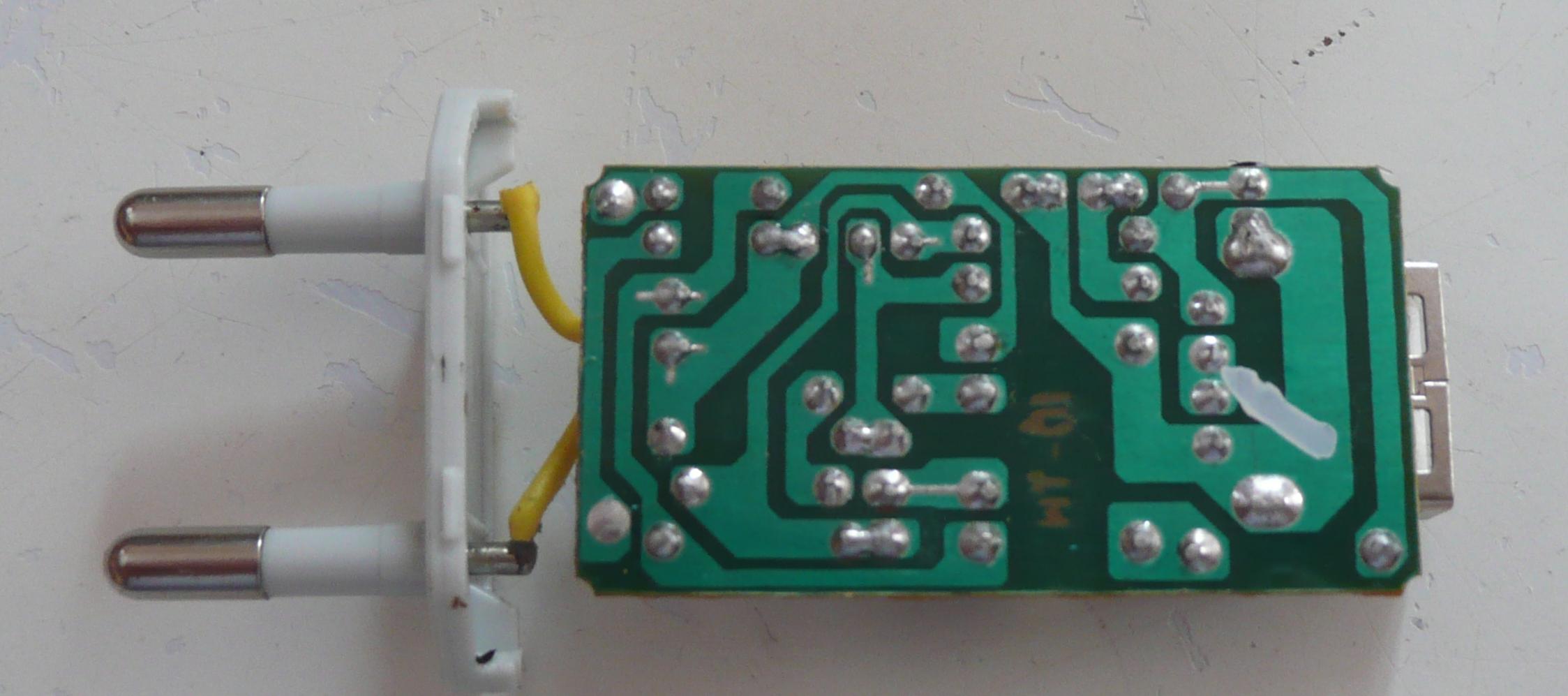

Klasické životu nebezpečné provedení ála Číňan. Doporučuji někam hodně rychle a daleko zahodit, podívej se na izolační mezeru mezi primárem a sekundárem
Zvýšení napětí by se dosáhlo výměnou zenerky v sérii s optočlenem, případně přidáním diody do série s původní zenerkou, podle potřeby schottky nebo obyč. Ale opravdu doporučuji tento zdroj nepoužívat, nelze ho považovat za galvanicky oddělený.
Zvýšení napětí by se dosáhlo výměnou zenerky v sérii s optočlenem, případně přidáním diody do série s původní zenerkou, podle potřeby schottky nebo obyč. Ale opravdu doporučuji tento zdroj nepoužívat, nelze ho považovat za galvanicky oddělený.
Další napaječ kde je žalostně malá izolační mezera na DPS. Než bych začal laborovat tak prvně vyřeším tento nešvar.
Koukám ZAKY byl rychlejší
Koukám ZAKY byl rychlejší
Naposledy upravil(a) ZVUK2000 dne 31 bře 2015, 17:19, celkem upraveno 1 x.

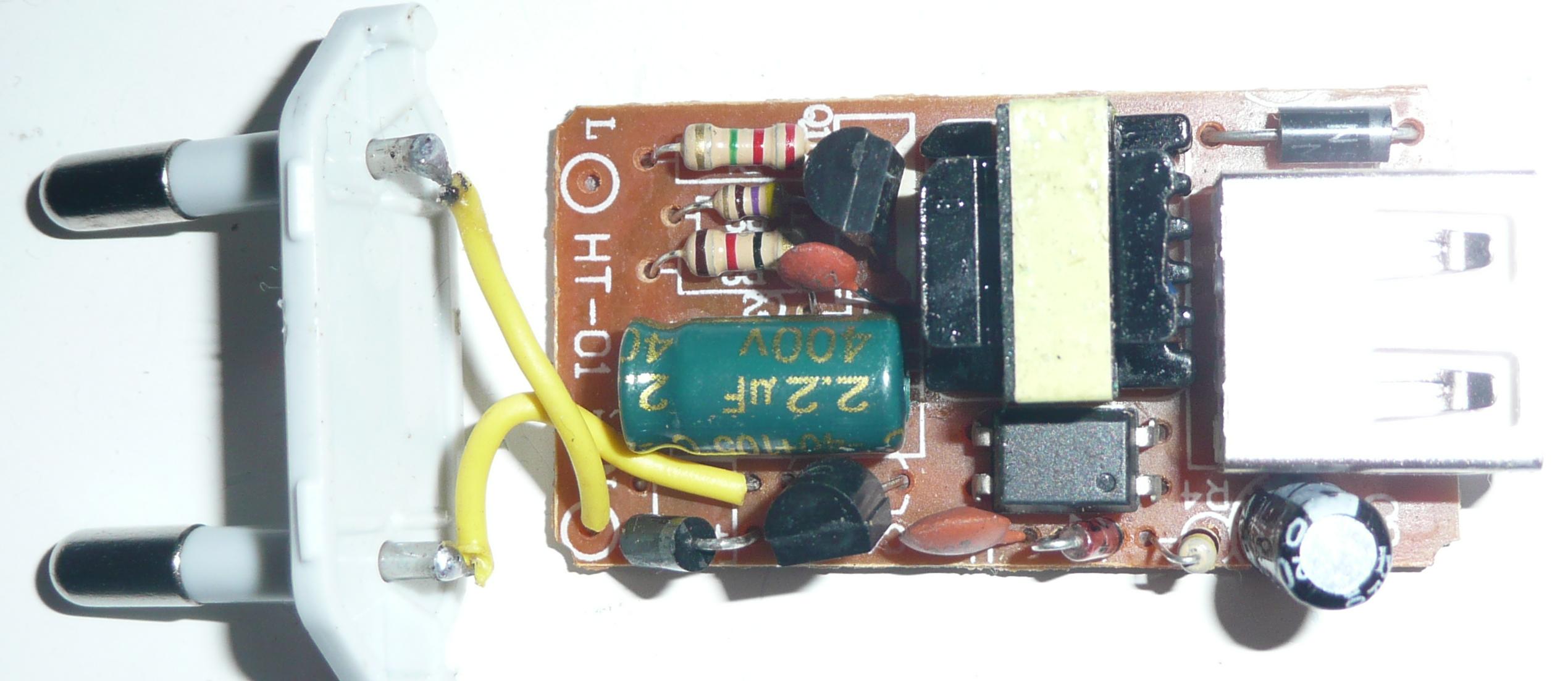

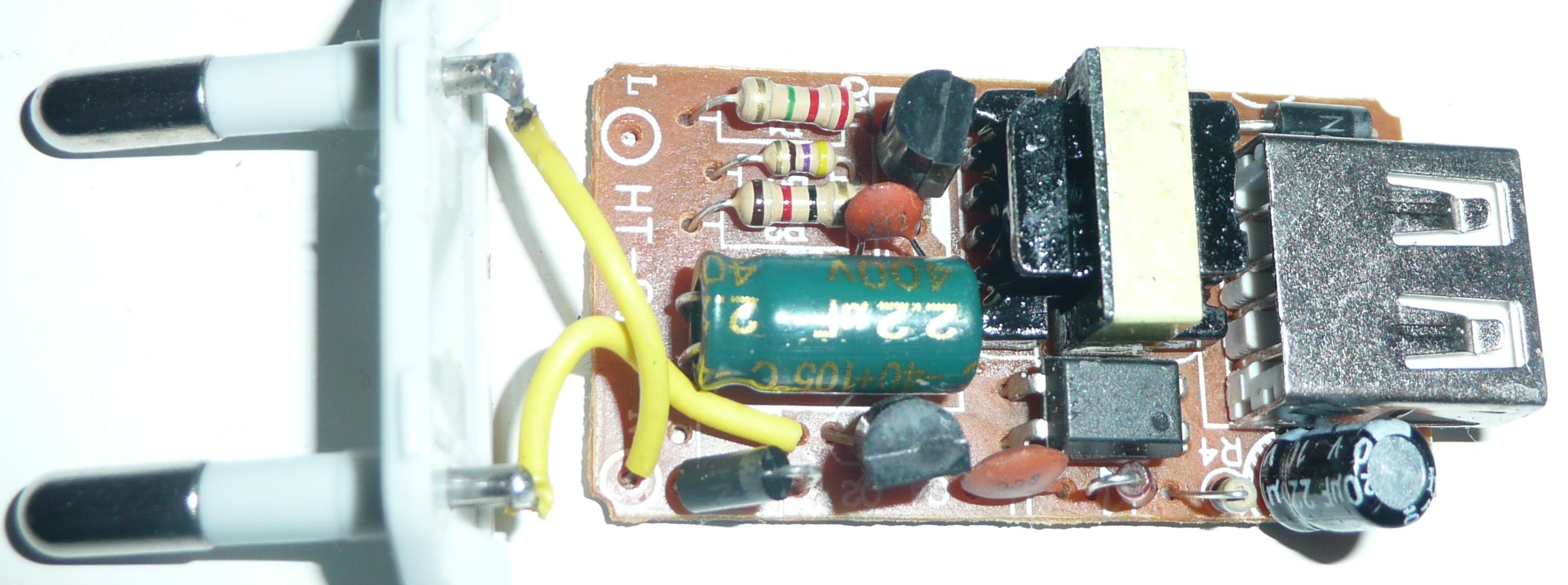

Do série s optronem je ta zenerka, co je mechanicky mezi ním a hranou desky + paralelně k jeho diodě je R4. Nějak to funguje, ale blbě (pak plave napětí mezi 4,7 a 5V). Pro opravdový zdroj je lepší reference s něčím jako LM431 - ta by už měla to napětí držet bez závislosti na teplotě ani zatížení. To, že je to z bezpečnostního hlediska prasečina psát snad nemusím - to už tady bylo napsané vícekrát.
Chlapi díky. Už tu mám 6ks a všecko je to nízko, pokud to půjde takto jednoduše bude to OK. Zkusím tu zenerku vyměnit nebo jí pomoct kombinací obyč. nebo schotky diody.
Bezpečnost naštěstí řešit nemusím. Bude to měnič z 90V na 5V pro ekolo, na výstup přidávám transil s pojistkou, takže by se nemělo nic stát. Bylo mě líto to srážet na odporech a za 25kč - no nekup to.
To napětí při změně zátěže lítá jen o 0,1V, ale kusově je to jednou 4,7V a jindy až 5,2V. Stabilita být extra nemusí , bude to napájet logiku Arduina a pak pro AD převody tam mám TL431.
Bezpečnost naštěstí řešit nemusím. Bude to měnič z 90V na 5V pro ekolo, na výstup přidávám transil s pojistkou, takže by se nemělo nic stát. Bylo mě líto to srážet na odporech a za 25kč - no nekup to.
To napětí při změně zátěže lítá jen o 0,1V, ale kusově je to jednou 4,7V a jindy až 5,2V. Stabilita být extra nemusí , bude to napájet logiku Arduina a pak pro AD převody tam mám TL431.
Jestli musí být tedy všechny zdroje s napětím přesně 5V, tak ty zenerky bude asi potřeba trochu přebrat - třeba BZX55 mají u řady "C" tolerance Vz cca ±6% (což vypadá na tento případ) zatímco u řady "B" ±2% (což je už lepší) - prostě to úplně přesné součástky nejsou.
No když už tam bude ochrana transilem. Budu řešit něco podobného. Zařízení v plechové skřínce která bude uzemněná se budou připojovat napájecí adaptery 12V ale různých výrobců. Jak to ochránit proti výše adaptéru na fotu? Napadá mne dvě pojistky (+ a GND) a 2 x Transil proti PE. Použít jen jeden mezi + a GND na svorkách by asi proti průrazu nic nechránil. Nebo vás napadá něco jiného?
