CTV 284 - chybný napájací zdroj

Zpráva

Kopas · #1 Příspěvek od **Kopas** » 09 dub 2015, 21:11

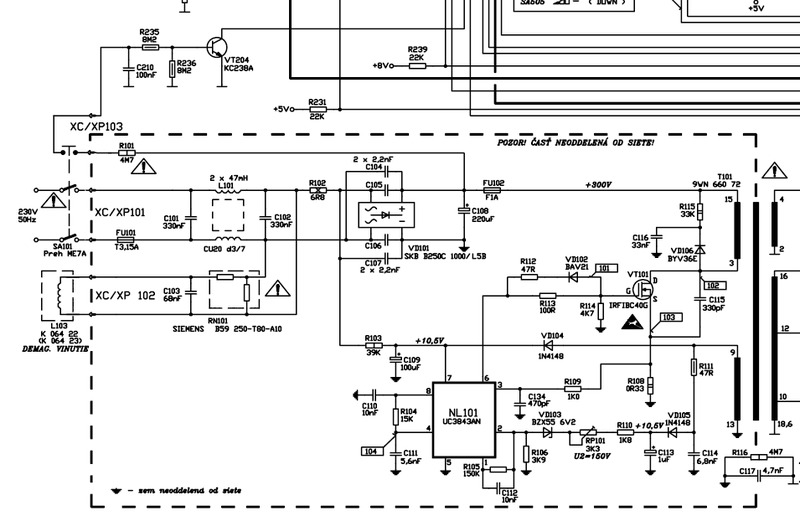

Zdravím, vedel by mi niekto poradiť ohľadne chyby v nap.zdroji? Napájacie napätie 230V je OK, poistky FU101 a FU102 sú OK. Diódový mostík VD101 a VT101 + C109,VD104 sú OK. Za poistkou FU102 mám namiesto +300V 0V. Všetky ostatné napätia sú nulové. Môže byť chyba v sieťovom vypínači alebo môže byť vadný aj NL101 UC3843? Ďakujem.

DELONG · #2 Příspěvek od **DELONG** » 09 dub 2015, 21:30

Na pine 7 UC3843 je aké napätie ? 10.5V ? R103 39Kohm je OK?

Kopas · #3 Příspěvek od **Kopas** » 09 dub 2015, 21:32

PIN 7 - 0V a R103 je OK-39K.

#4 Příspěvek od **Michal22** » 09 dub 2015, 21:35

Počkej, tohle je přece blbost- jestli máš všechno dobré, tak za pojistkou FU102 musíš mít těch 300Vss. Jinak buď blbě měříš nebo je v cestě napájení něco špatně. S tímhle napětím nemá NL101 co do činění.
Kolik máš na C108? Je tam těch 300V?

DELONG · #5 Příspěvek od **DELONG** » 09 dub 2015, 21:41

Prepískaj cestu na C108 na tom konde musí byť 300V . Ten R103 39kOhm je dosť zradný . Skús nový . Premeraj aj cesty dps k tomu pinu 7 NL101. A C109 100uF je OK?
Možno studeňák ?

Kopas · #6 Příspěvek od **Kopas** » 09 dub 2015, 21:49

C109 som vymenil...je dosť častou chybou..., ale na C 108 mám 0V ... za poistkou FU101 je ~230V.... s týmto som sa ešte nestretol.....

Kopas · #7 Příspěvek od **Kopas** » 09 dub 2015, 21:52

R103 som tiež vymenil.... meranie je ok.... a C108 nemôže byť vadný?

Dikobraz · #8 Příspěvek od **Dikobraz** » 09 dub 2015, 21:52

Hledej chybu v prvních 10 součástkách od přívodní šňůry.

Peterseal · #9 Příspěvek od **Peterseal** » 09 dub 2015, 21:54

Kopas píše:Zdravím, vedel by mi niekto poradiť ohľadne chyby v nap.zdroji? Napájacie napätie 230V je OK, poistky FU101 a FU102 sú OK. Diódový mostík VD101 a VT101 + C109,VD104 sú OK. Za poistkou FU102 mám namiesto +300V 0V. Všetky ostatné napätia sú nulové. Môže byť chyba v sieťovom vypínači alebo môže byť vadný aj NL101 UC3843? Ďakujem.

Mne sa zda ze R102 bol zaroven aj poistny rezistor, skus pozret. Ak je tak byval casto preruseny.
Potom ak mas mostik OK+kondiky paralelne k nemu tak nie je dovod aby na C108 bolo 0V

omegatv · #10 Příspěvek od **omegatv** » 09 dub 2015, 21:56

Maš vadny R102 keramicky 6W alebo je na nom studak.A čo maš namerat za poistkou 101 asi striedave 230 ne.

DELONG · #11 Příspěvek od **DELONG** » 09 dub 2015, 21:57

R102 6R8 by mohol mať inú hodnotu ale to by nemal 230V na mostíku. C108 môže byť vadný odmeraj jeho kapacitu a ESR .

DELONG · #12 Příspěvek od **DELONG** » 09 dub 2015, 22:02

Kopas píše: Za poistkou FU102 mám namiesto +300V 0V. Všetky ostatné napätia sú nulové.

píše že má 0V či? Alebo nemáš pripojený dobre merák ? - pól ?

#13 Příspěvek od **Michal22** » 09 dub 2015, 22:03

Nechápu jak by kapacita a ESR C108 mohlo mít vliv na to, zda na něm bude 300V. Kdyby byl ve zkratu, tak odejde FU101. Změř ještě jednou kolik máš na C102 (má tam být 230Vst) a taky kolik máš na vstupu gretzu (taky tam má být 230Vst). Pokud na vstup můstku nebude napětí, tak je vadný R102. Pokud na něm je napětí, tak na jeho výstupu musí být 300Vss. Jinak by byl vadný.
Ale pozor na to, vůči čemu měříš.

omegatv · #14 Příspěvek od **omegatv** » 09 dub 2015, 22:06

Ak by C108 aj nemal kapacitu tak na nom nemože byt 0V a ak by mal skrat tak by mu vyrazi poistku.

Kopas · #15 Příspěvek od **Kopas** » 09 dub 2015, 22:08

OK, dík za rady, zajtra poriešim ten R102 a dám vedieť. ( C101 a C102 som tiež menil za nové.... )
