řízení stmívatelného předřadníku pro zářivku

Zpráva

bu2520 · #1 Příspěvek od **bu2520** » 17 dub 2015, 13:13

řeším následující problém, známý potřeboval v hale pozvolné rozsvěcování a zhasínání zářivek. Podle nějakých datasheetů jsem mu doporučil řiditelné předřadníky 0-10V a vytvořil zařízení ze kterého leze požadované napětí. Když jsem to zařízení instaloval zjistil jsem , že elektrikář (poněkud svérázný) nainstaloval zářivky, které na řiditelném vstupu mají cca 14V a svítí plným jasem. Pokud vývody zkratuji zářivky zhasnou. Předpokládám, že asi bude řízený jas rezistorem nebo proudově. Jenže nemohu najít nějaké obecné parametry. Neznáte někdo tento způsob řízení jasu? Bohužel jsou zářivky i elektrikář nedostupné abych zjistil co je to za typ.

xsc · #2 Příspěvek od **xsc** » 17 dub 2015, 14:36

A není tam jen nějaké předpětí, aby zářivky bez připojeného řízení svítily naplno? A po připojení řídícího napětí se budou chovat dle očekávání. Proudově nebo přes odpor by se těžko řídilo víc zářivek najednou.

bu2520 · #3 Příspěvek od **bu2520** » 17 dub 2015, 14:48

výstup 0-10V mám oddělený diodou a na drátech od předřadníku, bylo 14V pak by jedině ještě mohlo být, že by tam měl být nějaký zakončovací odpor.

xsc · #4 Příspěvek od **xsc** » 17 dub 2015, 15:02

Pokud není možné sehnat přímo nějaký dokument ke světlu, tak bych před začátkem experimentů zjistil, jak velký proud při tom zkratu řídícího napětí vlastně teče. Pokud je to nula nula nic, tak bych se toho nebál a zkusil tam přivést výstup z nějakého regulovaného zdroje.

bu2520 · #5 Příspěvek od **bu2520** » 17 dub 2015, 15:11

to regulovatelné napětí tam přivádím z toho modulu co jsem stvořil. Jak říkám jediný problém by mohl být v tom, že tam předřadník nevidí zakončovací odpor, protože je výstup napětí oddělený diodou.

#6 Příspěvek od **masar** » 17 dub 2015, 16:43

A proč tu diodu prostě nevyhodíš? To se ti tam tak líbí?:wink:
Samozřejmě, až po změření zkratového proudu, jak psal xsc

bu2520 · #7 Příspěvek od **bu2520** » 17 dub 2015, 16:51

ta dioda se mi tam líbí výstup je z operáku a díky tomu, že nevím jak je zapojená elektronika předřadníku tak mi odděluje výstup aby mi neovlivňoval zpětnou vazbu.

xsc · #8 Příspěvek od **xsc** » 17 dub 2015, 17:47

Výstup z operáku je výstup s nízkým výstupním odporem. Připojená elektronika vazbu nebude ovlivňovat, pokud její odběr není větší než možnosti operáku. Proto je potřeba to změřit. Nebo diodu nahradit oddělovacím odporem ~1k.

#9 Příspěvek od **masar** » 17 dub 2015, 17:57

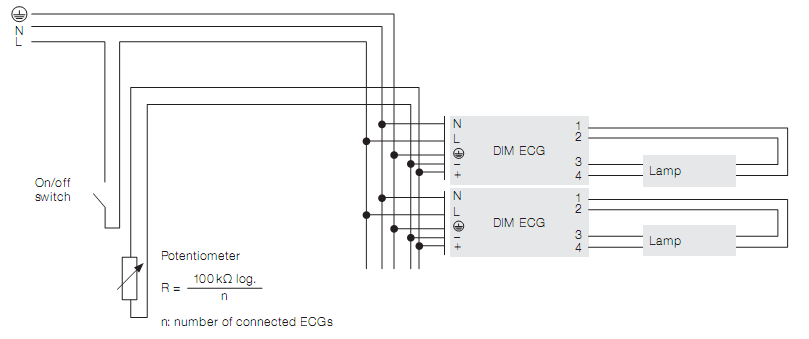

Jenže ta dioda znemožňí funkci stmívání, protože stmívač musí být schopen "absorbovat" proud předřadníku. Např. předřadníky Quicktronic (Osram) mají tento proud cca 0,6mA. Tyto předřaníky lze ovládat proměnným odporem (potenciometr 100kΩ/počet předřadníků) nebo cizím zdrojem (pozor na oddělení od sítě) schopným tento proud absorbovat. Pokud tam mermomocí tu diodu necháš, pak je třeba na vstup předřadníku zapojit zatěžovací odpor >680Ω.
Ten předřadník nemá žádné označení? :wink:

bu2520 · #10 Příspěvek od **bu2520** » 17 dub 2015, 18:35

masar děkuju to bude ono . Bohužel označení převodníku nelze jednoduše zjistit je to za těžko demontovatelným sklem.

#11 Příspěvek od **masar** » 17 dub 2015, 18:58

V tom případě si tím potenciometrem nejprve ověř, jest-li to funguje (rozhraní typu DALI takto fungovat nebude).
Jinak na stránkách OSRAM je informací dost. :wink:

bu2520 · #12 Příspěvek od **bu2520** » 20 dub 2015, 12:16

tak že závěrem, připojil jsem po testu trimrem paralelně rezistor 1K2 na řídící vstup 1-10V napětí pokleslo na cca 0,6V a po připojení vlastního regulovatelného zdroje 0-10V ji zářivku proreguluji v plném rozsahu. Děkuji všem a jmenovitě masarovi za pomoc.
