Mobilní sluchátkový zesilovač Cmoy

Zpráva

Zeppy · #1 Příspěvek od **Zeppy** » 10 kvě 2015, 10:25

Zdravím všechny přísedící, příležící a přistojící... doufám že nedělá někdo zrovna stojku

Konečně se mi do rukou, spíše na hlavu dostala řádná sluchátka, přesedlal jsem z klasických všudypřítomných Koss PORTA PRO na něco o třídu výš. V tomto případě Sennheiser HD429. Jejich zvuk je na cenovou kategorii impresivní!
ALE. Hrají z mobilu docela potichu s impedancí 32Ohm a když třeba jedu autobusem, spíš slyším zvuk vymlácené karosy než hudbu do mých uší a to zvuk izolují dostatečně. Z notebooku je hlasitost více než dostatečná. Tak jsem začal pošilhávat po různých ubastlitelných sluchátkových zesilovačích.
Asi nejznámější je tzv. Cmoy amp. Má spoustu verzí, modifikací, je maličký, když se použije opravdu kvalitní čip (využívá 2x OZ v pouzdře DIP8) tak prý se dá použít i pro hifisluchátka za tisíce a tisíce. Zapojení je opravdu jednoduché... ale byl jsem tak šikovný a i to jsem nějak kompletně dosral

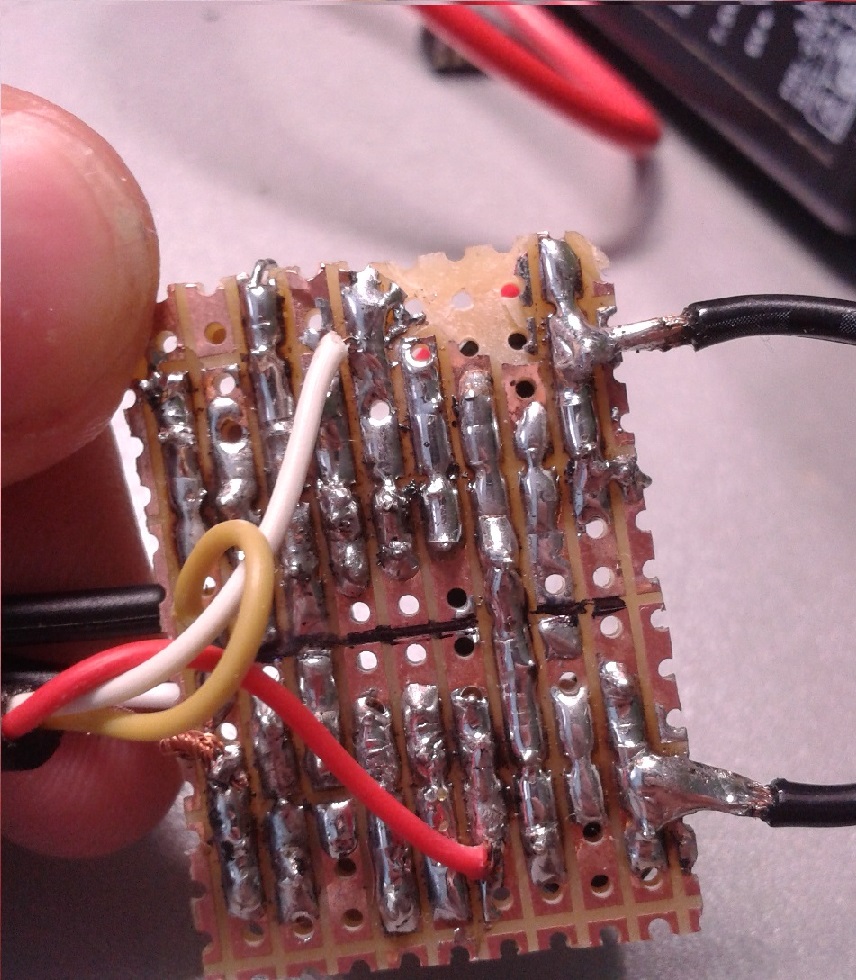

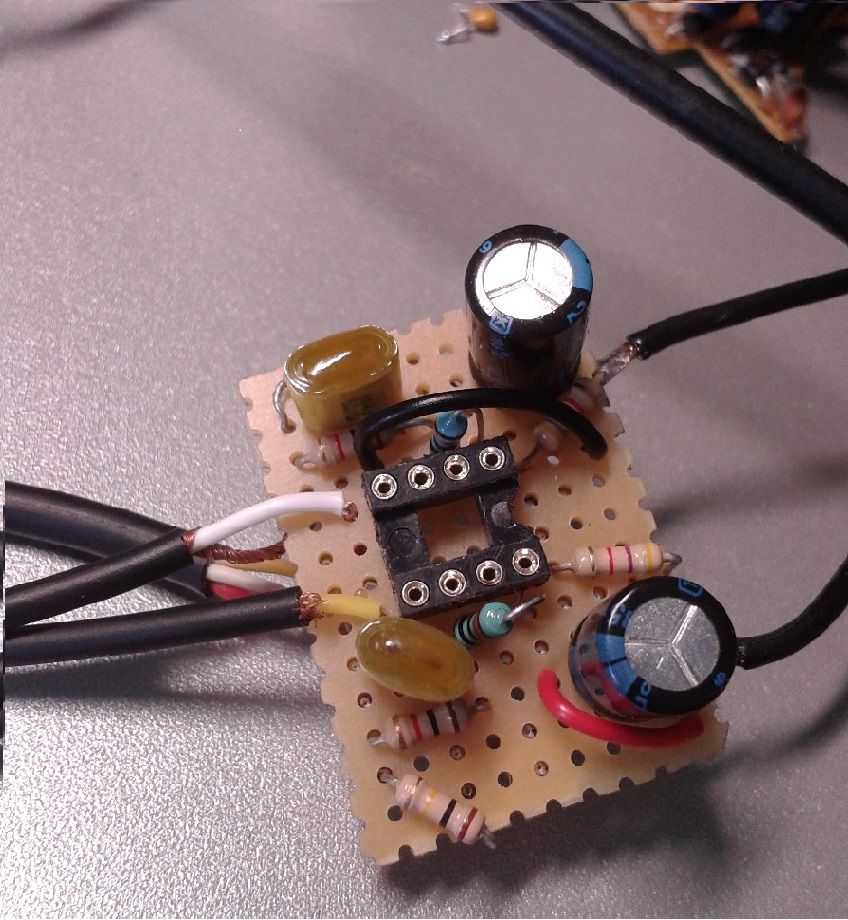

Sluchátka z toho hrají velmi velmi potichu, dokonce ještě míň jak z mobilu a místo basů to prská. Takže budě něco asi špatně v obvodu, jen jsem vynechal LEDku, ale to by asi vadit nemělo. https://www.youtube.com/watch?v=SEPcIzgUQMs postupoval jsem podle tohoto videa, jen čip jsem po konzultaci s autorem videa vyzkoušel TL072, jiný doma nebyl, kterým jsem chtěl jen ověřit funkčnost zapojení, později bych koupil nějakou pořádnou "bestii". Zapojení mi přijde OK, nenapadá mě co je špatně. Přidal jsem i fotky toho paskvilu. Máte někdo zkušenosti s tímto zapojením?
Popř. by jste mi mohli doporučit jiné obvody na sluchátkové zesilovače, podmínkou je aby byl malý i s baterií a aby jeho zvuk nezněl jak ze sluchátek co se dávají zdarma k mobilům

Díky za rady, pěkný den!

weed_smoker · #2 Příspěvek od **weed_smoker** » 10 kvě 2015, 10:50

Dal bych tam LM386 v zapojení dle datasheetu a na vstupu dvojitej poťák 100k.Z toho TL072 moc nedostaneš,ta impedance 32Ω na něj bude malá.Na napájení LiION nebo 3-4 články velikosti C(normální nebo nabíjecí),aby to chvíli vydrželo hrát.

Zeppy · #3 Příspěvek od **Zeppy** » 10 kvě 2015, 12:30

Takže myslíš, že ten můj problém, že to skoro nehraje a na basy prská, je způsobenej tím 072? Amíci tam běžně používají OPA2132 což je v česku k nenalezení a zatím se mi nepodařilo najít alternativu

#4 Příspěvek od **Sendyx** » 10 kvě 2015, 12:33

Zkus 4556, 4560.

#5 Příspěvek od **Michal22** » 10 kvě 2015, 12:35

Já bych si zkusil tipnout, že je problém v nízkém napájecím napětí. Kolik tam pouštíš?

Zeppy · #6 Příspěvek od **Zeppy** » 10 kvě 2015, 12:48

Heureka! Přišel jsem na to, je tam jeden spoj špatně a už to hraje pěkně nahlas...však nejsem spokojený s bassy, nějak mi tam chybí a výšky jsou rozprasené a chcrlavé...co s tím? Taky to docela šumí...ale nejhorší je že když se dotknu plechového krytu mobilu, bzučí sluchátka

Neniu · #7 Příspěvek od **Neniu** » 10 kvě 2015, 12:56

Pokud v tom jednoduchém zesilovači jen škrundá, tak je něco špatně. TL072 není vůbec špatný zesilovač.

Není pravda, že se OPA2132PA nedá v ČR koupit http://www.tme.eu/cz/details/opa2132pa/ ... truments/#

Za pokus by stál jistě i NE5532 a nebo něco podobného. Ten OPA je normální zesilovač, jen má dobré parametry, ale na vyzkoušení se dá použít ledasco.

Základní otázka: jakým napětím to napájíš?

Neniu · #8 Příspěvek od **Neniu** » 10 kvě 2015, 13:01

Zeppy píše:Heureka! Přišel jsem na to, je tam jeden spoj špatně a už to hraje pěkně nahlas...však nejsem spokojený s bassy, nějak mi tam chybí a výšky jsou rozprasené a chcrlavé...co s tím? Taky to docela šumí...ale nejhorší je že když se dotknu plechového krytu mobilu, bzučí sluchátka

Tak to je príma, občas se stává i v lepších rodinách ;-)

To bručení je způsobené špatným vedením zemního spoje, prostě se do vstupů indukuje napětí a to pak zesilovač, zcela správně, zesílí. Podívej se, jestli zem někde nedělá smyčku, nebo jestli nejsou prohozené zemní a signálové vodiče.

Co se týče basů a výšek, no to je asi věcí názoru. Kvalitní zesilovač bude hrát rovnoměrně, bez zdůraznění basů a výšek. Pokud chybí, je něco špatně. Schéma neznám, tak nemohu přemýšlet dále.

termit256 · #9 Příspěvek od **termit256** » 10 kvě 2015, 13:57

Podle minimalniho poctu soucastek bych to videl na nejake uplne zakladni zapojeni opreacniho zesilovace. Vicemene cokoliv bude hrat lip nez tohle (hifistum to nevysvetlis).

Pouzij obvody primo na tohle delane, vyrabi se jich spousty, zapojeni je jednoduche, IO jsou tak male ze muzes cely zesilovac nacpat do krytu jacku (pokud se ti s tim bude chtit piplat)

Namatkou napr. zde http://www.ti.com/lsds/ti/audio-ic/head ... oduct.page si urcite neco vyberes.

Zeppy · #10 Příspěvek od **Zeppy** » 10 kvě 2015, 15:49

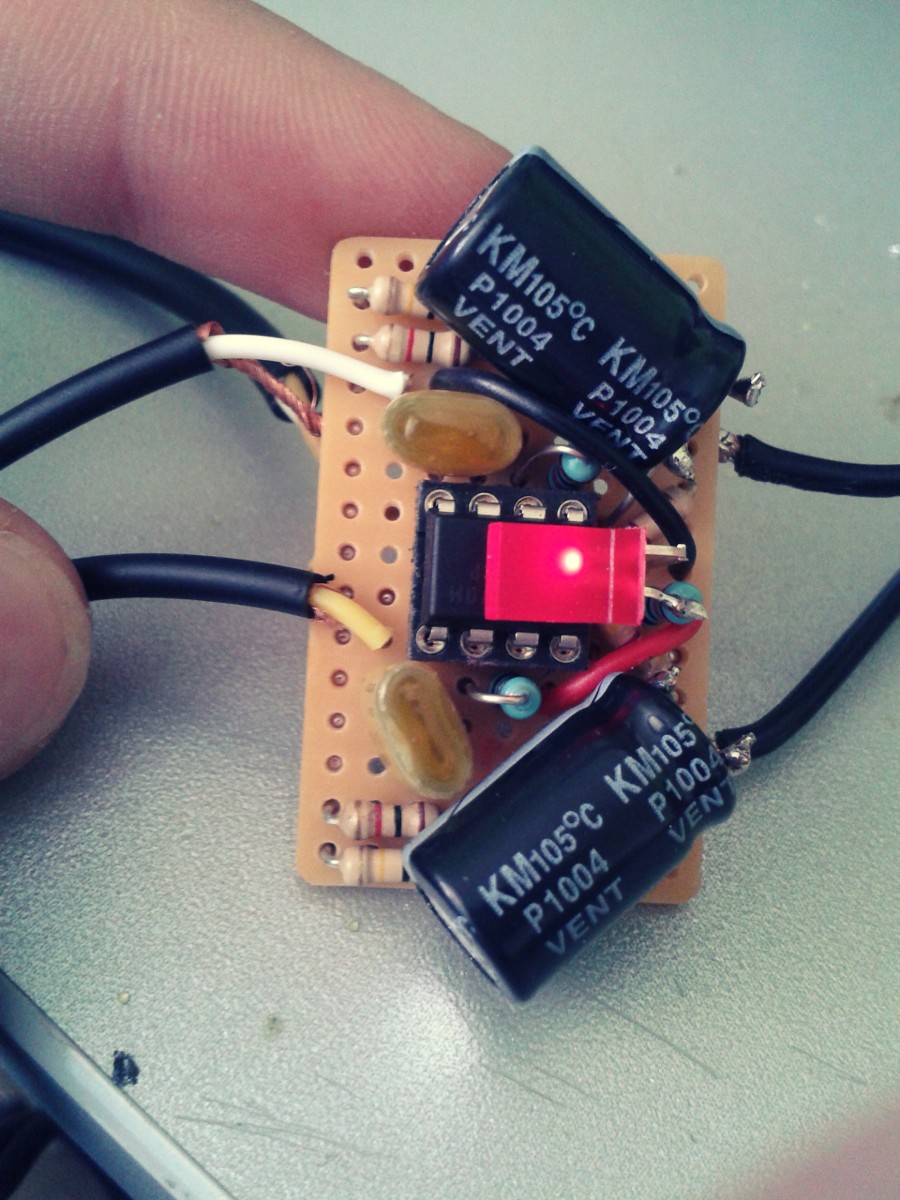

Známý mi poradil, že bych mohl vyměnit kondíky v napájecí části za větší, že to prý zredukuje to prskání. A měl pravdu. Místo 220uF jsem dal 470uF a prskání už se objevuje jen jak mobil zesílím naplno, to už ale asi bude přebuzení zesilovače. A když už jsem byl v tom, celé jsem to udělal znovu. Takže Cmoy ZI v.2.0. Udělal jsem to čistěji, precizněji a vypadá to badass.

Pro všechny co se ptali, teď u testování to živím z adaptéru 12V 1A, nakonec by to měly tahat 2x 9V baterky, tedy 18V, umí to hrát i jen na 9V ale to z toho OPA nevytáhnete takovou kvalitu zvuku

Zeppy · #11 Příspěvek od **Zeppy** » 10 kvě 2015, 15:55

Takže teď mi k vylepšování asi zbývá už jen zkusit ten integráč kterému bylo toto vše určeno, tedy ne TL072, ten amerikánský. Jen se mi vážně nechce platit za integráč s poštou...

počkat ten integráč fakt stojí 150?

to bude asi trošku kvalitnější kousek

#12 Příspěvek od **EKKAR** » 11 kvě 2015, 04:42

C-Moy jsem stavěl v "minisérii" 5 kousků najednou, osazení OPA2134, napájení 9V, všecky jsem poslal lidem na "recenzi" - to bylo domluveno (na jiným fóru) ještě před stavbou. Určení jako přenosnej sluchátkovej zesilovač k mp3 přehrávačům nebo telefonům. Udělal jsem u nich modifikaci zapojení - protože jsem neměl k dispozici miniaturní stereopotenciometry pro regulaci hlasitosti na vstupu, udělal jsem přepínatelnej dělič zpětný vazby, aby se dalo nastavit zesílení 2x nebo 10x - plynulá regulace je stejně součástí všech zmíněnejch "samohrajek".

Celkovej dojem - jo, hraje to, ale žádnej zázrak to není. Určitě je přínosem (hlavně pro sluchátka s menší imprdelancí) vyšší napájecí napětí (9V namísto 1,5V až 3,7V u nejběžnějších přehrávačů a telefonů), dovolující dosahovat vyšší výstupní proud = zvýšit výstupní výkon ve srovnání napojení těch samejch sluchátek na "holej" přehrávač.

Ale opakuju, jde jen o vyšší výkon, žádný extra kvalitativní pokrok se nekoná.

Zeppy · #13 Příspěvek od **Zeppy** » 11 kvě 2015, 09:04

Však mě jde jen o zvýšení hlasitosti s minimálním zprasením zvuku.
Ty HD429 nejsou sluchátka za 10 000, jen za 2 000

jsou dost dobrá ale myslím, že s kvalitním čipem bude od mobilu zkreslení k nepoznání

Zeppy · #14 Příspěvek od **Zeppy** » 12 kvě 2015, 19:42

Tak dneska mi přišel ten OPA2132PA ...teda ...wow. Slušně překvapil, oproti TL072 je tu markantní rozdíl. Tóny jsou přesné, plné, silné basy a výšky čisté, neztrácí se detaily. To jsem ani nečekal. Samozřejmě nehraje to jak zesilovač za 10000, ale za těch dohromady 500 i s baterkama je to fajný kumšt!

Rozhodně lepší, silnější zvuk jak přímo z mobilu. Jen škoda že ten můj mobil dělá tolik šumu, ale s tím nic moc nenadělám, to je v něm. Když nehraje písnička, žádný šum nedělá.
Celé jsem to nacskládal do plechové krabičky od bonbónů, jestli chcete, můžu sem poslat fotky, schéma atd.
