zapojení displeje P16120 - Orion Korea (příp. datasheet)

Zpráva

Jirka · #1 Příspěvek od **Jirka** » 17 črc 2009, 22:58

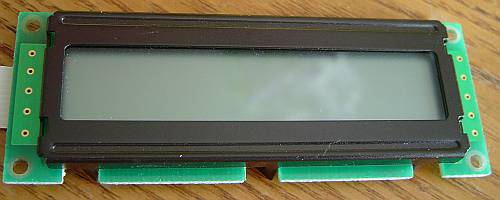

Sháním popis zapojení, případně datasheet, displeje P16120.
Výrobce je pravděpodobně Orion Display Technology Korea, nyní asi H&H - http://www.odt.co.kr/eng/product/CHARACTER.asp .

Nikde k němu nemohu nalézt žádné údaje.

EDIT: Je to z nějaké tiskárny nebo kopírky.

Honza_dy · #2 Příspěvek od **Honza_dy** » 19 črc 2009, 12:18

Nazdar, trošku jsem pátral a nenašel nic. Znak na displeji velmi připomíná DAEWOO, toho bych se zkusil chytit.
Jinak koukni sem, jsou to kat. listy různých displejů možná najdeš něco podobného. Ještě Google

pepik9 · #3 Příspěvek od **pepik9** » 19 črc 2009, 21:47

http://www.elektroda.net/uzytkowa/plmis ... 7.htm#2210
http://tinyurl.com/2t55q

Jirka · #4 Příspěvek od **Jirka** » 19 črc 2009, 22:08

Díky.

Google jsem zkoušel. Ale asi nějak špatně, protože jsem nic nenašel.

ron · #5 Příspěvek od **ron** » 09 čer 2015, 13:06

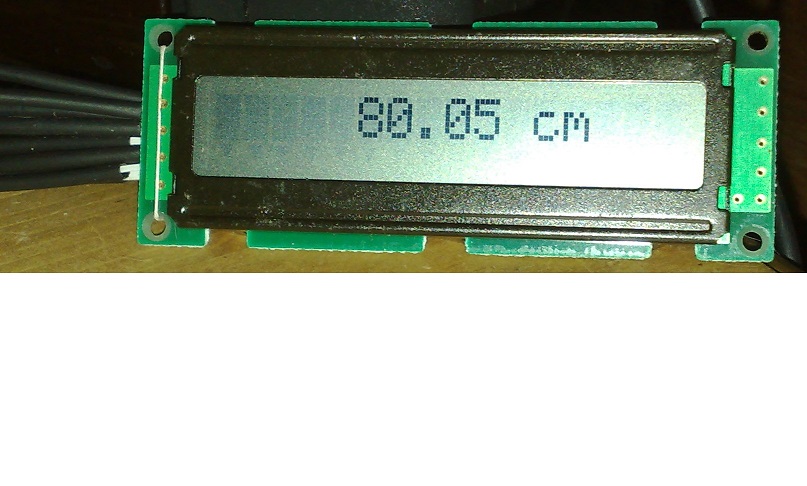

Mám stejný LCD displej P16120 a sice z vyhozené váhy a nastudováním datasheetů jiných displejů se mi ho podařilo uschopnit.

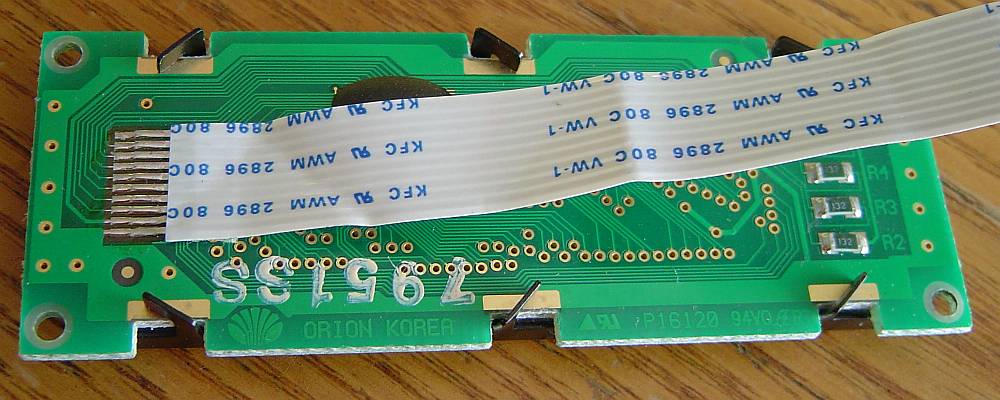

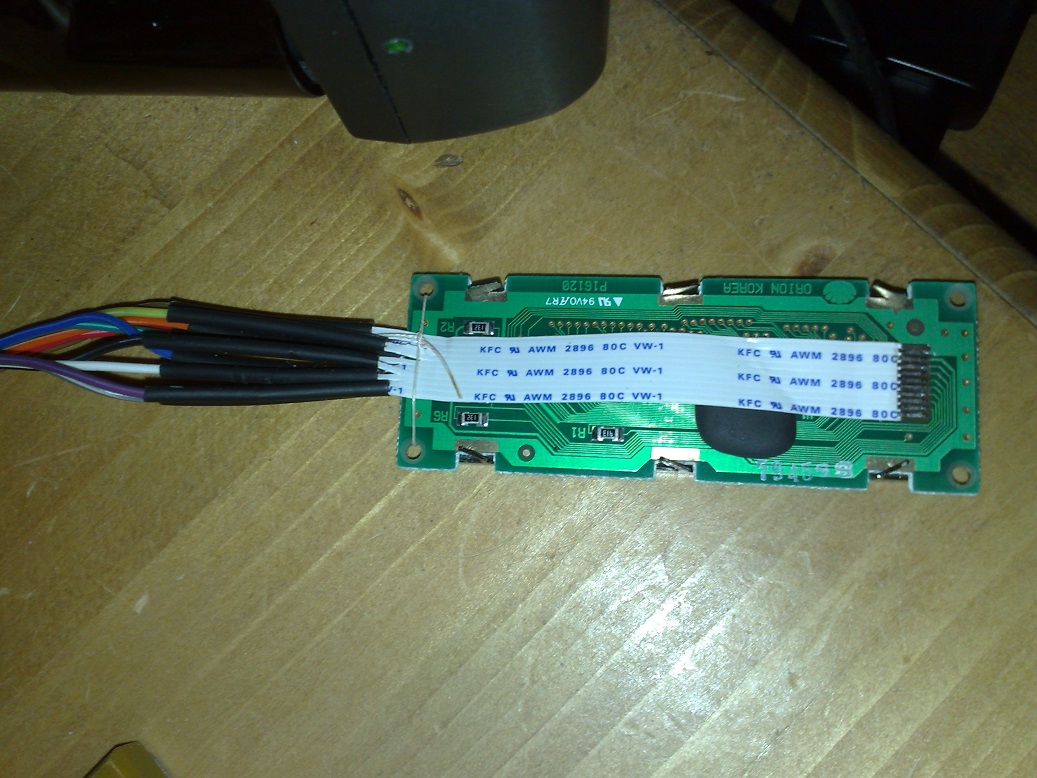

Při pohledu na zadní stranu displeje je jasně vidět, že první vodič plochého kabelu je připojen na GND. Vedle něj je +5V, dále Vo, (pro řízení kontrastu),
následuje RS, R/W, E,
a pokračuje jen čryřmi datovými vodiči DB4, DB5, DB6, DB7
displej nemá podsvícení a je jednořádkový.
