ZdenekHQ · #16 Příspěvek od **ZdenekHQ** » 16 čer 2015, 22:53

To nastavení se často ovlivňovalo s FOCUSem, takže se muselo citlivě točit oběma trimrama současně a najít kompromis. Ale tady podle popisu problému bych řekl, že to bude jinde...

danhard · #17 Příspěvek od **danhard** » 16 čer 2015, 22:58

Fokus jde na G4 a HSTAT na G6, každej má svůj samostatnej vn dělič a vzájemně se ovlivňují minimálně.
Nastavení obojího ovlivňuje regulace vn.

ZdenekHQ · #18 Příspěvek od **ZdenekHQ** » 16 čer 2015, 23:24

To bys měl napsat vývojářům od Sony, co začali cpát trinitrony do PC monitorů. Tam to bylo sakra poznat...

U klasické CRT to asi vidět není.

kentan · #19 Příspěvek od **kentan** » 16 čer 2015, 23:40

Díky za servisní manual. Takže bych měl zkusit vrátit ty kroužky jak byly a zkusit ten trimr? V tom manuálu je to docela hezky popsany ale musim to nejdřív pořádně naštudovat, pár věcem tam nerozumim. Tu telku nemam doma, ale je u znamýho, takže můžu pokračovat až časem. Proto jsem se zdržel i s uvedením modelu Tv.

#20 Příspěvek od **Hill** » 17 čer 2015, 05:55

Vyfoť tak, aby se dalo poznat krytí barev uprostřed a po stranách, a pak budeme chytřejší. Možná.
On to totiž Danhard nenapsal přesně - napětími v obrazovce se seřizuje samočinná dynamická konvergence poředevším svislých čar na okrajích, ale každá změna vztahu těch dvou napětí ovlivňuje i konvergenci statickou (krytí obrazů uprostřed), je tedy nutné nastavovat po jemných krůčkách a po každé změně napětí zkontrolovat i střed a dorovnat pomocí kroužků.
Zdeněk má pravdu - monitory s trinitronem, používané především pro CAD, kde bylo krytí obrazů mimořádně důležité, byly zážitkem, když se to rozjelo.

danhard · #21 Příspěvek od **danhard** » 17 čer 2015, 08:52

Hill píše:On to totiž Danhard nenapsal přesně - napětími v obrazovce se seřizuje samočinná dynamická konvergence poředevším svislých čar na okrajích ...

Já nevím, co si tu vymýšlíte za blbiny, je to statická horizontální konvergence, je to tak označené a popsané ve všech manuálech i v příručkách pro laiky, tak si je laskavě přečtěte a nezavádějte sem matoucí pojmy

http://fyzika.jreichl.com/main.article/ ... -trinitron
Umění bylo nastavit konvergence na flaškovým Rubínu, tam se všechno ovlivňovalo navzájem a nějaké chaotické kroucení nastavovacími prvky nikam nevedlo.
Především je zapotřebí dodržovat postupy a uvědomit si, jak jsou nastavovací prvky myšleny, aby se minimálně ovlivňovaly.
"Do not adjust the H.STAT by rotating the V.STAT magnets as this can affect the focus setting."

xsc · #22 Příspěvek od **xsc** » 17 čer 2015, 10:02

kentan píše:Díky za servisní manual. Takže bych měl zkusit vrátit ty kroužky jak byly a zkusit ten trimr? V tom manuálu je to docela hezky popsany ale musim to nejdřív pořádně naštudovat, pár věcem tam nerozumim. Tu telku nemam doma, ale je u znamýho, takže můžu pokračovat až časem. Proto jsem se zdržel i s uvedením modelu Tv.

Ano. Naštěstí od toho tam ta barva je, i vy jste si udělal značku. Pokud by to bylo posunuté jen horizontálně, stačí ten trimr, ale ve vašem případě si myslím, že budete muset projít celý postup přesně podle manuálu. To dá nejlepší výsledek.

kentan · #23 Příspěvek od **kentan** » 19 čer 2015, 19:34

Pánové já to asi vzdam. Sice jsem u ty telky ješte nebyl, ale ten servisní manuál nějak nemůžu pochopit. Píšou tam, posunout vychylovací cívky vpřed a nastavit nějaký Y-splitting axis magnetama (kroužkama). A vrátit na původní místo, ale jak ho trefit?. Potom nastavit červenou odtaženim výchylovacích cívek dozadu splitting kroužkama ( kdyť to musim zákonitě celý rozhodit?).A H-stat konvergence by se měla nastavovat trimrem na destičce obrazovky. A V-stat kroužkama. Ale to šachování s cívkama nechápu. Ten kdo se v tomhle vyzná a opravuje to je u mě borec. Sice to nedělam pro peníze, ale pro zábavu. Tohle už je ale trochu tvrdší oříšek. Bude mi to ale dál vrtat hlavou.

xsc · #24 Příspěvek od **xsc** » 19 čer 2015, 22:55

Ono se to nerozhodí, když jdete v postupu bod po bodu. V bodě 3.1.1 jde o ty dva samostatné kroužky u patice, v bodě 3.1.2 jsou to první dva kroužky z šestice za vychylovacími cívkami (nejblíž cívek). Polohu cívek si označíte.
Sice si myslím, že rozhozené konvergence bývají obvykle od toho, když TV spadne a cívky se posunou, ale můžete zkusit celý bod 3.1 vynechat. Pokud jsou cívky vzadu utažené, neposouvají se a podle prachu to vypadá, že jsou na původním místě, tak by to mělo fungovat. Jestli jste konvergence ještě nikdy nenastavoval, je lepší s cívkami nehýbat.
Kroužky dejte do původní polohy podle značky/barvy. Při zobrazení modrého/zeleného/červeného pole zkontrolujte, jestli se zobrazují čistě, případnou vadu lze korigovat prvními dvěma kroužky za cívkami. Podle mříže pak vodorovnost a prohnutí linií. Pokud je mříž natočená, označte si polohu cívek fixou, povolte šroub a vychylovačky na místě jen pootočte - jemně. Pozor na bezpečnost, na cívkách není bezpečné napětí!
Všimněte si, že každá dvojice kroužků má záměrně jinak tvarovaný zobáček a v návodu je to nakresleno. Jejich poloha je nakreslena nahoře na straně 24.
Pak budete pokračovat bodem 3-2.1. Při tom operujete zadními dvěma kroužky z šestice (nejdál od cívek, ale ne ty dva samostatné). Zde je ten rozdíl proti inline - musíte nastavovat vertikální konvergenci otáčením kroužků vzájemně vůči sobě a horizontální trimrem. Nesmíte kroužky otáčet oba najednou stejným směrem. Nastavujete konvergenci vždy uprostřed obrazovky. Chybu, kdy je červená/modrá nesymetricky vůči zelené upravujete prostřední dvojicí kroužků.
Protože je obrazovka velká, má na rozdíl od klasických trinitronů elektronické nastavování dynamických konvergencí. To je ta jednoduší část. Opět si poznačte polohu trimrů/hodnotu v menu. Tato nastavení dělejte až po té, co vám kovergence uprostřed obrazu sedí.

kentan · #25 Příspěvek od **kentan** » 21 čer 2015, 13:10

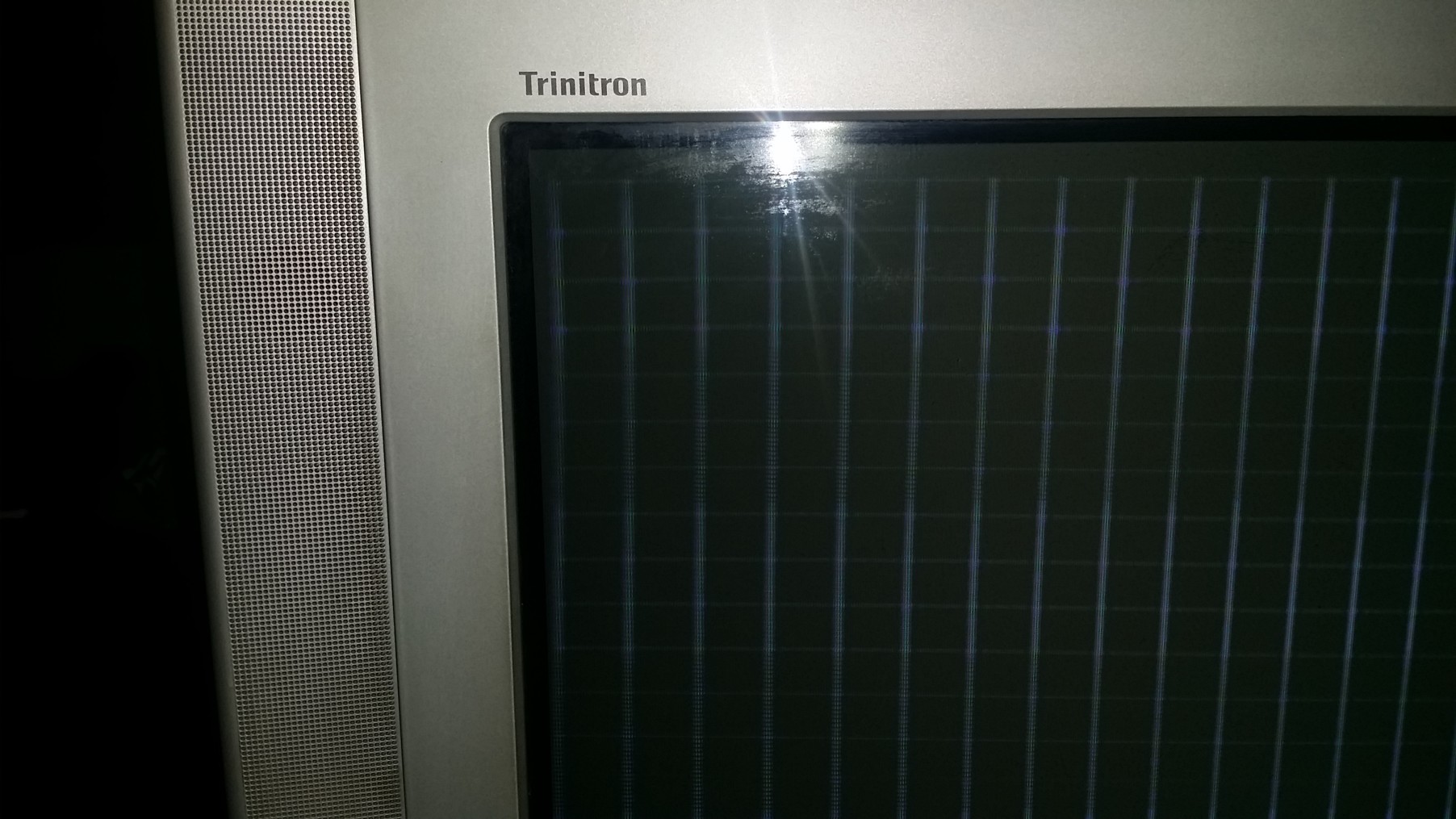

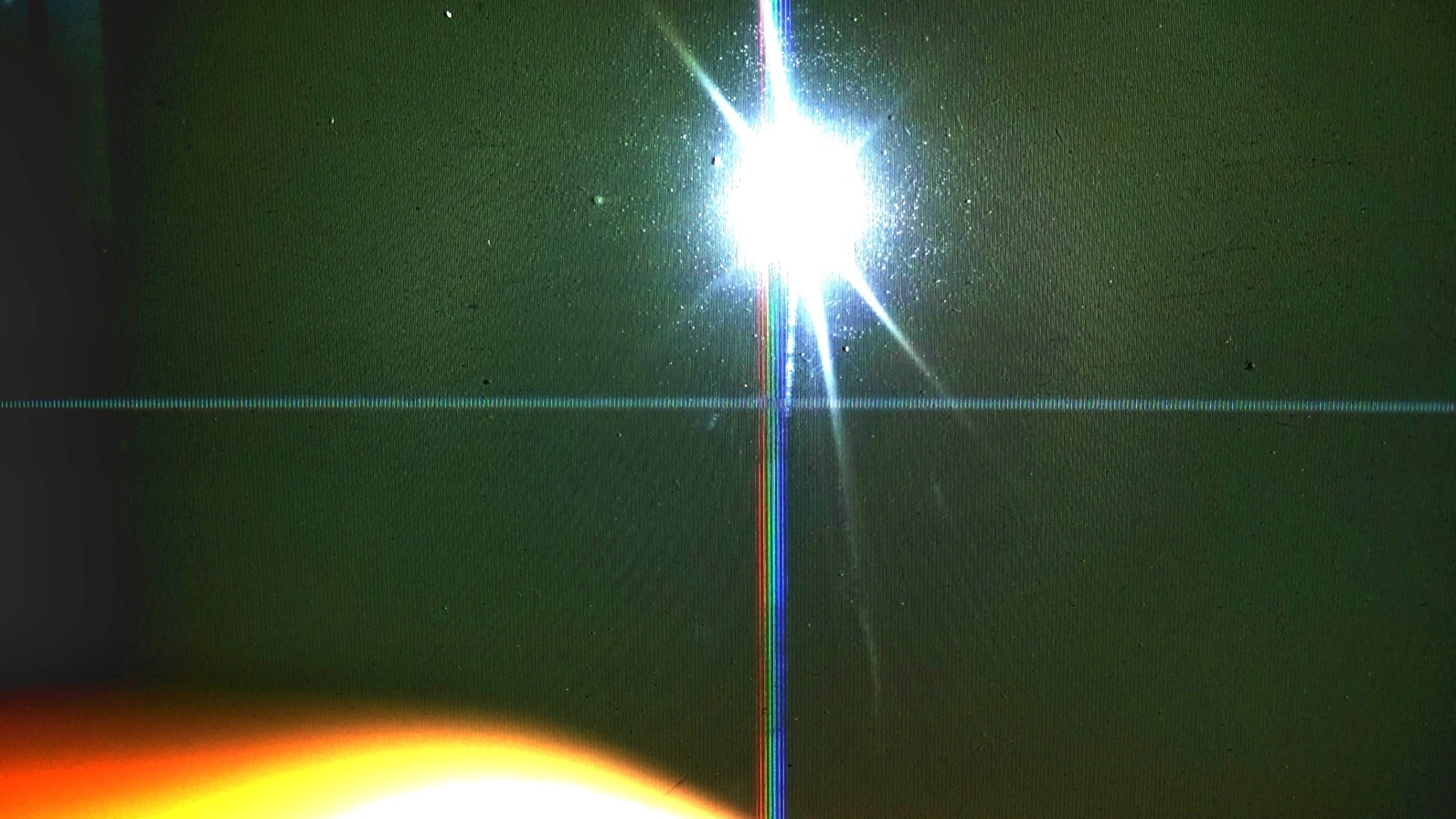

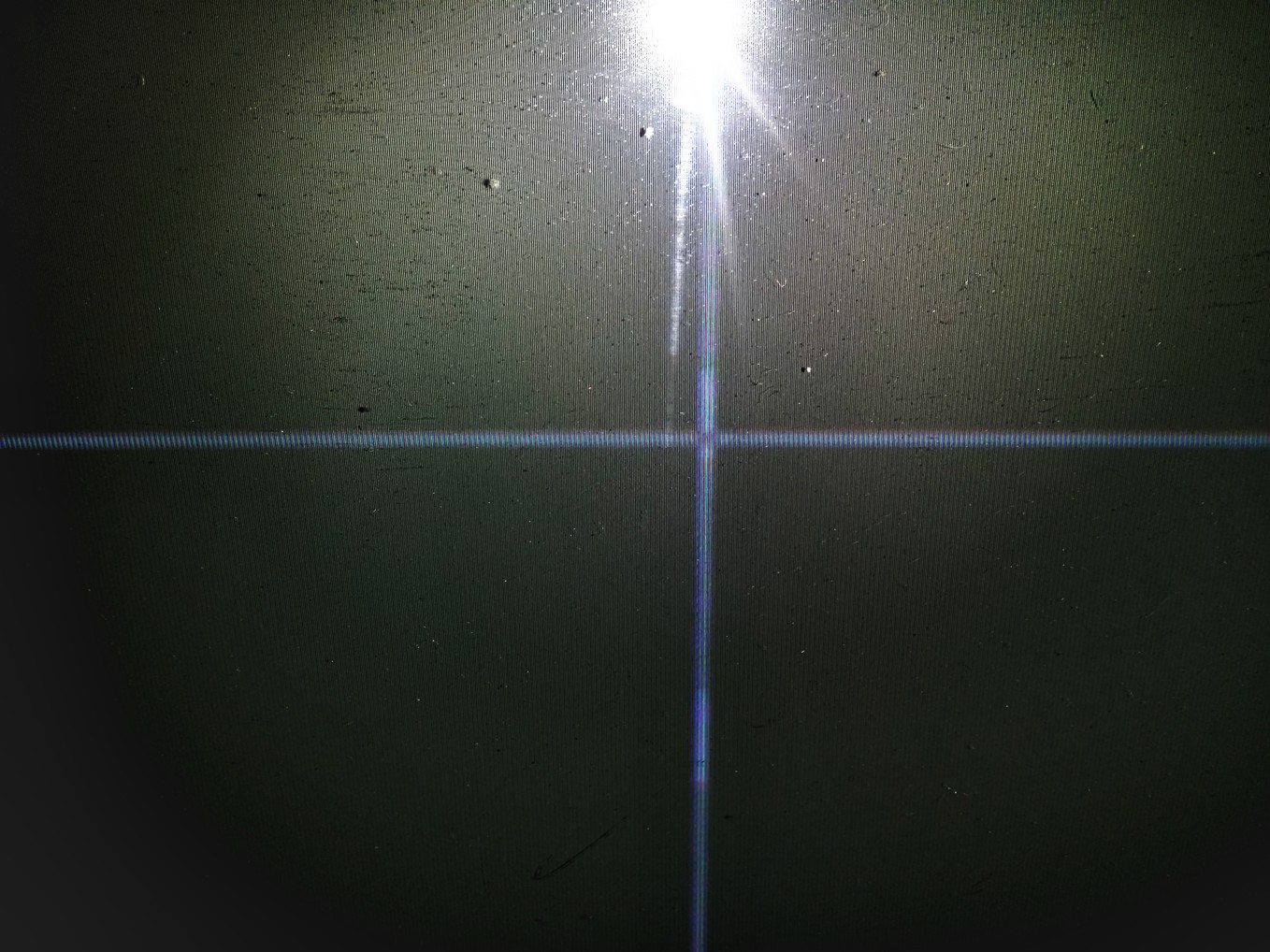

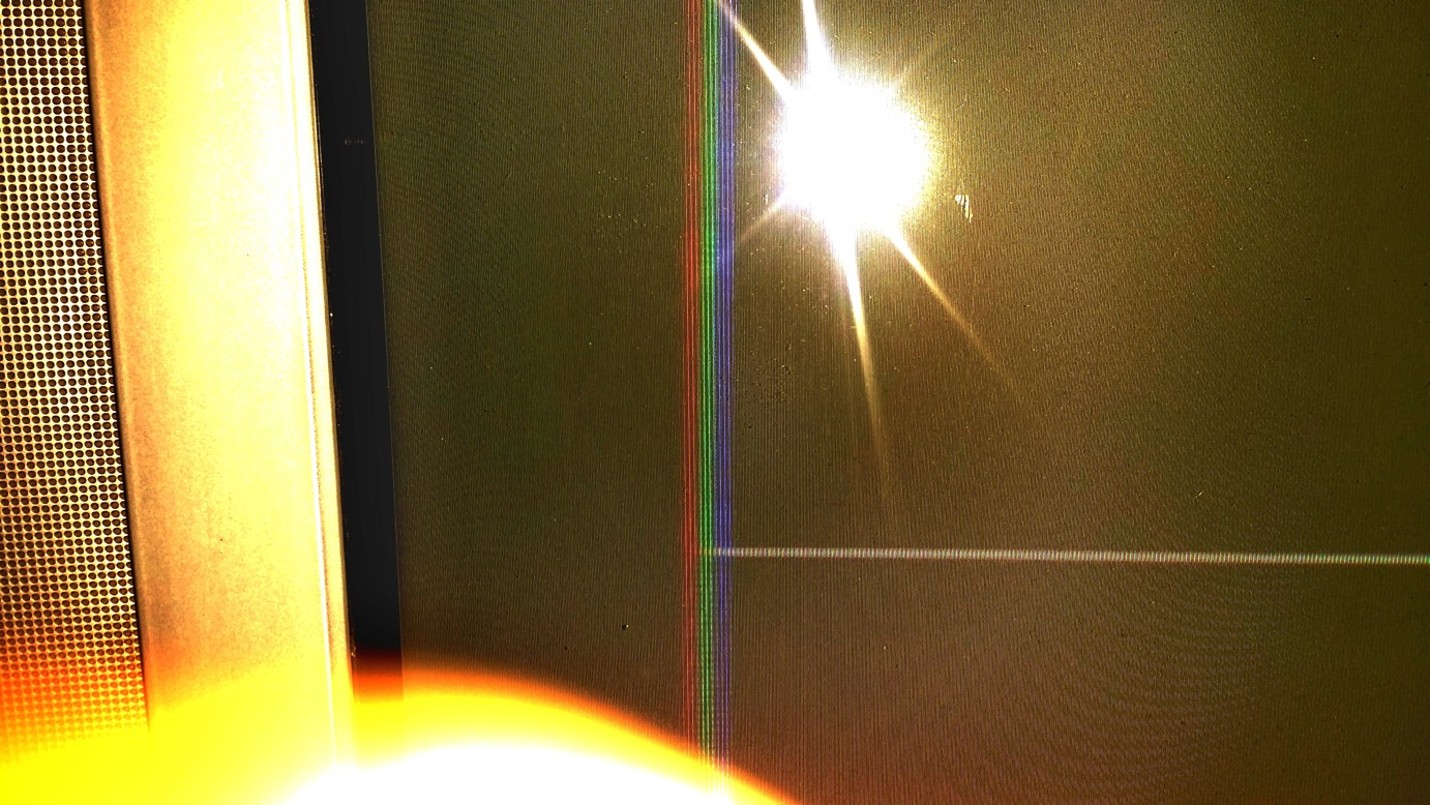

Nakonec jsem našel odvahu se do toho pustit. Bylo to jednodušší, než jsem čekal. Nejdřív jsem kroužky nastavil do původní polohy. viz obrázek (fotit jsem musel s přisvětlením jinak se mi rozumná fotka nepovedla). Pak jsem chtěl zkusit hnout cívkama, podle návodu, ale nešli ani silou - jsou přilepené silikonem.
Tak jsem srovnal červenou, aby byla rovnoměrná po celé obrazovce prvnímy kroužky u patice.
No a pak stačilo hnout tím trimrem H.STAT na desce obrazovky, jak jste mi radily a ejhle, obraz téměř dokonalej. Pak už jen stačilo lehce doladit pár detajlů kroužky a je hotovo. Tímto vám moc děkuji za Vaše rady a čas, bez nich bych to nedal.

xsc · #26 Příspěvek od **xsc** » 21 čer 2015, 14:21

Výsledek je slušný, takže to dobře dopadlo. Geometrie v rozích by šla trochu poladit - viz stránka 29 manuálu. Pokud je ovšem výrazná chyba jen v jednom rohu, tak to obvykle nejde. To se u CRT stává a při sledování filmů si toho nikdo ani nevšimne.
