Ovládání bluetooth modulu XS3868 pomocí MCU

Zpráva

jirka89 · #1 Příspěvek od **jirka89** » 12 črc 2015, 21:48

Zdravím.

Dostal se mi do ruky tento modul XS3868 verze 3.0.

A otázka zní, zda se tento modul dá kompletně ovládat pomocí linky UART pomocí AT příkazů. Já si myslím že ano, ale jistý si nejsem.

Jinak se mi nepodařilo najít žádnou dokumentaci, tak kdyby ji někdo náhodou měl k tomuto modulu, byl bych velice vděčný.

Obrázek

#2 Příspěvek od **Michal22** » 12 črc 2015, 22:27

Zkus prostudovat toto: OVC3860 AT Commands

P.S.: tady je nějaký datasheet

jirka89 · #3 Příspěvek od **jirka89** » 12 črc 2015, 22:35

Tak podle těch AT příkazů, co jsi mi dal by to mělo jít. Super dík

No jdu se podívat na realizaci výstupu.

jirka89 · #4 Příspěvek od **jirka89** » 12 črc 2015, 23:45

Tak jsem teda dost dlouho pátral jak zapojit ten výstup, když modul má tyto výstupy:

A zjistil jsem, že výstup BT_OUTM se nesmí spojit se zemí. Takže jsem se dostal do slepé uličky. Ale hledal jsem dál.

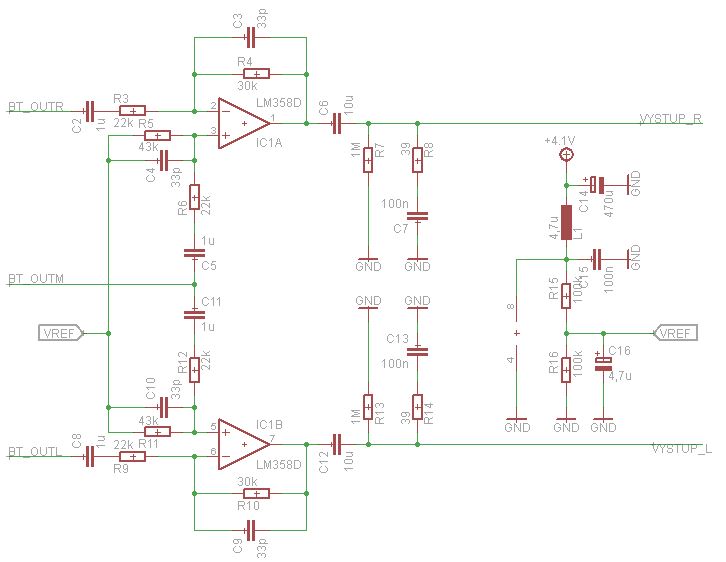

A našel jsem zajímavé zapojení, kterému ale vůbec nerozumím.

Tak se chci zeptat, jestli se nenajde dobrá duše, která by mi jej osvětlila. A taky proč se tento výstup nesmí spojit se zemí??
