Tesla transformator přepětí

Zpráva

zezr · #121 Příspěvek od **zezr** » 19 črc 2015, 10:34

neměním schéma. Těžko jej neměnit když mi to píšete slovně místo toho aby jste čmárli jak to myslíte.
ucc použít nepůjde už jsem na to přišel.
Jak mám zapojit ty tranzistory?

samponek · #122 Příspěvek od **samponek** » 19 črc 2015, 10:36

Tranzistory zapoj úplně stejně jako v PC zdroji ( jako zkratovávající, ne budící ) kreslit to nemá cenu, je to na internetu, zadej PC zdroj schéma.

Nakreslil jsem to také tady http://www.ebastlirna.cz/modules.php?na ... ic&t=70043

lesana87 · #123 Příspěvek od **lesana87** » 19 črc 2015, 10:39

zezr píše:ucc použít nepůjde už jsem na to přišel.

Ale šel by, kdyby se chtělo a určitě by byl lepší než nějaký diskrétní tranzistory. S těma slovníma popisama jsi začal ty a ani jednou jsi sem nedal kompletní schéma, které by platilo alespoň do tvého dalšího příspěvku. Tady končím, ztráta času.

zezr · #124 Příspěvek od **zezr** » 19 črc 2015, 10:45

V tom případě nevím kam koukáš již několikrát jsem dával kompletní schéma.
viz obrázky jedno malý dead druhý velký a neb jak to asi bude vypadat na GDT
Dobrý a to je těžké říci že musím udělat to čemu se chci vyhnout a to vyvést střed trafa?

zezr · #125 Příspěvek od **zezr** » 19 črc 2015, 10:46

lesana87 píše:
zezr píše:ucc použít nepůjde už jsem na to přišel.

Ale šel by, kdyby se chtělo a určitě by byl lepší než nějaký diskrétní tranzistory. S těma slovníma popisama jsi začal ty a ani jednou jsi sem nedal kompletní schéma, které by platilo alespoň do tvého dalšího příspěvku. Tady končím, ztráta času.

Jo a ne tenhle typ by nešel. Prostě ne. Buď invert a neinvert každý v samotném pouzdře nebo invert invert nebo neinvert neinvert.

samponek · #126 Příspěvek od **samponek** » 19 črc 2015, 10:57

Ani na jednom obrázku nějak ten dead nevidím, možná je to tím, že se v osciloskopech nevyznám.

Nastav na pinu 4 ještě o trochu víc milivoltů. NPN tranzistory zapoj jako zkratovávající, jinak dead přes trafo nelze udělat.

zezr · #127 Příspěvek od **zezr** » 19 črc 2015, 11:19

já to vzdávám. NA tohle prostě nemám. ve schématech se nevyznám co jsi kreslil pomiň ale jestli já jsem bastlíř tak..
Zítra si objednám https://www.gme.cz/img/cache/doc/399/15 ... heet-1.pdf
A z TL494 to připojím na Hside a Lside. GDT připojím na Hout Lout a budu mít pokoj. Navíc to má i enable.

danhard · #128 Příspěvek od **danhard** » 19 črc 2015, 11:23

A jakej proud dává do gate ten IR2153 při přímém buzení ?

zezr · #129 Příspěvek od **zezr** » 19 črc 2015, 11:25

přímo z něj nulovej potřebuje tranzistory.
Ale ten co jsem teď poslal by měl umět 2A a kdyby ne mám doma IRF 640,840,540 tak si snad vyberu.
EDIT: Dead nastavím na 494 a přes to IR to akorát zesílím a pustím do GDT trafa

danhard · #130 Příspěvek od **danhard** » 19 črc 2015, 11:27

Jak jsi přišel na nulovej proud ? normálně se s tím krmí výkonový mosfety.

zezr · #131 Příspěvek od **zezr** » 19 črc 2015, 11:34

ir 2153 má v datasheetu max 20mA
A omluva chci použít https://www.gme.cz/img/cache/doc/399/08 ... heet-1.pdf
Pokud přejdu na zpětnou vaznu u TL494 tak tam ten dead time nebude fungovat. Tedy alespoň podle blokového schématu.
Dead time bude fungovat pouze na to co příjde z RT,CT

danhard · #132 Příspěvek od **danhard** » 19 črc 2015, 11:57

zezr píše:ir 2153 má v datasheetu max 20mA

To najdu kde ?
Posílit to NPN-PNP totemem nejde ?

zezr · #133 Příspěvek od **zezr** » 19 črc 2015, 12:03

podívej se do datasheetu.

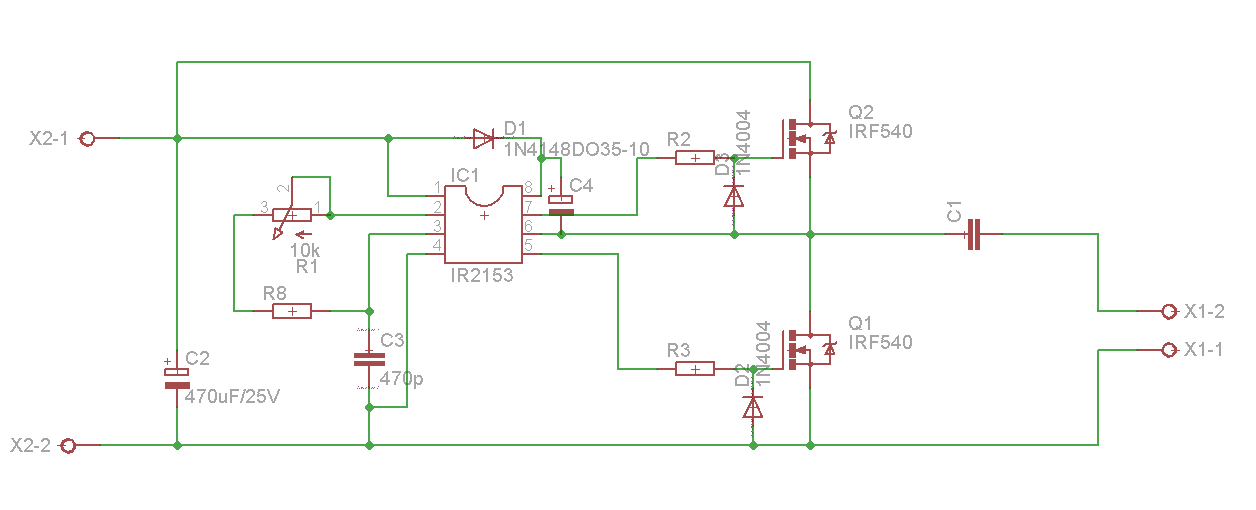

IR2153 je obvod který umí pouze generovat frekvenci a po posílení tranzistory umí v polovičním můstku spínat GDT.(bohužel neumí zpětnou vazbu a enable) teď řeším co připojit na KA7500 protože mi pomocí něj nejde spínat GDT

danhard · #134 Příspěvek od **danhard** » 19 črc 2015, 12:28

http://www.newrock.com.cn/PDF/IGBTDRIVE ... IR2153.pdf
Nějak to tam nemůžu najít.
Vypínat se to samozřejmě dá a PWM modulace je u tesláku poněkud na nic, když máš rezonanci primáru vysoko nad.

zezr · #135 Příspěvek od **zezr** » 19 črc 2015, 12:56

O+ Output High Short Circuit Pulsed Current — 200 — VO = 0V
I
O- Output Low Short Circuit Pulsed Current — 400 — VO = 15V
kHz
mV
V
V
m
Spletl jsem se sorry.
Ale teď jsem zjistil že mi je ta 494 k prdu
Protože když připojím frekvenci z 494 na kondík tak ona ten kondík přebije. Tudíš když na CT připojím jakýkoliv signál tak ho přebije. Což je super díky tomu půjde zpětná vazby. IR2153 má i dostatečný dead time. A dky tomu že je tam RC oscilátor tak se ty první hertze na rozkmitání cívky vezmou z RC oscilátoru a pak to přejde na anténu.
