Symetrický zdroj z AR žlté č.5. r.2000

Zpráva

Marcelto · #1 Příspěvek od **Marcelto** » 25 srp 2015, 23:11

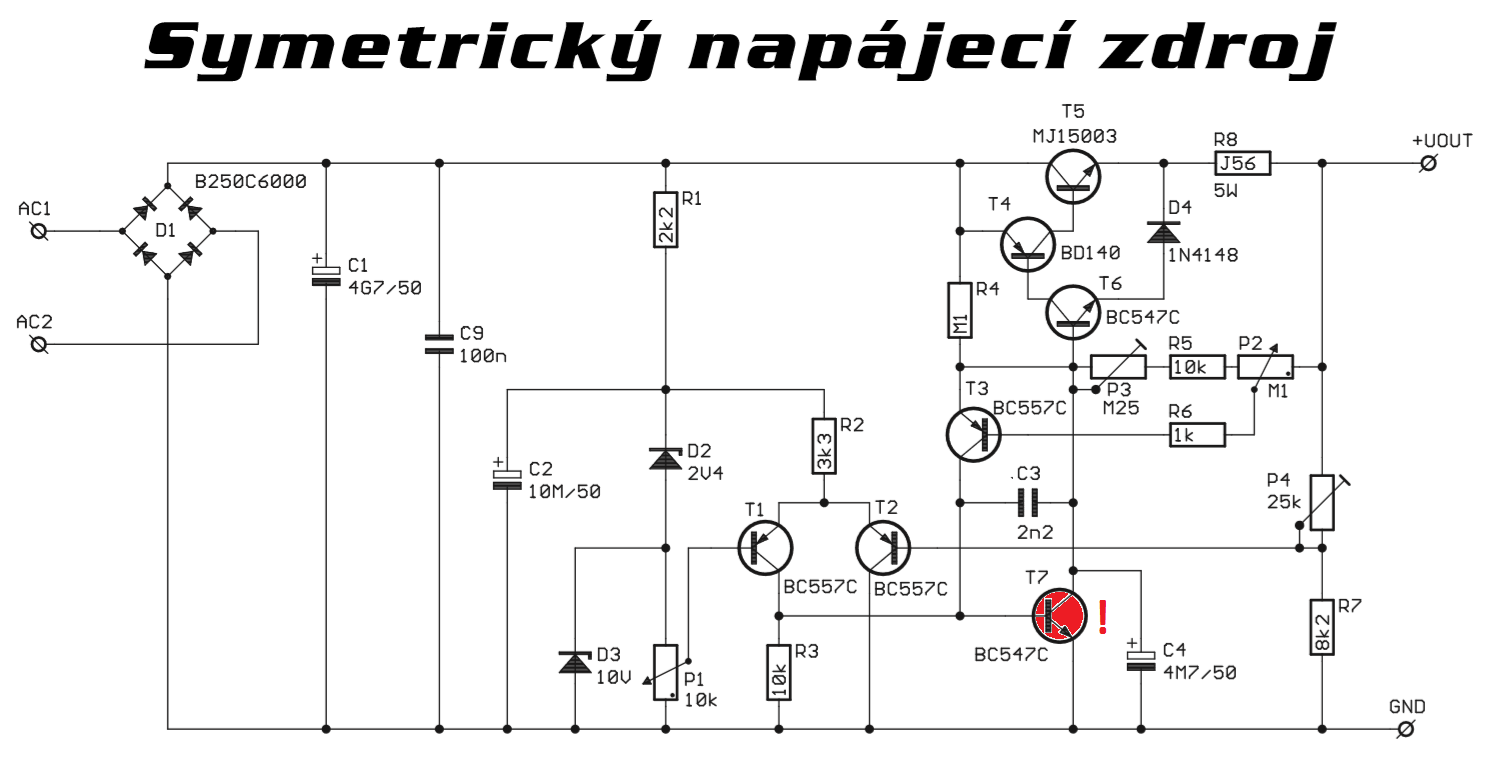

Mám poskladaný tento symetrický zdroj a používam ho už asi 14.rokov. Som sním veľmi spokojní len má nejakú drobnú chybu ktorú sa mi nejako nedarí vyriešiť, často odchádza tranzistor T7, najčastejšie ak sa zdroj zapojí do série alebo paralelne, na výstupe zdroju je pridaná ochranná dióda a 47M elektrolyt. Vie niekto poradiť ako to natrvalo vyriešiť ?

#2 Příspěvek od **Michal22** » 25 srp 2015, 23:39

Určitým vodítkem by mohlo být to, kdybys dokázal identifikovat, jak tranzistor odejde (jestli se prorazí jen jeden přechod, neboje šluslý úplně...).
Možná se taky přehřívá?

BOBOBO · #3 Příspěvek od **BOBOBO** » 26 srp 2015, 05:50

Ze "zkratování" elytu musí ten trand vyskakovat z desky radostí .

ZVUK2000 · #4 Příspěvek od **ZVUK2000** » 26 srp 2015, 07:34

To jsou ty zdroje dva? Jinak já tam žádný symetrický zdroj nevidím :roll:

Generalsound · #5 Příspěvek od **Generalsound** » 26 srp 2015, 07:54

K bázi T6 nechat připojený pouze P3,C3 a kolektor T7. S R4,T3 a C4 to spoj přes odpor 470R. To by mělo pomoct a zdroj dál fungovat.

Marcelto · #6 Příspěvek od **Marcelto** » 26 srp 2015, 18:17

Tranzistor nikdy neprerazil do skratu, len ukazuje blbosti . Teraz presne na 100% neviem ale ak sa dostanem do dielne tak ho tam ešte mám a premenám ho. Mne sa tiež moc nepáči ten C4 rozmýšľal som dať menšiu kapacitu 1M len neviem akú tam plný funkciu ? Generalsound moc som to nepochopil ako to zbastliť môžeš to nakresliť ? ZVUK2000 áno pochopil si to správne zdroje sú 2x45V/3A.

Milan · #7 Příspěvek od **Milan** » 26 srp 2015, 18:45

Tranzistor ti likviduje vybíjení C4 přes otevřený T3 přímo do jeho báze - to nevydrží.Dej místo něj nějaký třeba BD139 a do jeho kolektoru třeba 220R
a do báze třeba 1k.C4 je tam jistě proto,že vzhledem k obludnému zesílení
regulační smyčky autorovi zdroj kmital - tak to holt zatloukl. Když jej vyndáš nebo zmenšíš,bude to kmitat stále nebo jen při určitých napětích a proudech. Prostě když není přenos definován a zesílení ošetřeno,řeší se to "zatloukači"

.

Marcelto · #8 Příspěvek od **Marcelto** » 27 srp 2015, 20:51

Tak som zmeral ten špatný tranzistor, kolektor - emitor sa chová ako dióda, medzi bázou - kolektorom je 1,2V, baza – emitor je ok. Milan otestoval som v praxi ten tvoj nápad, výsledok je T7 znovu KO plus T4 total všetky vývody ako jeden, keby som tam nemal poistku 3A tak by asi prdel aj T5 ! Pri testovaný som prišiel na stav kedy to prdne, keď je zdroj naplno 45V/3A môžem bez problémov skratovať vývody zdroj funguje viacej ako 3A nedá, ale stačí vývody spojiť prerušovane a zdroj je KO ! Ako si tak spomínam tak ak som niečo oživoval na tomto zdroji bol vždy spoľahliví, odišiel mi len keď sa mi niečo nepodarilo a zhorela nejaká súčiastka, tak podol aj zdroj. Asi mu vadí ak obmedzuje výstupný prúd a napätie hodne kolíše, mal som problém ak som zapojil nejaký motorček preto som to vyriešil kondenzátorom na výstupe.

#9 Příspěvek od **Michal22** » 27 srp 2015, 21:21

Dal bych na výstup antiparalelní diodu. Nejlépe 1N5408. A třeba by tohle stejné pomohlo i na tranzistoru T7?

Marcelto · #10 Příspěvek od **Marcelto** » 27 srp 2015, 22:14

Ten nápad som mal aj ja preto tie diódy sú v zdroji už 10.rokov ale k ničomu to nebolo aj tak som ich tam nechal.

Milan · #11 Příspěvek od **Milan** » 27 srp 2015, 22:24

Bude tam ještě něco jiného vadného nebo blbě zapojeného - nedovedu si představit ani při napětí
cca 45V na C4,že když mám T7 typ BD139 s odporem v kolektoru 220R,že jej z kondu 4u7 zničím .
Co se týče opakovaných zkratů na výstupu ,bude vada právě přítomnost toho C4,neb se sice vybíjí při nadproudu docela natvrdo,ale nabíjení trvá
dlouho viz odpory řád stovky kΩ - co se tam děje v mezidobí,neví jistě ani autor zapojení. To je ovšem vada systémová,prostě nesmíš další zkrat udělat do doby,než se po předchozím zkratu zase ustálí napětí na C4 . Reklamaci směřuj na autora zapojení

.
Doufám,že jsi použil BD a ne ten BC a těch 220Ω je v kolektoru a C4 až
za tím odporem.

To Michal : antiparalelní dioda na výstupu to má řešit - to má být nějaký vtip či co ?

Marcelto · #12 Příspěvek od **Marcelto** » 27 srp 2015, 23:06

Ano jasne že Bd a odpor priamo na kolektor až potom kondenzator.

Milan · #13 Příspěvek od **Milan** » 27 srp 2015, 23:53

ProraženýT4 ? Někudy ten proud co ničí T6 musí přitéci- náboj C4 tranzistor
T6 s odporem nemůže zničit. Nějaký zkrat na desce ? Musíš holt měřit a vzít
popř.lupu

.

Marcelto · #14 Příspěvek od **Marcelto** » 28 srp 2015, 18:06

Skrat na DPS môžem vylúčiť, zdroje sú dva a problém je na oboch. Veľmi malá šanca urobiť rovnaký skrat na obidvoch.

Marcelto · #15 Příspěvek od **Marcelto** » 28 srp 2015, 18:12

T4 asi padol preto lebo zdroj bol naplno v skrate padla mi aj poistka výkonový to vydržal lebo je na veľký prúd poistka mala 3A.
