Dva možné zdroje napájení obvodu a jejich ovlivňování

Zpráva

michalino · #1 Příspěvek od **michalino** » 29 zář 2015, 10:30

Dobrý den,

prosím Vás o spíše obecnou radu, kterou jsem popsal na spiše obecném příkladě.

Jedná se o to, že bych chtěl vjedět, jestli když vytvořím možnost napájet jeden obvod ze dvou různých zdrojů, jestli nějak musím ochránit výstup obvodu 7805.

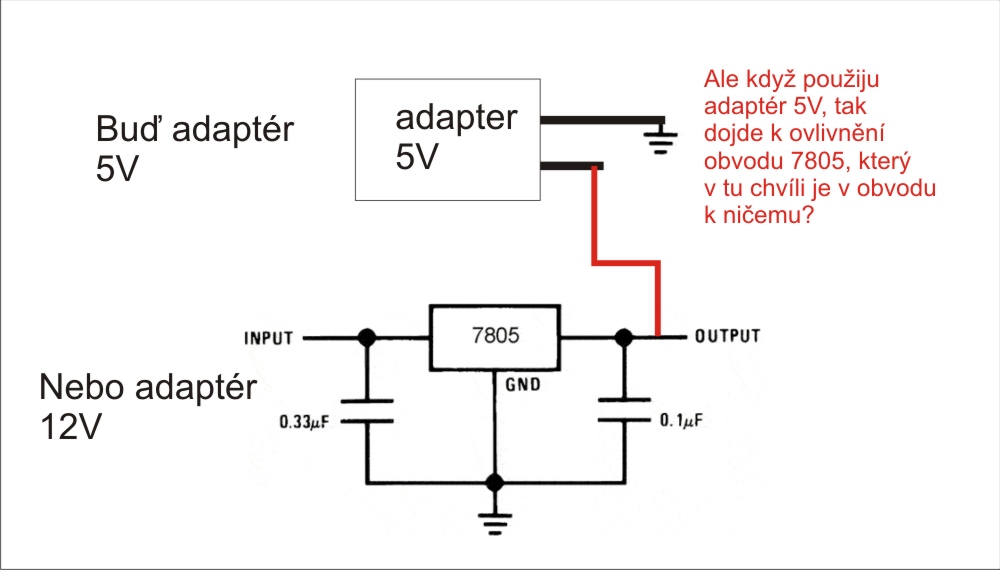

Nakreslil jsem obrázek, ze kterého lépe půjde poznat, jak to myslím.

Obecně - co když pustím 5V do výstupu obvodu 7805? Poškodím ňák obvod? Nebo se nic nestane? A Vaše odpověď může platit obecně? Tzn pro všechny elektronické součástky?

SNad jsem to dobře popsal,
děkuju za rady
m

samponek · #2 Příspěvek od **samponek** » 29 zář 2015, 10:50

Uplatní se zdroj s nepatrně vyšším napětím, připoj adapter třeba přes Shottky diodu.

ZVUK2000 · #3 Příspěvek od **ZVUK2000** » 29 zář 2015, 10:52

Tu 7805 můžeš poškodit. Takže napájet přes diody. A u 7805 přidat ještě diodu mezi "bázi" a zem.

kulikus · #4 Příspěvek od **kulikus** » 29 zář 2015, 10:55

ZVUK2000 píše: diodu mezi "bázi" a zem

Myslíš mezi INPUT a zem?

mihal · #5 Příspěvek od **mihal** » 29 zář 2015, 11:15

Nie input, ale pin ktorý ide na gnd /ten občas nazývajú báza/. Tá dioda mierne zvýši výstupné napätie o hodnotu úbytku na dióde, o ktorú ju následne zníži dióda v sérii s výstupom tak, že pri vhodnej záťaži tam bude 5V.

michalino · #6 Příspěvek od **michalino** » 29 zář 2015, 16:44

Děkuji všem za rady a informace
