DVB-T Hyundai DVB-T 530 PVR vadný zdroj

[aldo]

Set top box nesvítil.
Na výstupu z napájecího zdroje pod označením 16PW810-2 chybělo napájecí napětí 5V a místo 3,3V dával 2,66V.

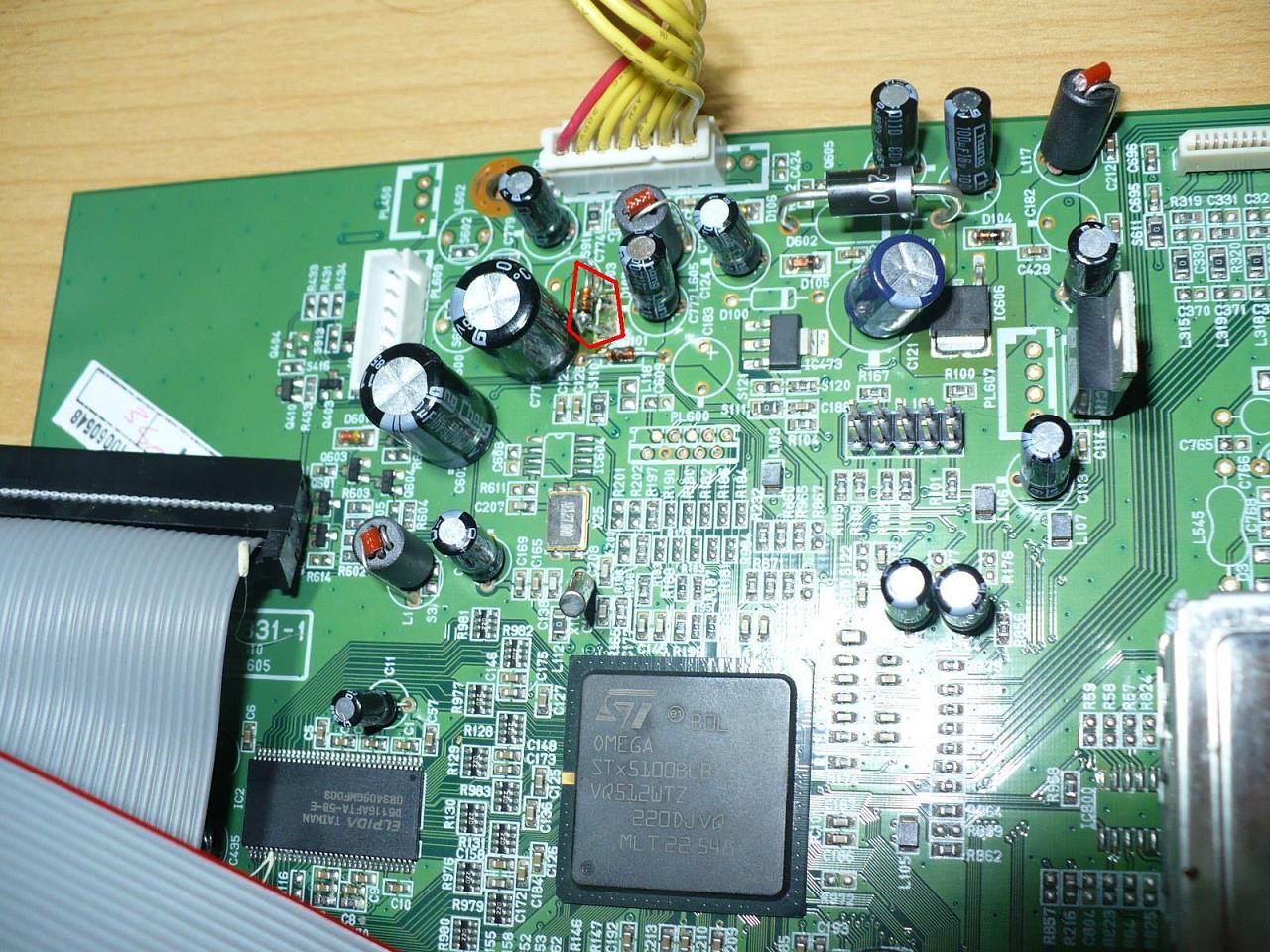

Zjištěna vadná zkratovaná zenerova dioda D107 označení C5V1 na hlavní desce 16MB31-1 v blízkosti konektoru viz foto.
Po vyletování diody, napájecí zdroj dával místo 5V napětí 7,6V.

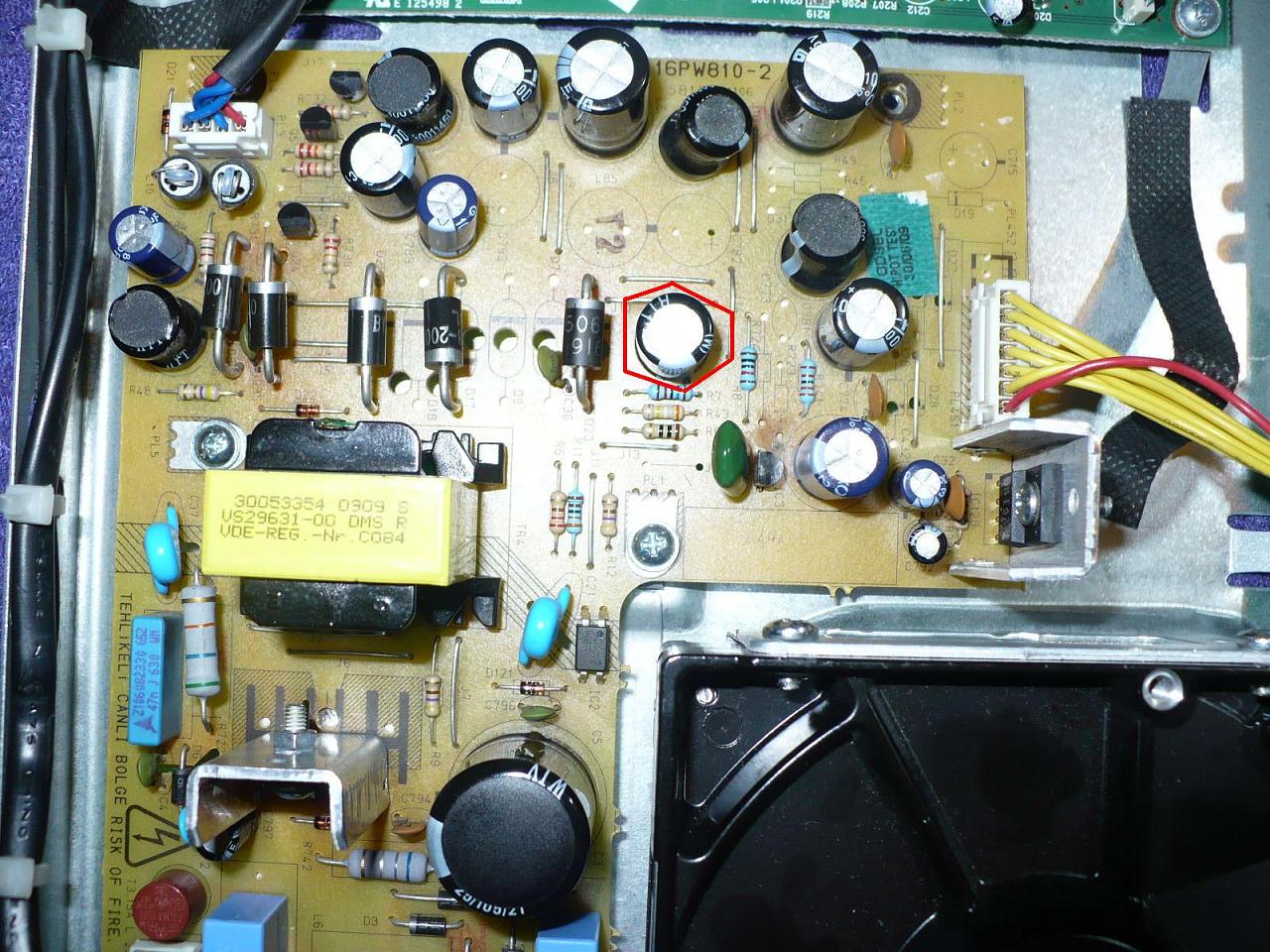

Při zkoušce stejnosměrným zdrojem byl zjištěn vadný kondenzátor C9 1000uF/16V na desce zdroje viz foto.
Původní zenerovu diodu jsem nahradil zenerkou 5V1/0,5W BZX83 DO35.
http://www.hadex.cz/a408-5v105w-dioda-z ... -----do35/

Malý postřeh při hledání schémat zapojení a servisní dokumentace.
Už několikrát jsem našel schéma, když jsem zadal označení plošného spoje, než když jsem hledal konkétní typ přístroje.

Připojuji link, kde řešili stejnou závadu.
http://forums.digitalspy.co.uk/showthre ... 563&page=2

Ještě vyřešení jiné malé poruchy.
Set top box po zapnutí hlásil starting ale nechtěl najet a pořád dokola se vracel k znovu najetí. Pomohl až restart, přístroj se úplně vypne ze zásuvky, chvíli se počká, pak se stiskne a drží tlačítko pro zapnutí a vidlice se strčí do zásuvky, přístroj pak najede v defaultu.

[rnbw]

Bud rad, ze si nieco neodpalil pri takomto postupe opravy (odstranit ochranu a skusat potom na tom zdroj).

[KUBO]

Bud rad, ze si nieco neodpalil

Presne tak. Pustiť 7,6V do 5V vetvy
