Podezřele jednoduchý zesilovač třídy D

Zpráva

ZVUK2000 · #16 Příspěvek od **ZVUK2000** » 15 říj 2015, 18:01

Zatím co jsem slyšel zesil. v Déčku tak zvukově nic moc. Paradoxně nejlépe zněl jeden 2x 3W a ten žádnou indukčnost neměl

samponek · #17 Příspěvek od **samponek** » 16 říj 2015, 10:50

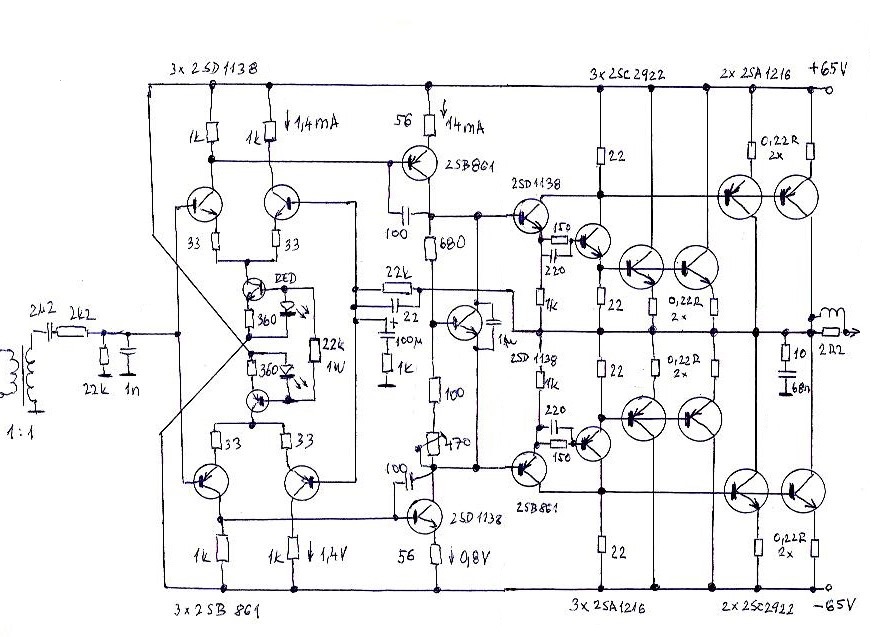

Filtru na výstupu D zesilovače se dá vyhnout tím, že se mezi mosfety vloží normální AB zesilovač. Ten pak funguje jako aktivní filtr nosné frekvence, napájený D zesilovačem. Vznikne tím TD zesilovač. Oba zesilovače mají vstupy spojené. AB zesilovač má z každé strany napájení, z plusu i z mínusu cívku s kondem na zem, jeden mosfet nahoře a druhý dole.
Výsledek je, že D ani AB nehřeje, nevzniká chrchlání na basech způsobené velkým proudem přes tlumivku do repráku. ( stačí menší železoprachové toroidy v napájení AB )
Změnou kapacity 22p ( zvýšením) ovlivňuje průsak výšek.
Výstup repráku do středu děliče s kondy proti hlavnímu napájení, nebo vazbu do invertujícího vstupu TL494, aby spínala 1:1 a byla na výstupu nula ( střed hlavního napájení) Podle toho jestli je to celé napájené jen plus a mínus, nebo zdrojem se středem.

ZVUK2000 · #18 Příspěvek od **ZVUK2000** » 16 říj 2015, 11:20

Šamponku máš pravdu. Zjišťoval jsem co tam byl za šváb. A bylo tam LM4863M, zesík AB/D
