Hledám Tektronix 10dB attenuátor 307-1037-01

Zpráva

Ruprecht · #1 Příspěvek od **Ruprecht** » 24 říj 2015, 21:34

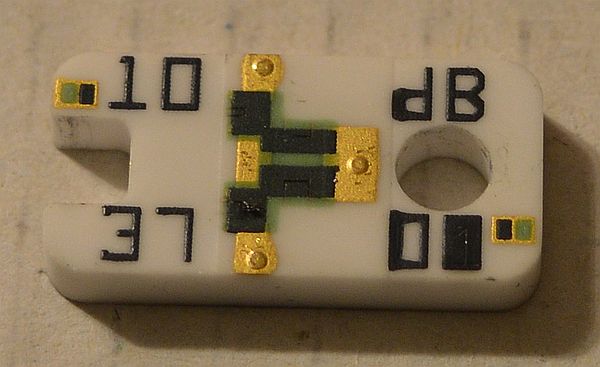

Mám v Teku špatný 10dB attenuátor (jeden odpor přerušený), číslo dílu 307-1037-01. Asi 15mm keramická destička s napařenými odpory, cca 15mm. Zkouším, jestli náááhodou někdo nemá v šuplíku... Děkuji

fredis · #2 Příspěvek od **fredis** » 25 říj 2015, 12:00

Z jakého typu to je? Zatím jsem se v Tecích setkal jen s atenuátory které byly s nožičkami. Něco na způsob pouzder IO. Na Ebay se dá poptat, ale počítej s tím že to nebude nic moc levnýho :wink:

.

Ruprecht · #3 Příspěvek od **Ruprecht** » 25 říj 2015, 15:21

Je to v FG5010. Destička je pérem přitlačená k DPS, tři vystouplé pozlacené "čudlíky" jsou přitlačeny na pozlacené plošky na DPS.
Poptat na ebay? Jakpak? Spamovat prodejce podobných ND?

fredis · #4 Příspěvek od **fredis** » 25 říj 2015, 16:50

Prodejců je tam mraky, ale nikdo tam nemá cenu :cry:

. Takže jestli ho potřebuješ a chceš, nezbude nic jiného než psát a poptávat. Jak se cena určuje by mně hrozně zajímalo :wink:

. Kdysi jsem u jedné takové poptával tunelku a byla téměř zadarmo. Pouhých 260 USD. Nakonec jsem to vyřešil jinde, jinak a za hubičku.

#5 Příspěvek od **Zaky** » 25 říj 2015, 17:08

Nevím, do jaké f má att pracovat, co je to za Teka, jakou má dnes reálnou hodnotu atd.. Ale vzhledem k uspořádání se nabízí možnost naletovat na desku na hulváta 3 smd odpory, bohužel je to vzhledem k pocínování zlata nevratné, parametrově to ale nejspíš bude úplně v pohodě.
Edit: 20MHz, tak to bych se těch odporů opravdu nebál, čekal jsem nějaké ty GHz :-)

fredis · #6 Příspěvek od **fredis** » 25 říj 2015, 18:29

Menší problém :wink:

bude asi v tom, že ty původní napařené R mají tloušťku ( nebo výšku) pár desetin a klasický SMD R bude podstatně vyšší. Aby se potom ty kontakty dotýkaly.

#7 Příspěvek od **Zaky** » 25 říj 2015, 18:34

Neměl jsem na mysli pájet na těleso atenuátoru, tam by se odpory bezpečně nevešly, ale na protější stranu, kam se dotýkají zlacené výstupky a poškozený atenuátor vůbec nepoužít. Alternativně by se asi dala vyrobit destička z DPS, zapájet nějaké zlacené piny z nějakého konektoru a na druhou stranu osadit opět smd odpory, prostě vyrobit atenuátor místo na keramice z DPS, to by bylo reverzibilní řešení, pro 20 MHz asi stále bez problémů.

Ruprecht · #8 Příspěvek od **Ruprecht** » 25 říj 2015, 19:42

Já zkouším, jestli tu není nějaký servisák Teku, kterému by to zbylo v šuplíku

S náhradou bude asi trošku problém v přesnosti. Jsou tam použity tři individuálně připínané attenuátory pro skokové přepínání výstupního napětí, plynulá regulace je v rámci jednotlivých rozsahů a ty na sebe plynule navazují (při plynulé změně výstupního napětí cvakají relátka jak se postupně připojují a odpojují attenuátory). Nemám problém s připájením odporů (a možná jednoho trimru) přímo na DPS, na ty pozlacené plošky to dobře chytne

ale ještě dám šanci sehnání originálu

Habesan · #9 Příspěvek od **Habesan** » 25 říj 2015, 20:43

Co tak si ten zničenej domalovat tužkou???

Ruprecht · #10 Příspěvek od **Ruprecht** » 25 říj 2015, 22:10

Já to zase celé složil, přístroj má 8 celkem nahuštěných desek. Přemýšlel jsem o kapce nějakého vodivého laku (stříbro?), která by snad zatekla a přerušený odpor spojila, ale na odporech je nějaká zelená laková uzavírací vrstva, takže ani ta tužka nepůjde

Není vidět žádné mechanické poškození ani nevypadá spálený

lesana87 · #11 Příspěvek od **lesana87** » 25 říj 2015, 22:27

Ten vedle 37 vypadá spálený. Na těch ostatních je jen vidět "skoba" od laserového justování.

barnodaj · #12 Příspěvek od **barnodaj** » 26 říj 2015, 09:16

Zkus poslat poptávku sem:
http://www.tekservis.cz/
Opravovali mi generátor a cena nebyla až tak hrozná, je to asi tři roky, dřív byli značkový servis pro Tektronix

Tihle jsou dražší:
http://micronix.cz/servis-a-kalibrace

Za pokus se domluvit nic nedáš
