Spínaný zdroj z herní konzole

Zpráva

zevl · #1 Příspěvek od **zevl** » 29 říj 2015, 20:56

Zdravím Vás všechny!

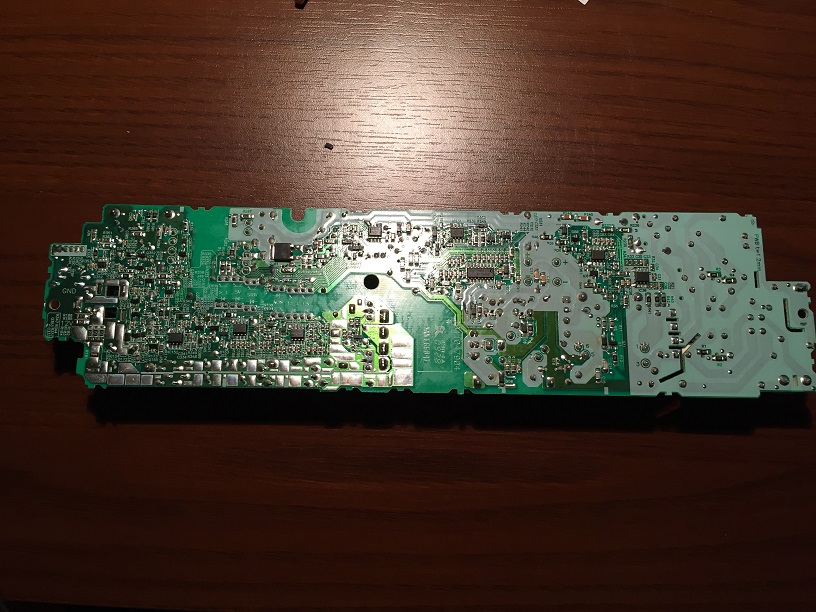

Mám tu menší problém. Po dlouhé době jsem si chtěl zapnout konzoli Playstation 3 a bohužel už nezapnul. Něco málo z elektroniky ovládám takže jsem konzoli rozebral a dopracoval se ke zdroji. Napětí na vstupu je, pojistka je OK, napětí na "velkých" kondenzátorech je ale dál nevím co bych měl měřit popř. na co se zaměřit. Pohledově nic vypáleného není vidět.

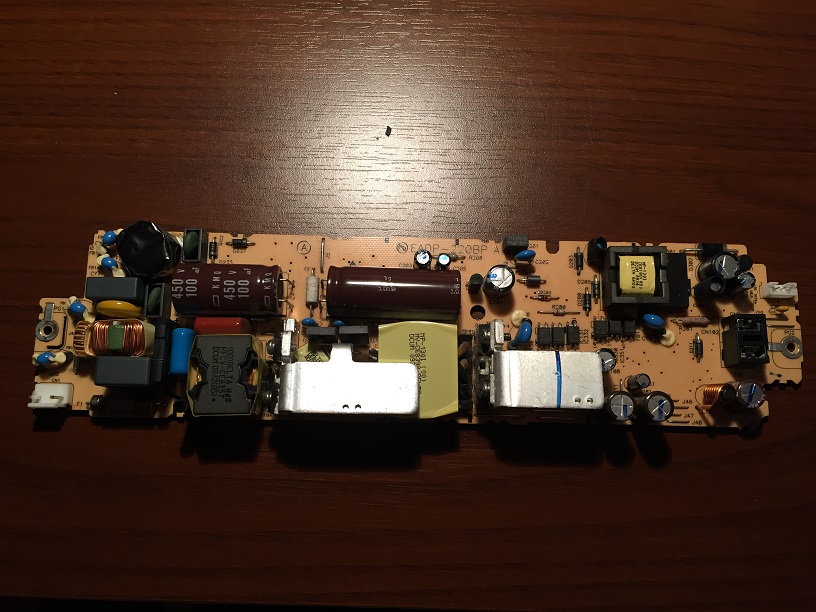

Na výstupu by měl být konektor, kde by mělo být myslím 5V, zem, nějaký standby napětí a ještě ACIN_DET. Takto napsáno na DPS. Pak další dva velké konektory pro 12V. Ani na jednom z těchto konektorů napětí není. Po odpojení napájení zůstanou velké kondenzátory nabité a jejich napětí pomalu klesá. Zdroj má označení EADP - 220BP.

Pokud byste měl někdo nějakou radu na co mrknout nebo jste chtěl zdroj zkusit opravit za nějaký peníz, budu rád, když mi tu nebo do SZ napíšete.

monterjirka · #2 Příspěvek od **monterjirka** » 29 říj 2015, 21:07

Pokud se na výstupu neobjevuje vůbec nic, asi bych začal měřit, jestli není na výstupu zkrat (nějaká proražená dioda).
Pokud ne, podezření by se přesunulo na "výkonový prvek" na primární straně zdroje (tranzistor, Mosfet, IO,...)

Peterseal · #3 Příspěvek od **Peterseal** » 30 říj 2015, 10:53

Ak mas napatie na 'velkych kondenzatoroch' tak asi minimalne po PFC je to zive. Ake mas napatie na tych kondenzatoroch?
Ked ten zdroj zapojis, do siete, pocujes z neho nejake zvuky? Ak to cvrlika, ťuka v ňom tak moze byt skrat na vystupe ako pisal kolega, potom preverit tie diody pripadne ine polovodice na sekundarnej strane trafa.
Ak je to uplne ticho tak primarna strana, spinacie prvky, riadenie, tiez mozu tam byt aj studene spoje a tak dalej.
Toto je hruby nacrt diagnostiky co si teraz dostal, tak porob to a dalej sa uvidi.

Hiawata · #4 Příspěvek od **Hiawata** » 02 pro 2015, 21:36

Mám doma funkční zdroj z PS3, ale je takový zaplechovaný na cca 30A , asi záleží z jaké je verze.....
