EUROLITE PD-2 NOVÁ DESKA

Zpráva

aelia · #1 Příspěvek od **aelia** » 06 lis 2015, 20:06

Ahoj kluci,

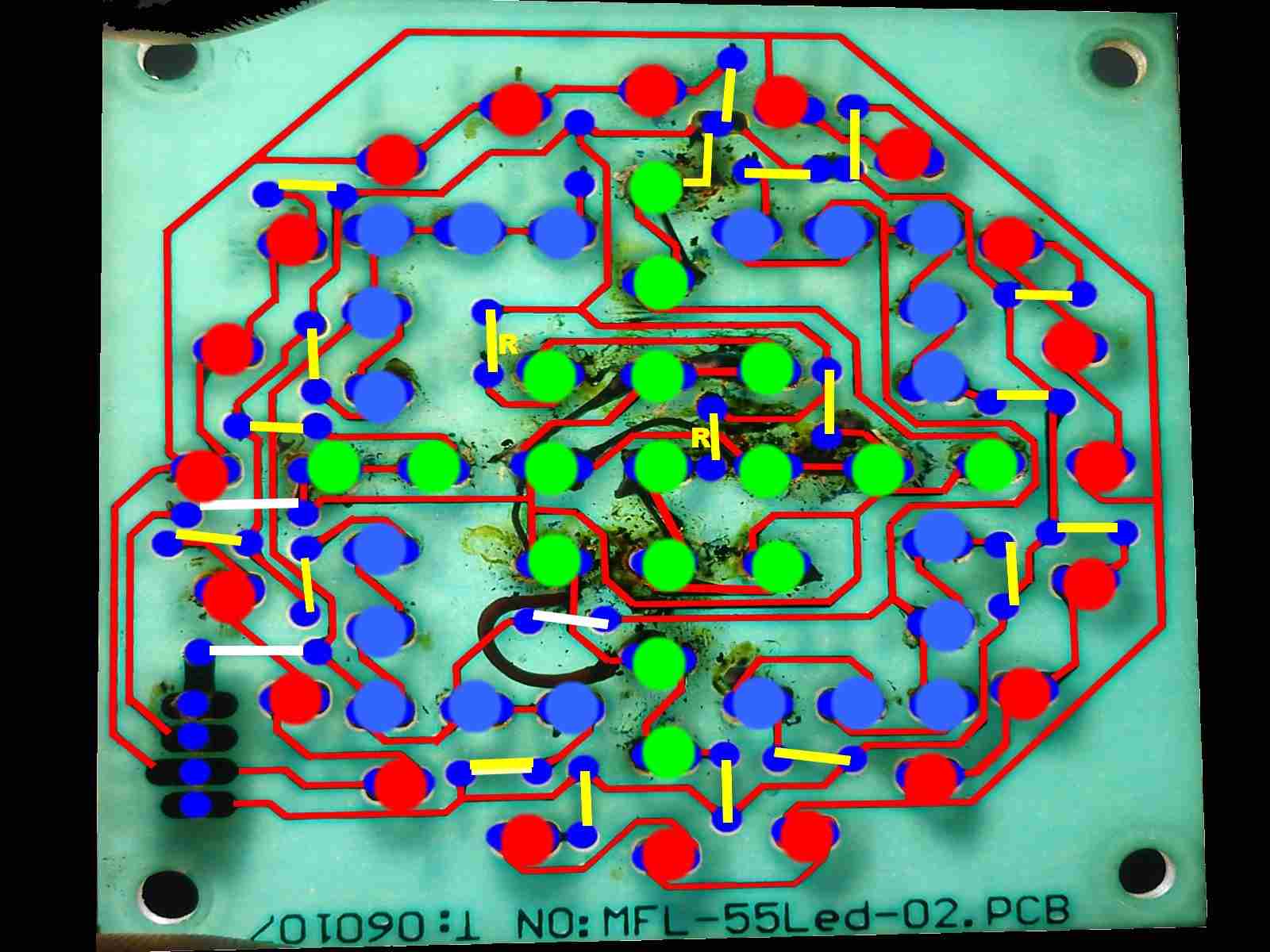

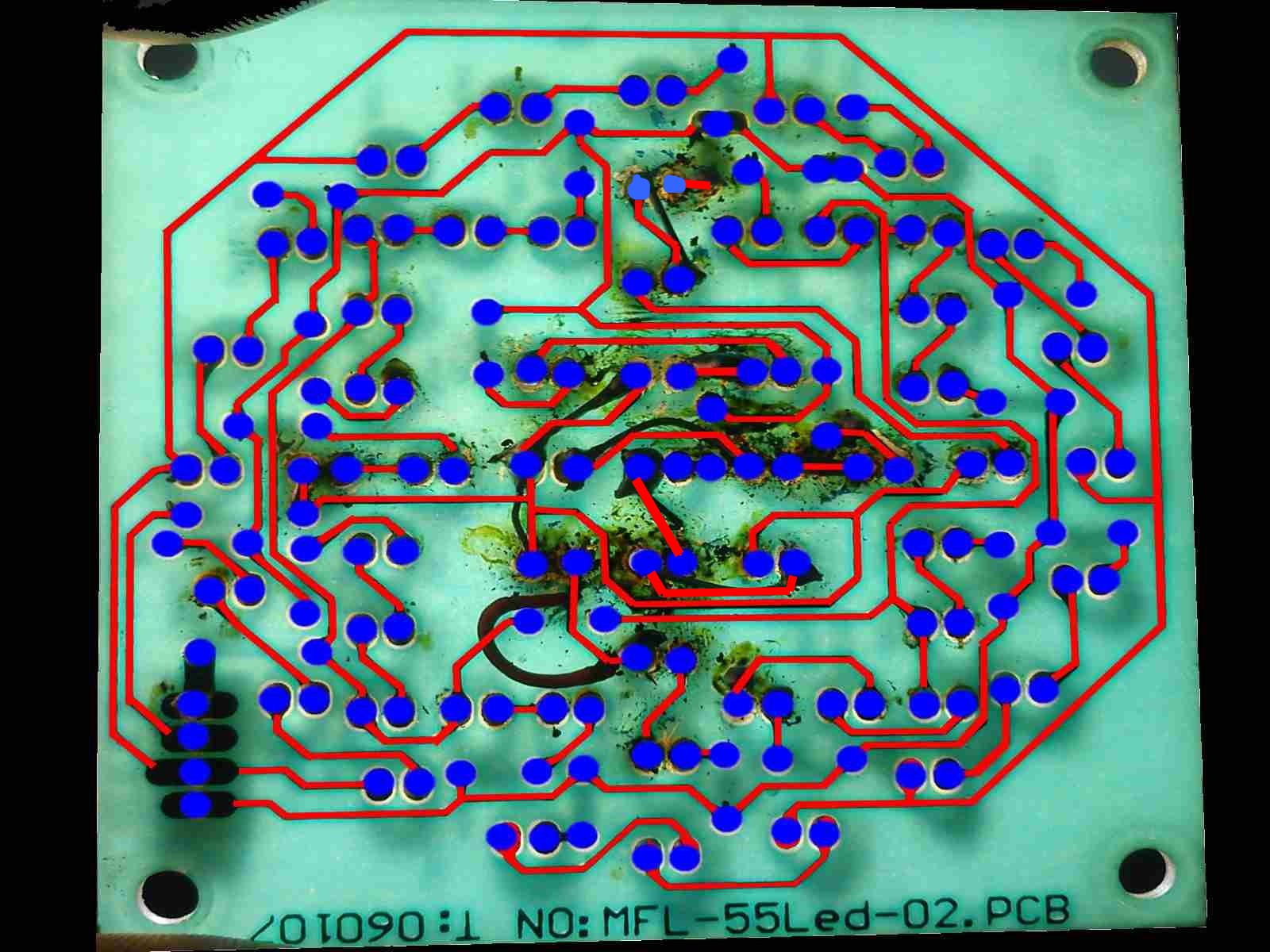

potřeboval bych pomoct.Jaké diody do tohoto světla patří ,vím že tam jsou 5mm ale další specifikace mi už servis u nás v čr neřekl že to ani oni neví.Chystám se udělat novou desku,stávající je rozmidlená.Mam obráze desky a ruzné propoje udělané v graf programu.Ale nevím jak s toho udělat schema je toho tam dost.Koukněte na to či kde sehnat schema.A to jsem ho žádal i v DE u výrobce a ten kontaktoval v čr servis.A domluva žádná.

Habesan · #2 Příspěvek od **Habesan** » 06 lis 2015, 21:22

To zapojení má svoji vnitřní logiku, to zvládneš.
Červené jsou paralelně v pěti větvích po třech v sérii a jedné větvi jenom se dvěma (tyhle dvě se budou přetěžovat!), atd.

Jinak ten originální plošňák je pěkná prasárna, když se budeš trochu snažit budeš mít ten svůj hezčí.

A myslím, že volba LED tady nebude to nejdůležitější (ani pro původního výrobce), daleko důležitější jsou ty obvody pro komunikaci pro DMX.

aelia · #3 Příspěvek od **aelia** » 07 lis 2015, 13:08

Spíše by mi pomohlo ,kdybi mi někdo pomohl s nákresem schematu.Až bych měl schema tak to už bych nějak zmákl s programem na vytvoření nového plošnáku.

ohryzek36 · #4 Příspěvek od **ohryzek36** » 07 lis 2015, 14:26

Tak se předveď - nakreslení schémata je práce na 10 minut 8-)

.

aelia · #5 Příspěvek od **aelia** » 07 lis 2015, 18:33

Děkuji za pomoc chlapy

Dodám návrch nového plošného spoje
