Zpětnovazební stabilizátor s OZ

Zpráva

dry92 · #1 Příspěvek od **dry92** » 10 lis 2015, 09:57

Pomůže mi prosím někdo s řešením?

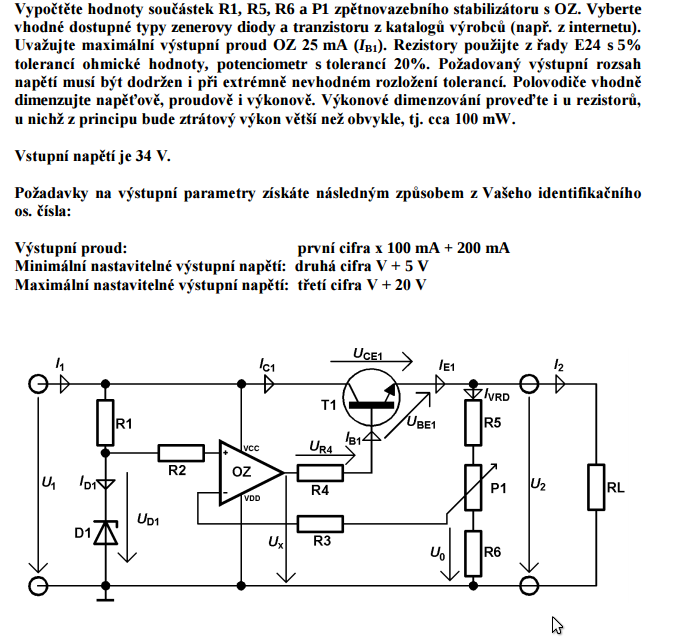

Mám zadáno U1-34V, U2-7-22V, výstupní proud - 700mA.
Zenerku jsem zvolil - 5.1V, R1 vypočítám jako dělič.
R5 R6 nevím... chápu jak to funguej, alě nějak jsem se v tom zamotal.

serviceman · #2 Příspěvek od **serviceman** » 10 lis 2015, 10:01

R5 a R6 musíš zvolit tak, abys měl při U2=7 až 22V na druhém vstupu OZ stejné napětí jako na prvním, tj. 5,1V.
R1 nevypočítáš jako dělič, jím nastavíš požadovaný proud zenerkou.

dry92 · #3 Příspěvek od **dry92** » 10 lis 2015, 11:05

Co teda s tím R1?

serviceman · #4 Příspěvek od **serviceman** » 10 lis 2015, 11:10

R1=(U1-Ud1)/Id. Jestli nevíš tohle, tak nevíš nic a jdi třídit flašky do Teska.

dry92 · #5 Příspěvek od **dry92** » 10 lis 2015, 11:28

Aha

su vůl dyt do toho OZ nepoteče žádnej proud...
