Zesilovač SE

Zpráva

paycz · #1 Příspěvek od **paycz** » 15 lis 2015, 11:29

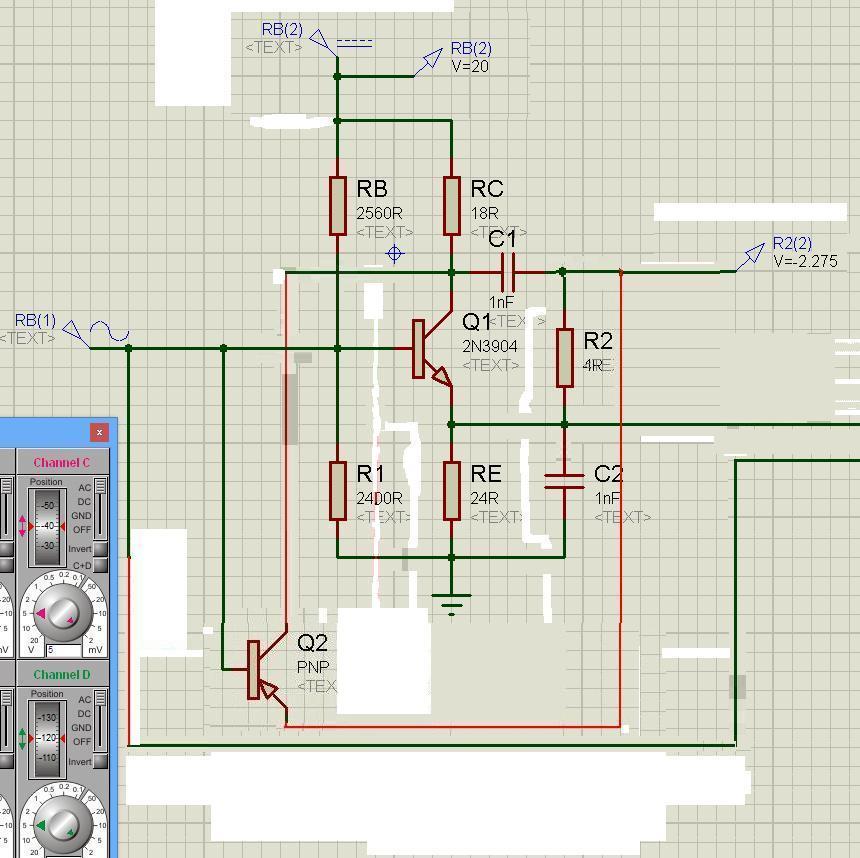

Ahoj trošku jsem se nudil tak jsem se snažil navrhnou zesilovač z toho co o tranzistorech vím. Obvod jsem si navrhnul a odsimuloval v programu Proteus ISIS ale ze zkušeností vím že simulace nejsou nějak přesné proto bych byl rád kdyby mi někdo řekl jestli může zapojení fungovat děkuji.

serviceman · #2 Příspěvek od **serviceman** » 15 lis 2015, 11:46

Co to má dělat? Přijde mi to nějak zmatené.

paycz · #3 Příspěvek od **paycz** » 15 lis 2015, 11:53

je to zesilovač SE

RB(1) sinusoví generátor
RB(2) napájecí napětí 20V

dělič RC a RB - dodává proud na Bázi a Kolektor
C1,C2 filtrační kondentátor

Q2(PNP) zesílení záporné složky

lesana87 · #4 Příspěvek od **lesana87** » 15 lis 2015, 12:01

paycz píše:je to zesilovač SE

Až na ten Q2, chybějící kondenzátor na vstupu a nějak podivně zapojenou zátěž.

#5 Příspěvek od **Michal22** » 15 lis 2015, 13:36

Ten Q2 bude samým napětím úplně jásat (na C má kladnější jak na E).

#6 Příspěvek od **Hill** » 15 lis 2015, 14:06

Co by jásal: při napájecím napětí 20 V se přechod e-b Q2 tak jako tak prorazí (napětí 7 V na něm bude) a při povedeném průrazu udělá zkrat přechodem c-e Q2 přes C1 - a dohráli jsme.
To zesílení přece obstará samotný Q1 (i když s těmi kapacitami, co tam máš, se nějaký zisk projeví až kolem 10 MHz).

K čemu ten zesilovač vlastně má sloužit?

Atlan · #7 Příspěvek od **Atlan** » 16 lis 2015, 09:04

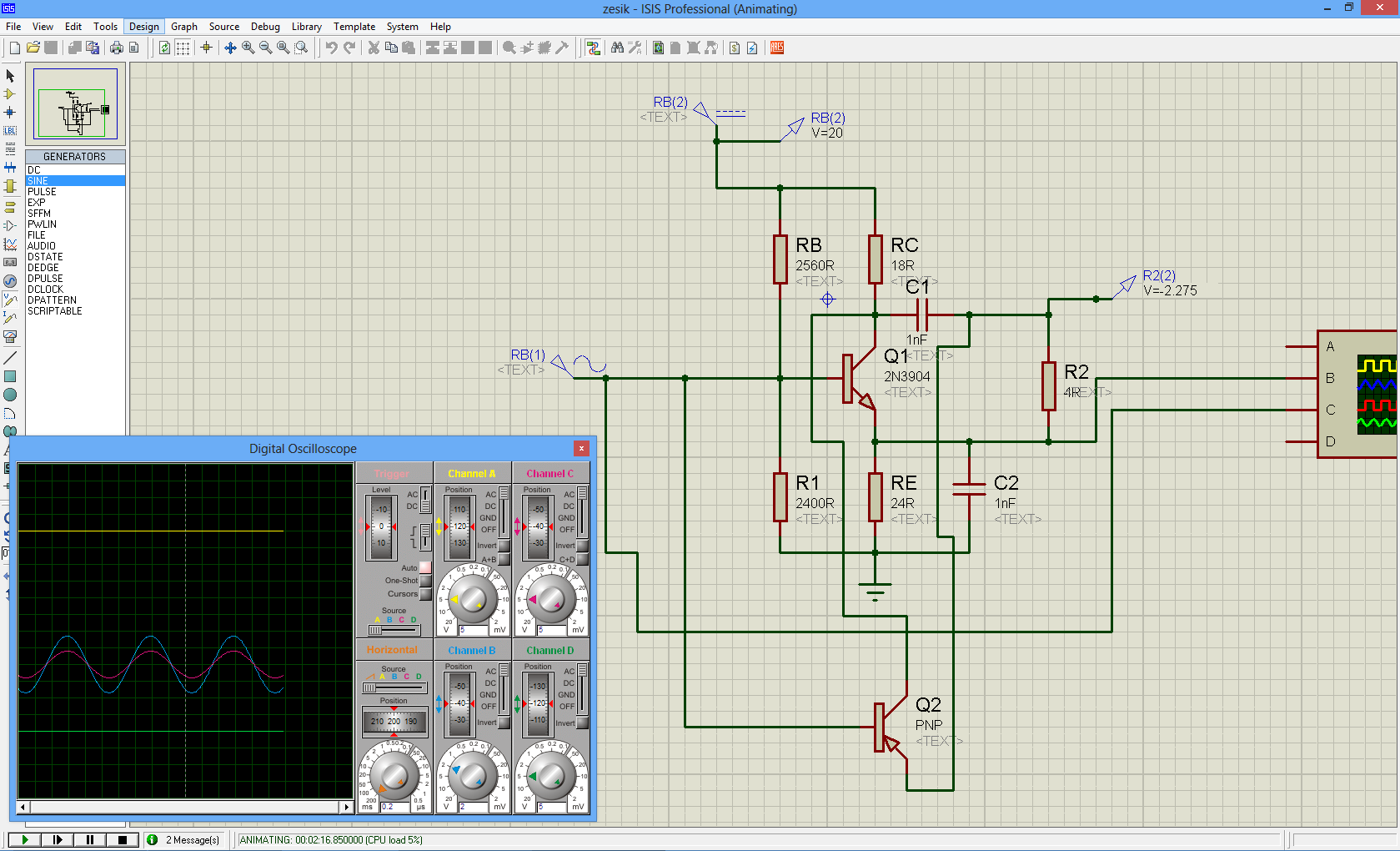

Hlavne si na tom osciloskope nastav rovnake dieliky nap 2v/d lebo by sa mohlo zdat z obrazku ze to zosilnuje

Yarda1 · #8 Příspěvek od **Yarda1** » 16 lis 2015, 21:04

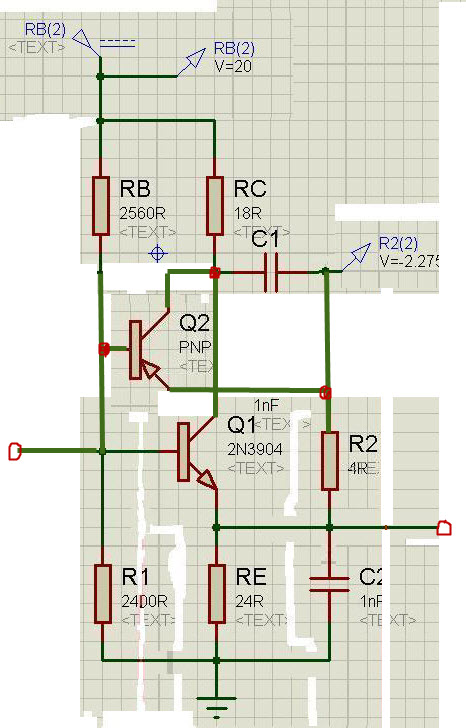

BTW: Pokud si někdo dá práci, aby odsimuloval zapojení v nějakém programu a chce to někde zveřejnit, možná by si mohl dát tu práci aby to nakreslené schemátko trochu zčitelnil. Zkusil jsem si s tím obrázkem pohrát v Malování, tak to není to pravé ořechové, ale jen pro příklad.

serviceman · #9 Příspěvek od **serviceman** » 17 lis 2015, 10:04

Omluvte neumělost omezených prostředků, ale teprve teď asi vynikne šílenost celého zapojení.

Habesan · #10 Příspěvek od **Habesan** » 17 lis 2015, 10:25

Jdětě s tím jpg do háje.
To i ten paycz měl dosat rozumu, aby to dal do png.

#11 Příspěvek od **Hill** » 17 lis 2015, 17:00

Nojo, řešil jsem šílenost zapojení a ne šílený způsob kreslení schématu, natož formát.
Především pořád čekám na odpověď, co to vlastně má zesilovat, a taky proč je výstup zatížený 4 Ω.

#12 Příspěvek od **Bernard** » 17 lis 2015, 17:56

To se asi nedozvíme.

paycz píše:Ahoj trošku jsem se nudil tak jsem se snažil navrhnou zesilovač z toho co o tranzistorech vím...

Účelem zapojení bylo zahnat nudu, ne vymyslet něco smysluplné.
