Zosilovač s LM3886 od A.M.I.S

Zpráva

DELONG · #1 Příspěvek od **DELONG** » 26 led 2016, 22:31

Dostal som DPS po nejakom "maturantovi" TENTO zosilovač. Bolo to pospájkované ale pájky za tri vagóni samí grc :smash:

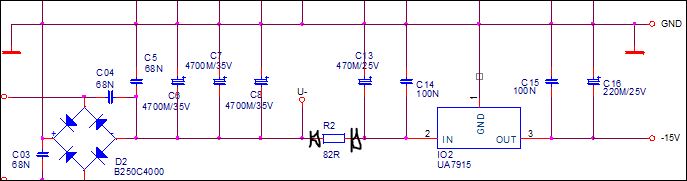

. Celé som to opravil všetko je teraz OK. Ale mám jeden problém . Symetrický zdroj my dáva +30V a -30V v bode U+ a U- . Stabilizátor IO1 7815 pre OZ dáva +15V na pin 7 v petici pre OZ . ALE stabilizátor IO2 7915 pre OZ my dáva -20V,6V na pin 4 pre OZ.

Usúdil som že odišiel tak som ho pre istotu ešte napojil na SZ a tam pri U input -27V dával -15,1V . Pozeral som datasheets pre LM7915 kde tabuľka udáva
VO Output Voltage TJ e 25C Min -14.4 Typ -15.0 Max -15.6
Min -14.25 Max-15.75
(-30 s VIN -17.5)
Ale mne už pri -30V stabilizátor 7915 nereguluje :roll:

. Vyskúšal som nový IO 7915 ale stým istým výsledkom . Problém je aj vtom že nemám iné trafo s nižším napätím .
Uvedený zosilovač bol publikovaný aj PE06/96 str9. a tam je tiež U+ a U- uvedené ako 30V. Ja tam mám U+30V a U-30V presne lenže ten IO7915 my nefunguje . Nechápem prečo je vstup U+30V a výstup IO1 7815 prene 15,1V a U -30V a výstup IO2 7915 viac ako 20V :roll:

.
Na dps nie je nič zapojené (LM3886 nezapojené) oživujem len napájanie OZ .

procesor · #2 Příspěvek od **procesor** » 26 led 2016, 22:52

Sú také čo majú Uin aj 35V
Prípadne tam zapoj jednu-dve diódy na vstup LM-ky a oprav si to y v "my" (ako mne) 2x!

DELONG · #3 Příspěvek od **DELONG** » 26 led 2016, 22:59

A ako nájdem tie s Uin -35V ?
S tými diodami je to :genial:

.

lesana87 · #4 Příspěvek od **lesana87** » 26 led 2016, 23:02

Máš ten 7915 dostatečně zatíženej? Záporný stabilizátory bez zátěže dost často nestabilizujou.

DELONG · #5 Příspěvek od **DELONG** » 26 led 2016, 23:17

No práve neni ničím zaťažení :roll:

.

lesana87 · #6 Příspěvek od **lesana87** » 26 led 2016, 23:19

Tak zkus aspoň 2k7 odpor.

DELONG · #7 Příspěvek od **DELONG** » 26 led 2016, 23:25

Ďakujem , vyskúšam to .
