Domácí kino Samsung HT DS700

[Beli33]

Zdravím bastlíře. Mám zde uvedené domací kino, které je totál mrtvé. Nejde zapnout a nikde se nedoměřím žádného napětí. Našel jsem vadný IC3 FSDM0265RN. Po výměně žádná změna. Okolní součástky OK. Schéma mám, ale už si nevím rady Chtěl bych poprosit o radu. Schéma zdroje přiložím. Kdyby bylo potřeba i jiných částí. děkuji moc

[DELONG]

"Okolní součástky OK." tým sa dá všeličo povedať . Začni meraním od poistiek . Tak napríklad napätie na BD 1, C5 C6 ...R61 ...atď.

[Peterseal]

Ten zdroj ako si si uz urcite vismol je rozdeleny na 2 zdroje. Ten v ktorom si menil ten IC funguje? Akym sposobom bol ten IC vadny?

[Beli33]

Omlouvám se špatně jsem se vyjádřil. Myslel jsem součástky jsou OK okolo IC3. Za usměrnovačem je 215 V a kondenzátorech C5, C6 162 V. Za R61 150 V a na bázi Q10 za zenerkama je 10V a na Drainech IC3 je 320V. Jinak na výstupech T3 na druhém zdroji nic není. Ta původní IC3 byl zkratovanej mezi pinem 1 a 2.

[Peterseal]

1N4758B sa mi nepodarilo vygooglit co je za zenerku, cize tazko povedat ci je toto napätie OK. A Q10 je urcite dobry?

[Beli33]

Já o ty zenerce zjistil jen, že by měla být 56V. Q10 by měl být dobrej měl jsem ho několikrát venku. Prosímtě, vytáhl jsem i tu KA3511 a podle datasheetu pin 23 by měly být emitory (power ground) tranzistorů výstupu 24 a 22 kolektory. Když jsem dal + multimetru na pin 23 a - na 22 a 24 tak mi to vedlo, obráceně ne. Myslíš, že bude KO? já už jsem z toho celej zmatenej

[Peterseal]

56V je 1N4758A. Ta u teba je B. Okrem toho, su 3 v serii, cize ak by naozaj boli na 56V potom by na nich bolo v serii 3x56V=168V. A ty si nameral 10V.
Dalej ten Q10 ma podla datasheetu maximalne napätie UEB 6V a UCB 160V....
KA 3511 je riadiacio IO pre hlavny zdroj, tieto 2 zdroje maju velmi malo spolocne, iba vstupnu cast a ta vyzera byt OK. Hlavny zdroj zatial nechaj tak. Teraz musis rozbehat pomocny zdroj. Stiahni si datasheet k IC3 a pomeraj ci sedia napätia. Ale bok skrat medzi VCC a GND tak by som sa zameral na ten Q10 a tie zenerky len tazko povedat na ake su napätie.

[Beli33]

Tak jsem vyměnil ten tranzistor za jinej a pořád stejný. Ten IC3 by měl být na 12V, ale je tam jen těch 10V.

[Peterseal]

Ten IC funguje takto: na zaciatku pred tym nez obvod zacne pracovat tak sa IC prvotne napaja cez PIN 5 priamo z C6 cez zrazaci rezistor R67 a akonahle nastartuje zdroj a napätie na PINe 2 presiahne 12V tak sa to vovnutri IC prepne a je napajany z PINu 2.
Cize na tom PINe 5 ak mas 10V tak to je v pohode.

Urcite su vsetky suciastky OK? Aj ZD1 a a optoclen?

To ze zdroj nejde moze mat este pricinu napr. skrat na sekundarnej strane, premeraj aspon D11,17,18,22. Ono kvoli skratu mohol odist aj sam IC.

[Beli33]

Tomu startu rozumím, ale tady je 5 pin připojen přes R na mínus. Na diody na sek. straně jsem zkouknul. D11 vypadala v zapojení jako zkratovaná, tak sem ji vyndal. Byla v pohodě. Ale když jsem propípnul její pozici tak to ukazovalo zkrat což nechápu. Ale pak jsem zjistil, že pin na CN6 pozice VFD -34V je ve zkratu proti zemi. CN6 vede na ovládací panel.

A ještě u D18 ukazuje v propustným směru jen 0,180 asi taky na vyměnění?

[Beli33]

Tak to s ním vzdávám.

[Peterseal]

Tak pohladaj kde sa ti to skratovava, na ovladacom panely by to nemal byt problem najst.

[Beli33]

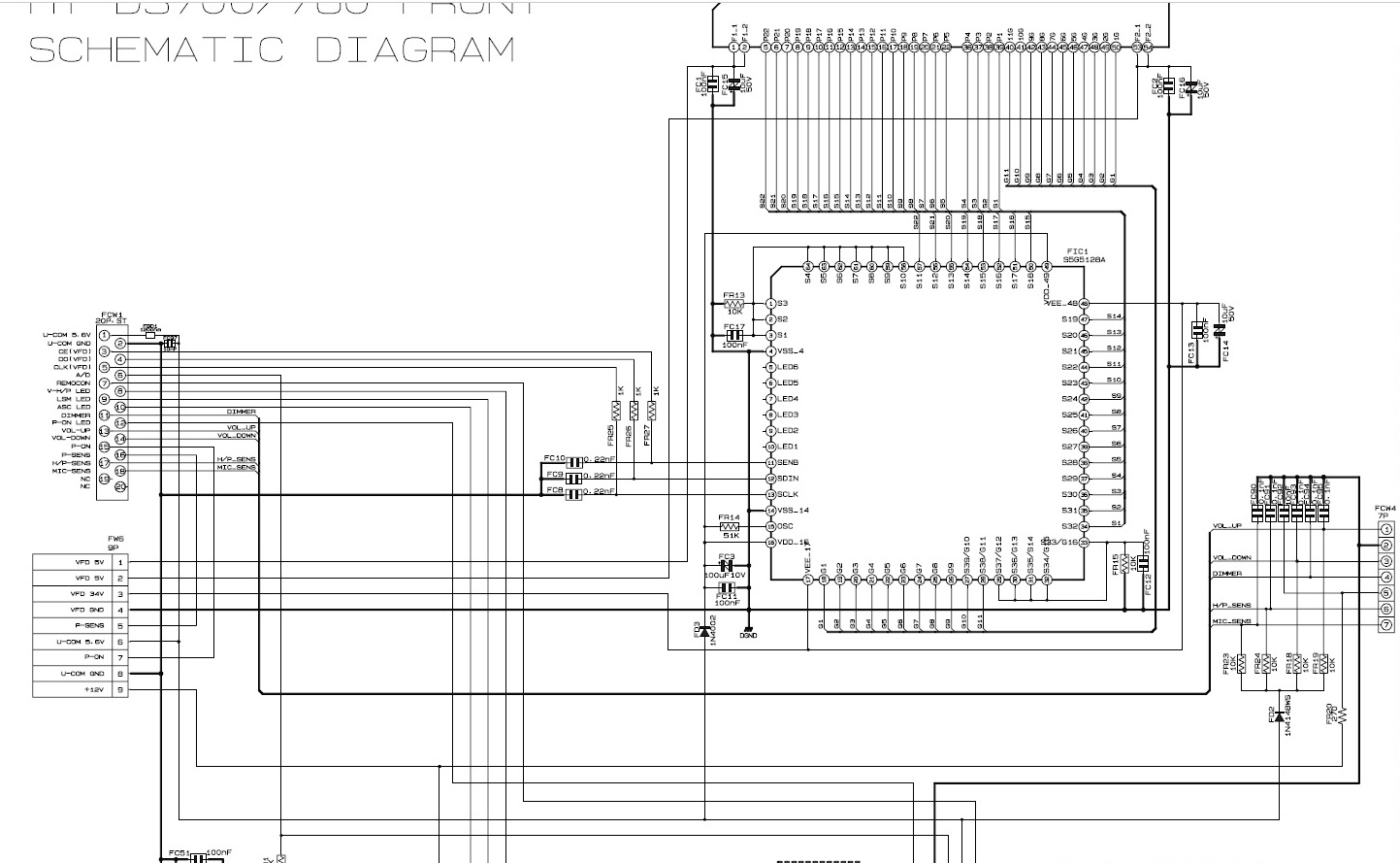

Na ovládacím panelu je to obvod FIC1 jdeto přímo na pin 48. Jenže po odpojení ovládacího panelu stejně nejede. Potom se objeví na D11 asi -5V kde by mělo být -34V.

A prosímtě, když jsem vyndal D22, tak jak už jsem psal i u D11, tak mi to na její pozici vodí. Zkouknu jsem součástky ve větvi a nic. Měl jsem yletovanej C23, R27, Q8 i IC1 a pořád.
