Oddělení rotačního enkodéru a spínání ovladače motorů

[jirka89]

Zdravím přátelé.

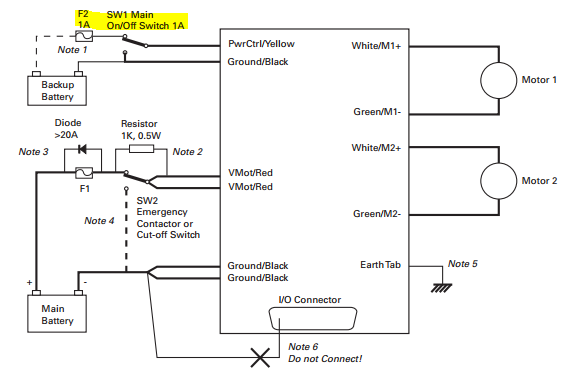

Dostal se mi do ruky ovladač motorů, který se dá spouštět pomocí dvou drátů.

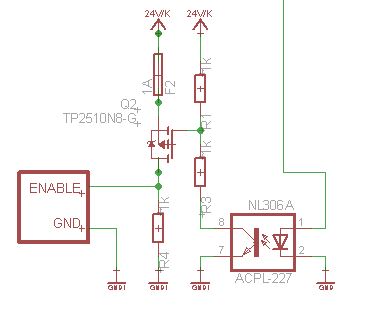

Podle DS je pro sepnutí potřeba spínač a ochranná pojistka. Já jsem se pokusil navrhnout elektronický spínač a potřeboval bych vědět, jestli to takto může být. S tím, že aktivní je v log. 1 (cca 24V) a vypnutý je v 0 (GND). A já jsem si k tomu navrhl toto zapojení (viz. obrázek).


A jako poslední zajímavý problém co řeším je zapojení oddělení enkodéru.

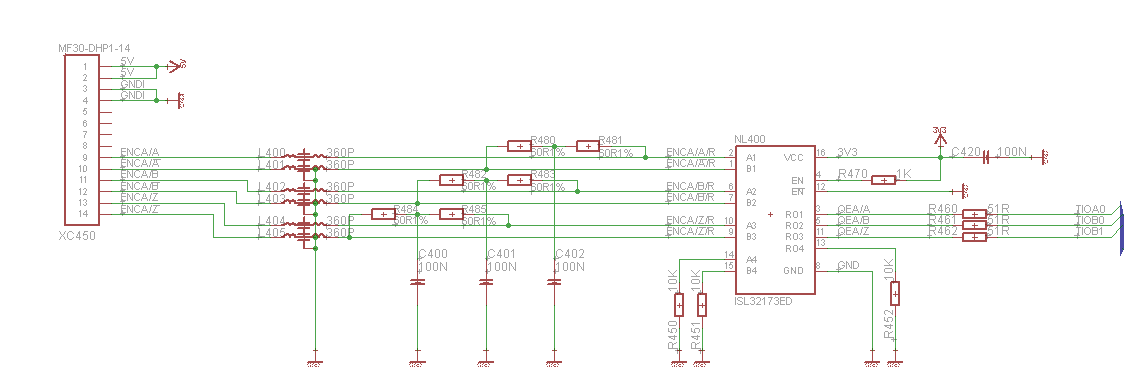

Jedná se o normální enkodér na motoru. A k oddělení jsem použil obvod ISL32173. Ale nejsem si moc jistý, jestli to takhle můžu použít. Prostě jsem chtěl připojit enkodér a na výstupu si už jen snímat potřebné věci (A, B, Z).

Předem děkuji za Vaše rady.
