Restorace Zetawatt 1420 a repro

Zpráva

Krakonos · #1 Příspěvek od **Krakonos** » 27 úno 2016, 12:15

Ahoj,

(trošku jsme se rozepsal, důležité otázky jsou zvyýrazněny tučně, ostatní je spíš omáčka)

pustil jsem se do restorace systému Zetawatt 1420. Postavil ho můj dědeček a léta fungoval, vždy ale mírně bruměl a nikdy jsem neměl chuť ho vyřadit a pustit se do opravy. Nedávno jsem si do dílny dal jiný (taktéž od dědečka, stejný model v jiné šasí, jenom s vyměněným kondenzátorem, myslím, že C12). Pustil jsem se do opravy tehdejšího.

Brum bylo jednoduché odstranit, jak jsem očekával, byl problém v transformátoru. Celou dobu jsem si myslel, že bude špatně navinutý (děda si navíjel, pokud vím, sám). Ukázalo se však, že mu jenom chybí pár EI Plechů a mezi papírovou cívkou a jádrem je malá mezera. Ucpal jsem ji kusem tvrdého papíru a je po brumu.

Potenciometry jsem vypájel, vyčistil v 🤐 (možná to není nejlepší možnost, ale nechtěl jsem je rozebírat -- pacičky se občas ulomí a nemám zdroj nových; většina pochybných eshopů má jenom některé, navíc dosti drahé). Po lázni jsem profouknul a vysušil stralčeným vzduchem. Fungují dobře. S hlasitostí jsem si vyhrál hodně, ostatní jsem trošku odflák. Na stole všechno funguje, takže dál.

Protože zesilovač bude dále žít v obýváku, musí projít přes kritické oko přítelkyně. Původní materiál (ani nevím, jak se tomu říkalo -- takové načervenalé, pevné, asi sklovlákno) už byl dost poškrábaný a zamazaný, nepodařilo se mi ho pořádně vyčistit. Dal jsem tomu tedy matný černý lak (bohužel nemám foto před):

http://imgur.com/a/cZXGy

Druhá fotka ukazuje žlutý popisek, který jsem musel sloupnout (šlo to snadno).

Nyní první otázka: potřeboval bych nové štítky na popisky, a chtěl bych zanechat původní vzhled, tj. žluto-oranžová s ručními popiskami. Originální jsou ale už dost poškozené od dětí (nojo, to dítě jsem byl asi já; kdybych věděl, že to budu někdy opravovat, tak to neudělám!).

Neočekávám, že bych někde sehnal originální, ale pokud tušíte (nebo máte zásobu a jste ochotni se podělit), budu velice rád! Alternativně bych rád nápad, čím nahradit?

... K zesilovači byly bedny. Obsahují však reproduktory, které se mi nepodařilo identifikovat. Jeden je ARO 689, další dva ("výhybkou" přes jeden kondenzátor).

Zajímalo by mě, zda není lepší nainstalovat lepší výhybku, ale na to bych potřeboval vědět, jaké jsou zbylé dva reproduktory (a případně jestli má cenu se tím zabývat, asi nebudou valné kvality).

Druhá otázka tedy zní: jaké jsou dva manší reproduktory na těchto fotkách a případně za co stojí?

http://imgur.com/a/Rfzb7

Díky!

Dikobraz · #2 Příspěvek od **Dikobraz** » 27 úno 2016, 13:05

Štítky seženeš v každém slušném papírnictví.

Ty malé repráky jsou z ruských televizorů.(Rubín, Elektronika aj.)

Thales · #3 Příspěvek od **Thales** » 27 úno 2016, 13:24

Se štítky ti neporadím, ale s bednami mám pro tebe bohužel špatnou zprávu. Neber si to nějak osobně, ale ty bedny jsou vynález zkázy, který nemá právo na život. Tři náhodné reproduktory zapojené paralelně to je maso a divím se že to ten zesilovač vůbec přežil. ARO689 je čtyřohmový, ty zbylé dva nevím, ale jestli jsou také čtyřohmové tak to má impedanci 1,3ohmu, pokud 8ohm tak 2ohm. To je zoufale málo na zesilovač, který nesmí dostávat zátěž menší než 4 ohmy. Dělat na tohle výhybku nemá smysl. Nechceš ty bedny kuchnout a postavit si nějakou malou jednoduchou dvoupásmovku? Nechci být zlý, ale na tohle fakt zapomeň. I na zkoušení bys měl ty dva ruské odpojit a ten menší eliptický z nich připojit jen přes svitový kondenzátor kolem 1 až 1,5uF aby ti ten zesilovač neshořel pod rukama.

samponek · #4 Příspěvek od **samponek** » 27 úno 2016, 13:29

Od dědečka mám Zetawatt1420, popisky jsou Propisot, kdysi to prý prodávali ve městě v nějakým speciálním obchodě. Poťáky jsem prostříkal sprejem a už nechrčí.

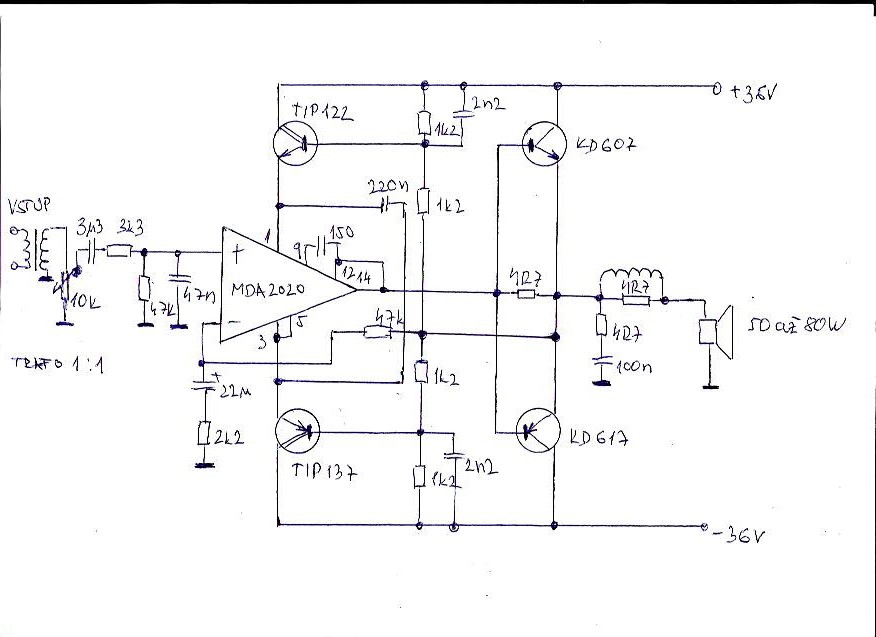

Mám taky úpravu Zetawattu na 2x 85W, deska zůstává, jenom se dozadu přidají chladiče s kádéčkama a místo trafa a filtračních kondů spínaný zdroj na 2 x 38V / 400W
K MA1458 se dají odpory a dvě zenerky KZ709 na cca 15V.

Z invertujícího vstupu IO2/2 a IO3/2 ( MA1458 ) je dobré přidat sériový RC člen 270Ω a 1n na zem. Zlepší se stabilita regulátoru na výškách.

Krakonos · #5 Příspěvek od **Krakonos** » 27 úno 2016, 16:18

Díky za rady!

Na štítky se půjdu zeptat, netušil jsem, že by se něco takového dalo opravdu ještě koupit (a ani jsem se o to nepokoušel). Nějaké ozkoušené papírnictví v Praze?

Za info o reproduktorech také děkuji. Neberu si to zle, něco takového jsem čekal. Na testování jsem používal jenom ARO, ostatní odpojené (hlavně proto, že jsem bedny dovezl již se skoro rozpadlým zapojením, kondenzátor byl připájený zvenku na kabelech; ani nechci pomyslet, proč to byla takováhle konstrukce :-)

.

Malé repráky jsou 8ohm (alespoň je to na nich napsáno tužkou). Byly připojené paralelně k ARO, přes kondenzátor 4M (složený ze dvou 2M), 160V. Obrázek zapojení (vlevo):

http://www.elweb.cz/c/27v.gif

Nejsem zrovna kovaný v analogu, takže bych raději nechtěl mluvit o tom, jaká bude impedance tohoto zapojeného obvodu. Určitě se totiž bude lišit, díky kondenzátoru, na různých frekvencích. Celé frekvenční pásmo půjde do ARO a na vyšších frekvencích také do těch malých, takže problémy budou na horní části pásma. Nebo?

Asi to kldině ale můžu zapojit jak navrhuješ, a jeden tam mít jenom na okrasu :-)

Postavit si nějakou alternativu mám v plánu, ale očekávám, že se k tomu dostanu někdy na podzim a do té doby bych měl rád nějakou alternativu :-)

@samponek: Ta úprava RC členem je použitelná (odzkoušená) i bez úpravy na 85W? Pokud ano, zaexperimentoval bych až to budu mít příště otevřené. Jinak na výkon nehraju, podobnou sestavu jsem měl už v mnoha místnostech a nikdy jsem ji neměl pocit, že bych ji tlačil alespoň blízko hranici výkonu. Ale díky za nápad!

@samponek: K poťákům. Čím jsi to stříkal? Já jsem jeden prostříkal dřív WDčkem a pak jsem toho litoval, protože to chvíli bylo lepší, pak se tam ale díky WDčku nachytalo ještě více prachu a bylo to ještě horší. Už to nikdy neudělám (chybama se člověk učí, což? :-)

samponek · #6 Příspěvek od **samponek** » 27 úno 2016, 16:42

Od dědy mám spreje Kontox 5 a Kontox 10, tak tím jsem to prostříkal a nechrčí.

RC člen je v korekcích u MA1458 a s úpravou koncového stupně ani zdroje nesouvisí.
