Starý měřak asi řada PU

Zpráva

misahorak · #1 Příspěvek od **misahorak** » 05 bře 2016, 10:31

Nevíte prosím někdo co je toto za měřák

http://michal-horak.rajce.idnes.cz/merak/

Yarda1 · #2 Příspěvek od **Yarda1** » 05 bře 2016, 10:45

Já ty fotky nevidím. Nešlo by je dát sem?

kondor · #3 Příspěvek od **kondor** » 05 bře 2016, 10:51

Tak to je krása-to byl můj první měřák co jsem dostal od táty.Mimochodem-mám ho dodnes.Až se dostanu do trucovny podívám se do krabice,jestli k tomu nemám nějaké glejty a info.

Yarda1 · #4 Příspěvek od **Yarda1** » 05 bře 2016, 11:23

Na jiném počítači už se mi ty fotky zobrazily. Dá se s ním měřit i proud?

monterjirka · #5 Příspěvek od **monterjirka** » 05 bře 2016, 11:45

S tím proudem opatrně. Je tam jeden "citlivý" rozsah, je třeba použít správný externí bočník, ale nevím jestli se běžně dodával.

misahorak · #6 Příspěvek od **misahorak** » 05 bře 2016, 12:08

za jakékoliv poznámky děkuji táta právě k tomu kdysi udělal krabičku kde se dali přepínat rozsahy do 1,5A a napěťově do 1500V a + měření odporů ... zaráží mě že by to mělo umět i uF ale nikdy to asi nepoužil. Bohužel jsem už nedohledal co je to za typ...

GeorgeB · #7 Příspěvek od **GeorgeB** » 05 bře 2016, 14:20

Jedná se o měřák Metra MX 20.

misahorak · #8 Příspěvek od **misahorak** » 05 bře 2016, 14:58

GeorgeB děkuji za info hned se lépe hledá...

fredis · #9 Příspěvek od **fredis** » 05 bře 2016, 15:21

Taky jsem ho před cca 50 lety měl :roll:

. Kde je mu konec.

Artaban001 · #10 Příspěvek od **Artaban001** » 05 bře 2016, 16:39

Ta kapacita se měřila pomocí "ohmetru". Kondenzátor jsi vybitý připojil na měřící hroty a ručka ssebou škubla a "brnkla" o hodnotu kapacity a vrátila se zpět na nulu (teoreticky jde takhle použít každý analogový ohmetr a jde "naposlouchat" i pípák u digimultimetru pro hrubý odhad kapacity). Ten měřák jsem kdysi měl taky sehnaný kdesi z bazaru.

Jenys · #11 Příspěvek od **Jenys** » 05 bře 2016, 17:16

Také to byl můj první měřák někdy v sedmdesátých letech, ale již ho nemám, někam jsem ho zaštrachal a už nikdy neviděl.

kondor · #12 Příspěvek od **kondor** » 05 bře 2016, 18:16

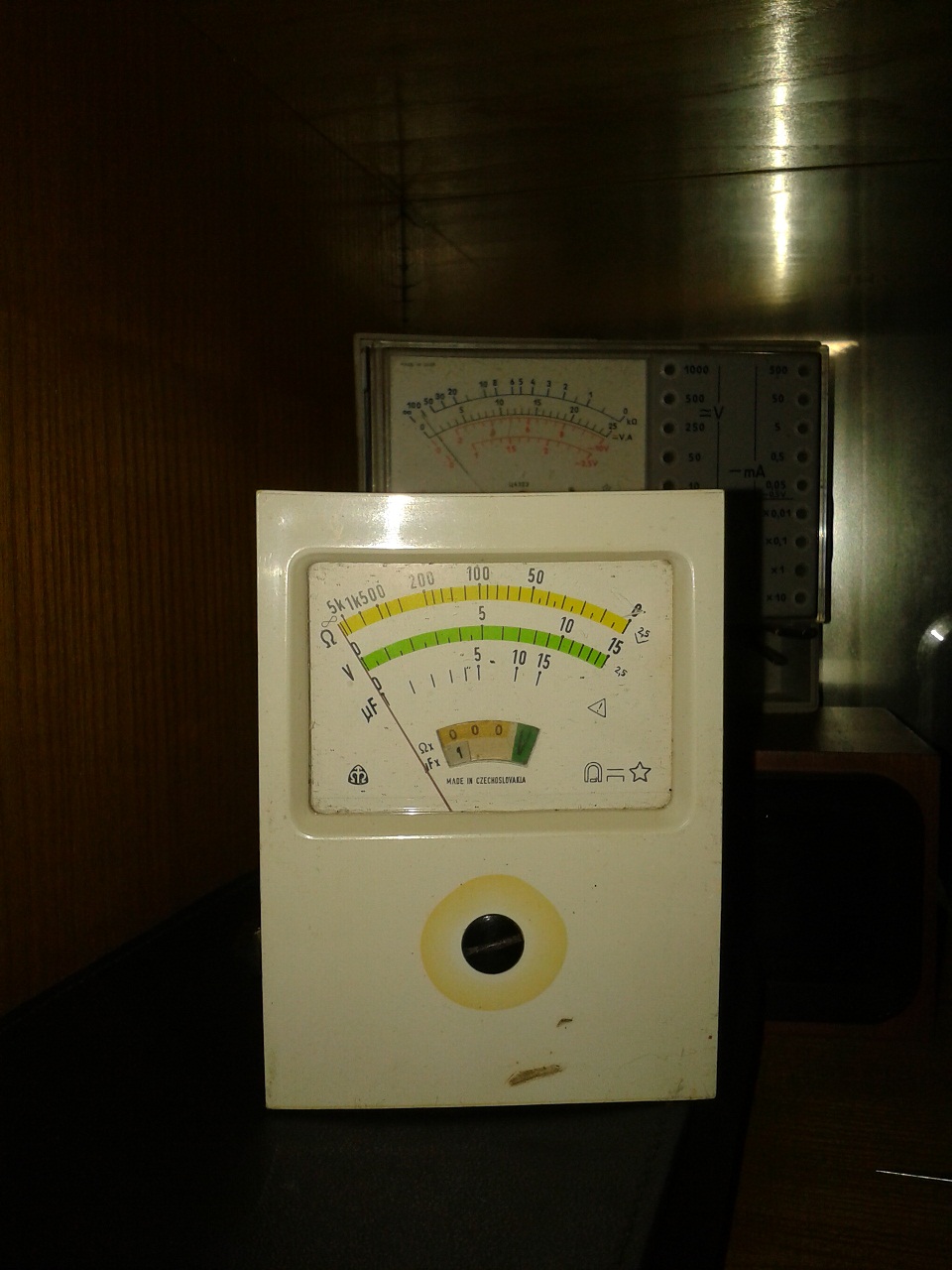

Tak tady je ten můj,v krabici od něj už nic není tak asi moc nepomůžu.V pozadí je můj druhý měřák co jsem dostal za zdárné dokončení SOU-v té době jak jinak než Made In USSR.

#13 Příspěvek od **PavelFF** » 05 bře 2016, 22:12

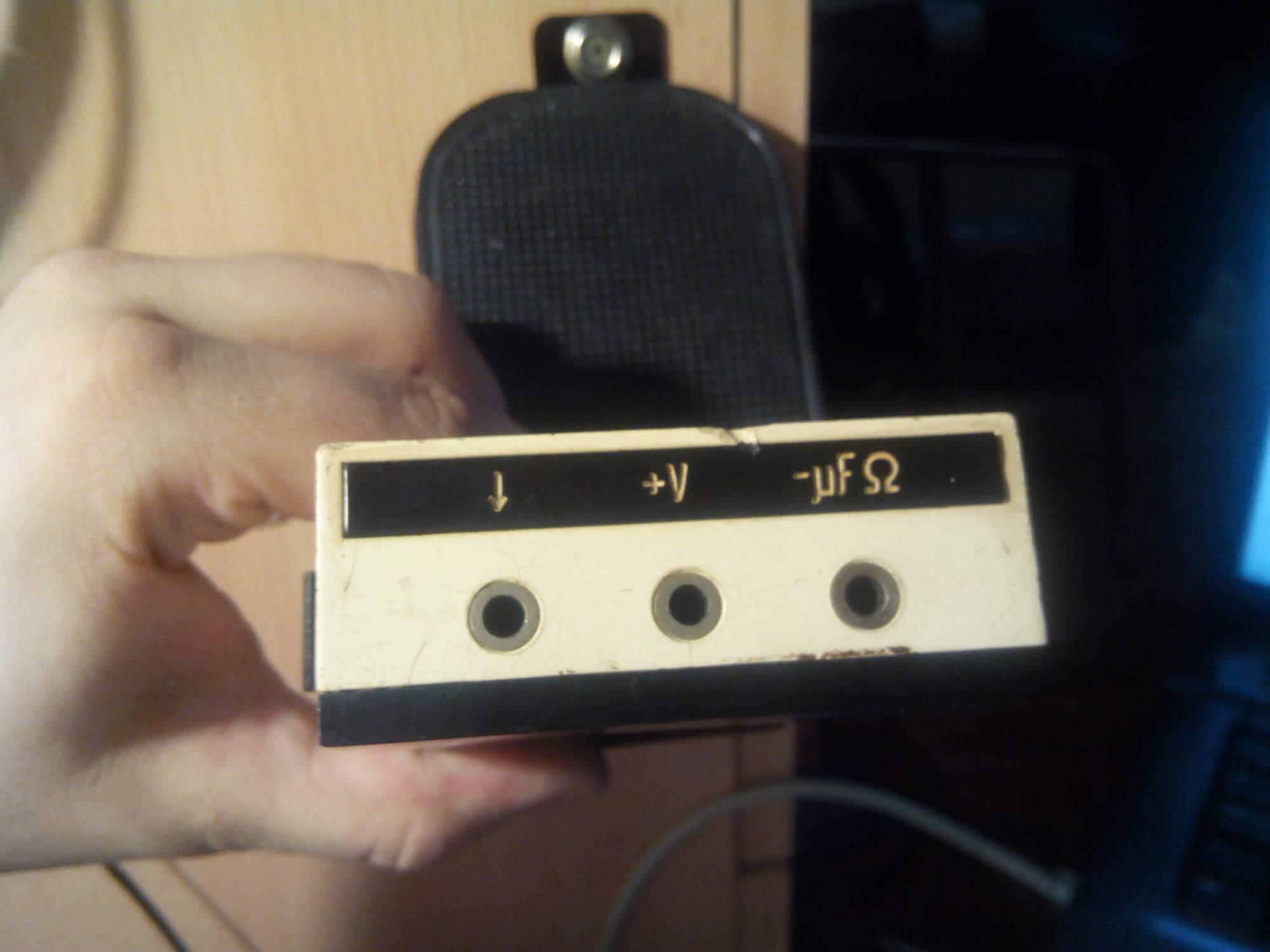

Přístroj MX 20 na obrázku evidentně prošel tunningem. Pravděpodobně má odstraněný předřadný odpor (původní rozsah byl 15V) a proto s přídavnou krabičkou může fungovat i jako ampérmetr s úbytkem 80mV, jak uvádí dodatečný popis panelu. Majitel změnil stupnici na 30dílků (původně 15dílků), asi aby se mu líp počítaly hodnoty při různých rozsazích. Takže bez předřadné krabičky(která obsahuje bočníky a předřadníky) je možno měřicí systém snadno poškodit přetížením.

Aby to měřilo Volty(napětí), musel být přepínačem rozsahů na boku navolen a viditelný zelený znak "V".

Měření elytů fungovalo, jak píše Artaban. Elyt se před měřením vybil a pak se připojil na svorky "šipka" a "-uF Ohm" . A kam dokmitla ručka, tolik byla kapacita. Přesnost nebyla závratná ale s tehdejší tolerancí elytů -20%/+50% to bezpečně stačilo na roztřídění neznámých elytů nebo odhalení vadného kusu bez kapacity. ESR to nezměřilo.

A odpory to taky měřilo docela dobře (několik rozsahů). Před měřením se zkratovaly šňůry a vynuloval se údaj černým zubatým trimrem na boku přístroje. Při měření na velkých rozsazích stačilo vynulovat jen jednou ale při měření na nejmenším rozsahu už se muselo nulovat znovu, protože baterky už byly zatížené asi tak 30-50mA (myslím).
