Prevodný transformátor

Zpráva

Xeon_sk · #16 Příspěvek od **Xeon_sk** » 15 zář 2015, 19:08

Ten trafák z AUJ je konštruovaný na prenos 100W. Teda transformuje sa nielen napätie ale aj impedancia. Má primárnu impedanciu 100 Ohmov (to je 100W pri 100V) a prevod 5:1 (aby bolo na repráku 20 V).
Ja potrebujem primárnu impedanciu 200 Ohmov (to je pri 100V 50W) a prevod 7,1:1 (aby som mal na repráku 14,1V).
Tie malé trafáky už mrdám a skúsim zohnať Tesla PT 50 - to je ako mám ten PT 100 ale na 50W. Prípadne nejako upraviť primár PT 100 (to je to isté ako v AUJ). Myslím, že tam sú vinutia nejako takto (bez záruky) P1-S1-P2-S2-P3, vinutia sú zapojené paralelne.
Upresnenie-primár je 3x vinutia sú paralelne, sekundár je 4x a vinutia sú sériovo-paralelne.

Objavil sa tiež názor, že keby sa na sekundárnej strane použila záťaž 8 Ohm (miesto 4 Ohmov), že by sa dal použiť aj ten 100W transformátor na 50W zosilňovač. Mne sa to celkom nejaví správne, pretože primárna impedancia je daná počtom závitov a prierezom jadra, čo ostane pritom bez zmeny.

#17 Příspěvek od **mi-ro** » 15 zář 2015, 21:31

Nee, primární impedance se mění podle sekundární zátěže. Teoreticky trafo bez připojeného sekundáru má nekonečnou impedanci (teoreticky!!, ztráty v železe, v mědi, atd).

Xeon_sk · #18 Příspěvek od **Xeon_sk** » 15 zář 2015, 22:48

Skúšal som merať primárnu impedanciu a fakt je závislá od pripojenej záťaže. To mohlo vyriešiť náš problém.

ZVUK2000 · #19 Příspěvek od **ZVUK2000** » 16 zář 2015, 05:43

mi-ro píše:. Teoreticky trafo bez připojeného sekundáru má nekonečnou impedanci (teoreticky!!, ztráty v železe, v mědi, atd).

Ale i prakticky.
Co mám přímo měřák na měření impedance 100/70V. Tak pokud není připojen reprák na sekundáru tak na primáru naměří nekonečno.

Xeon_sk · #20 Příspěvek od **Xeon_sk** » 16 zář 2015, 08:50

Orientačne som odmeral primárnu impedanciu staršieho transformátora 100V, 12 W/ 5,5Ω. S odporom 5J6 bola impedancia 900Ω a s odporom 8,2Ω bola 1120Ω. Teda nie v pomere zmeny záťaže. Použil som jednoduchú metódu pomocou Ohmovno zákona pri 100 Hz. Veľmi by som ocenil, keby mohol niekto urobiť meranie nejakým vhodným prístrojom.

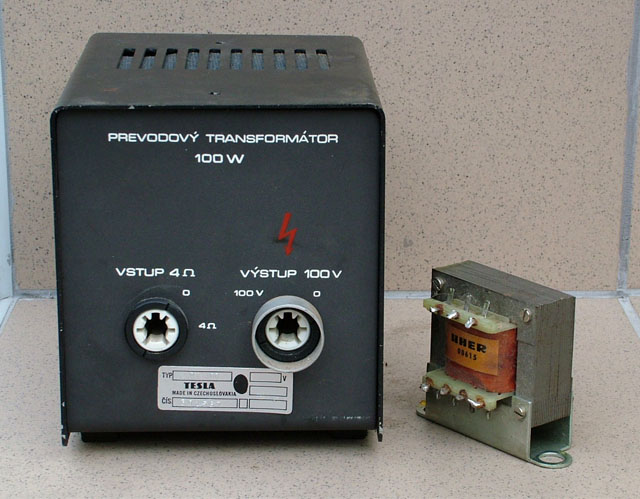

Pri použití toho 100W trafa odmeriam výkonovú charakteristiku Mono 50 pre rôzne zaťažovacie odpory. Mám teraz iba jeden konektor-ježka. Pre zaujímavosť pomer veľkostí Tesla PT 100 a trafa 5x5 cm.

Xeon_sk · #21 Příspěvek od **Xeon_sk** » 08 bře 2016, 17:30

Na doplnenie k téme by som rád uviedol, že veľmi dobrý prevodný transformátor sa mi podarilo kúpiť na:

http://www.bsacoustic.sk/prevodove-tran ... y/tor0021/

Má veľkosť ako 60 - 80W toroid a hmotnosť asi 1 kg - to je o hodne viac oproti transformátorom s jadrom s EI plechmi. Skúšam ho už pár týždňov a som spokojný. Mám ho pripojený o Mono 50 (po revízii) a hrá dobre basgitaru, čo je pre mňa najdôležitejšie.
Pre gitaru a spev je tiež veľmi dobrý. Za tých 14 Eur sa neoplatí robiť na zosilňovači žiadne úpravy.

http://xeon-sk.rajce.idnes.cz/Delicia/# ... 8Ohmov.jpg
http://xeon-sk.rajce.idnes.cz/Delicia/# ... 0Ohmov.jpg

PS: Momentálne to skúšam s reproduktorom JBL/Selenium 12PW7 priem. 30 cm.

#22 Příspěvek od **mtajovsky** » 08 bře 2016, 18:36

Xeon_sk píše:S odporom 5J6 bola impedancia 900Ω a s odporom 8,2Ω bola 1120Ω. Teda nie v pomere zmeny záťaže.

Ta chyba 17% může vznikat na 100 Hz již vlivem magnetizační indukčnosti. Zkusil bych to na 400 Hz. Chyba by mohla být menší.

Xeon_sk · #23 Příspěvek od **Xeon_sk** » 08 bře 2016, 23:15

Takhle vypadá pruběh jeho impedance (trafo VTL12), který jsem ještě odmeřil posléze.

http://xeon-sk.rajce.idnes.cz/Delicia/# ... 24Ohmy.jpg
