#1 Příspěvek od **forbidden** » 23 říj 2015, 17:44

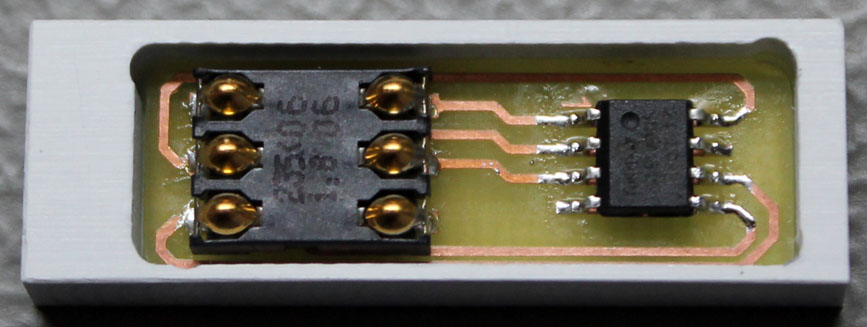

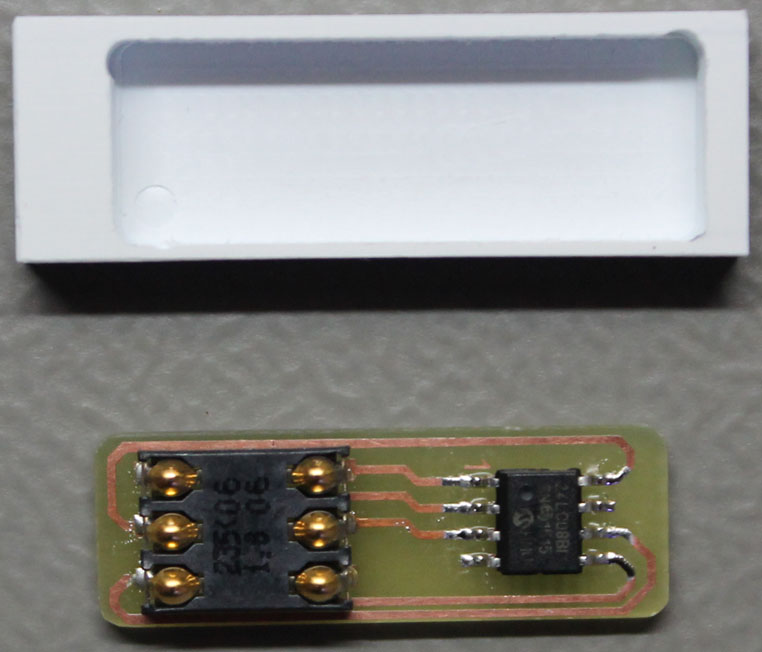

Našel jsem na netu (1, 2) návod na výrobu modulů pro tyto osciloskopy, tak jsem se rozhodl ho vyzkoušet. Cena za originál je pro mě úplně mimo realitu. Kupodivu to funguje bez problémů. Konektor je myslím z Nokie 2610, paměť Microchip 24LC08B-I/SNG. Schéma je na uvedených stránkách, já jsem ale propojil i A0 a A1. Uvedené rozměry taky sedí, ale já jsem musel modul zkrátit. Přední šachtu mám kratší a nešly by zavřít dvířka. Jinak jsem psal kód na začátky stránek, ne na konec, jak je na jedné ze stránek uvedeno. Futrál je z kousku vhodnýho plastu.

#2 Příspěvek od **Zaky** » 23 říj 2015, 20:11

Ano, provozuji takovéto home made moduly již mnoho let. Konektor jsem udělal připájením těchto pinů: http://www.gme.cz/kontakt-pff04-01fg-p800-208 na dps místo simkové patice.

#3 Příspěvek od **Michal22** » 24 říj 2015, 00:53

Změř mě rozměry celého SIM konektoru (hlavně výšku od desky po vrchol těch pinů), já potom zjistím kterému founu to nejvíc odpovídá. Typuji Nokii 6230.

#4 Příspěvek od **forbidden** » 24 říj 2015, 11:53

10x7,8x2,5

#5 Příspěvek od **forbidden** » 11 úno 2016, 09:26

Tak je to 100 % z Nokie 2610, teď tu jednu mám a vybral jsem z ní ten stejnej konektor. Použít jde samozřejmě jakejkoliv, ale tento má tak akorát velikost a nemusí se nijak ořezávat.

voitano · #6 Příspěvek od **voitano** » 25 bře 2016, 07:15

Ze všeho nejhlavnější je sehnat obsah pamětí

#7 Příspěvek od **Zaky** » 25 bře 2016, 08:18

Obsahy paměti jsou v odkazu v prvním příspěvku, případně můžu poradit, ale radši přes sz, Tek po tom docela jde a na mnoha fórech jsou už infomace na jejich žádost pryč.
