mikrob · #1 Příspěvek od **mikrob** » 07 dub 2016, 20:20

Dostal se mě do ruk elektroměr DDS238-4 http://www.amazon.com/DDS238-4-10-40-Si ... B00A4VA7E4

není mi jasné jak ho zapojit, poradí někdo?

#2 Příspěvek od **ok1hga** » 07 dub 2016, 20:33

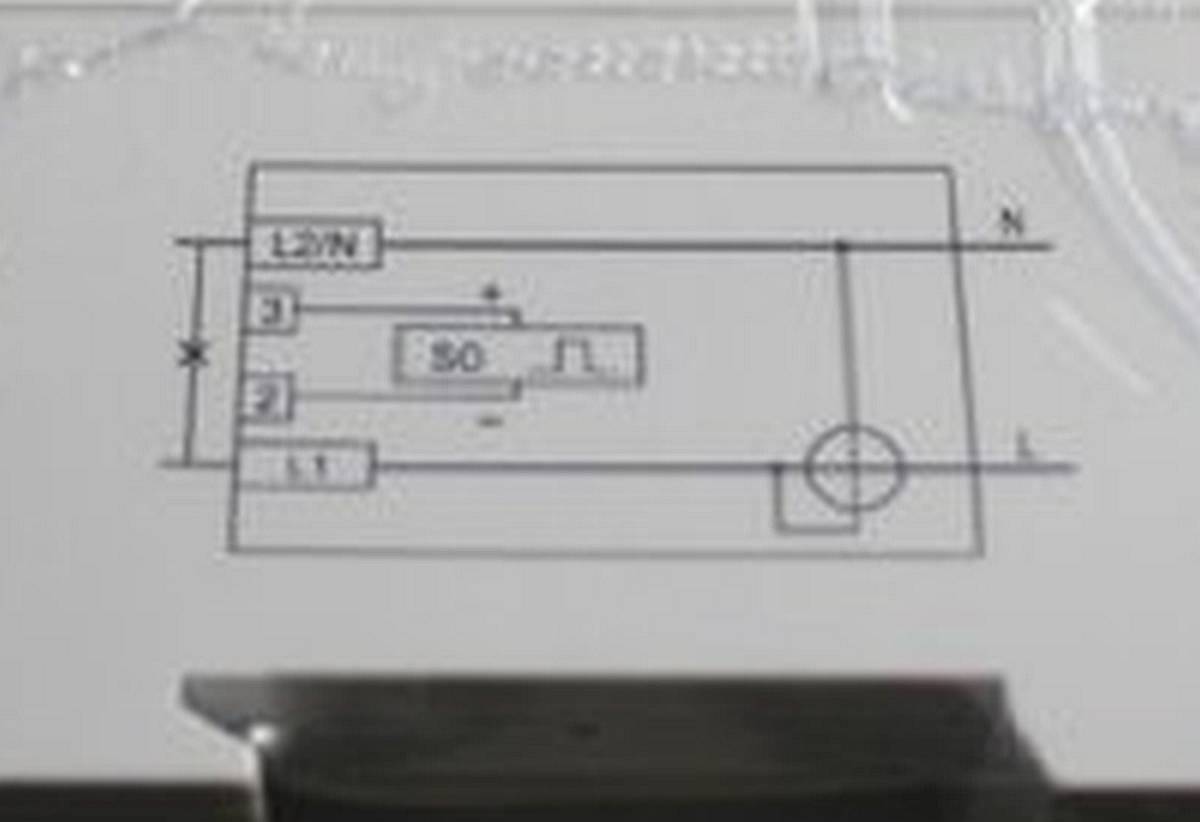

v tom tvém odkazu je fotka, kde je to namalované . . .

#3 Příspěvek od **Zaky** » 07 dub 2016, 20:36

http://g01.a.alicdn.com/kf/UT8cLeBXnNXX ... gOFbXl.jpg šipky jsou vstupy L a N, na druhé straně jsou výstupy, podle úrovně dotazu nabádám k maximální obezřetnosti, při práci vypnout hlavní jistič a nejlépe nechat zapojení udělat, nebo minimálně alespoň zkontrolovat odborníkem.

BOBOBO · #4 Příspěvek od **BOBOBO** » 07 dub 2016, 20:37

Zkus nám poslat fotky svorek . Sú nějaké pomalé .

procesor · #5 Příspěvek od **procesor** » 07 dub 2016, 20:48

Vstupné a výstupné svorky L a N majú skrutky-svorky určite pod plastovými krytmi, ktoré sa dajú po namontovaní zablombovať.

BOBOBO · #6 Příspěvek od **BOBOBO** » 07 dub 2016, 21:29

Myslíš , že se krade i jinde ?

#7 Příspěvek od **Achab** » 07 dub 2016, 21:51

K doplnění - svorky 2 a 3 uprostřed jsou impulsní výstup pro případné externí zařízení. Běžně se nezapojují.

mikrob · #8 Příspěvek od **mikrob** » 07 dub 2016, 22:33

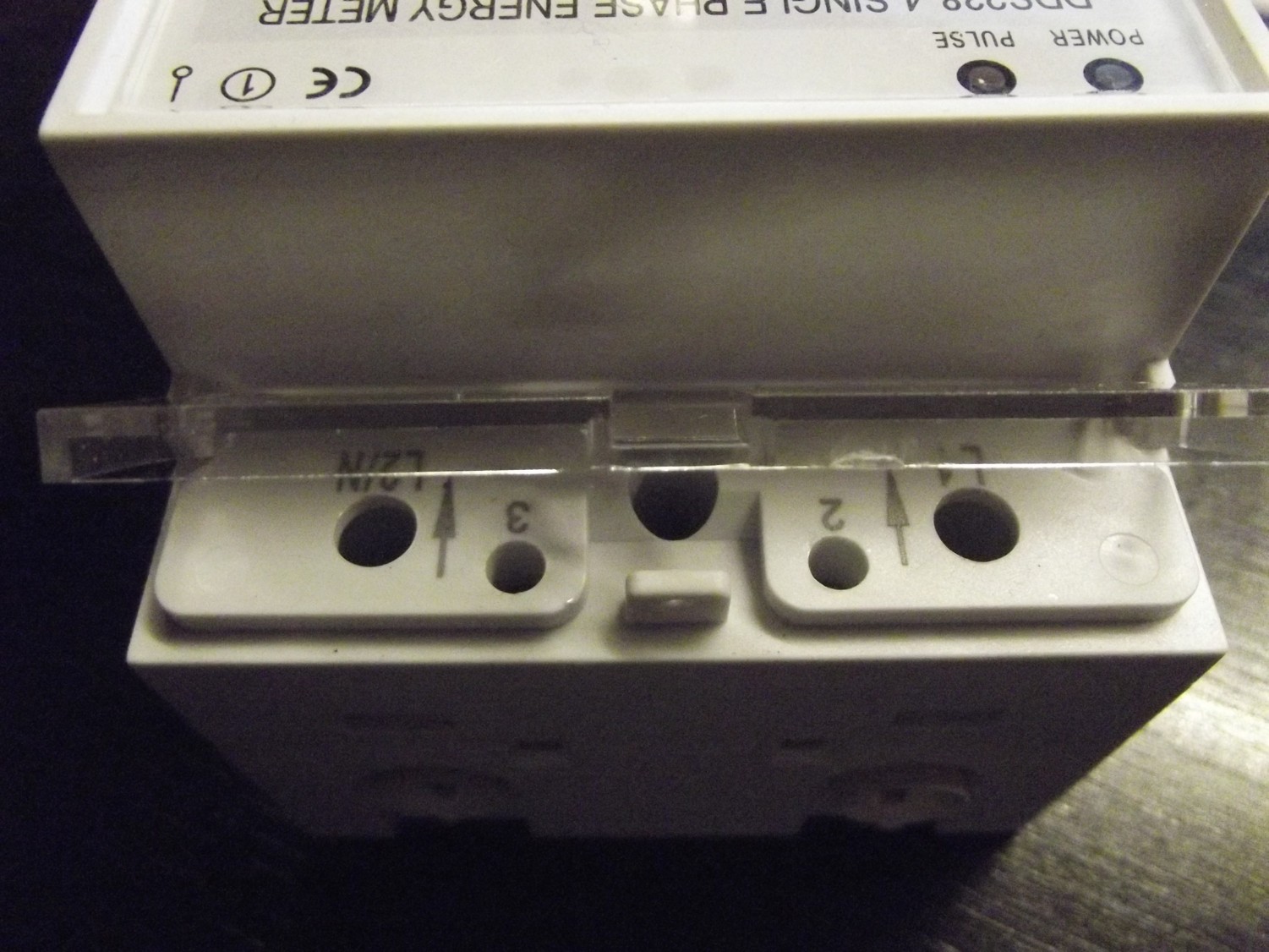

svorky L1 a L2/N mají šroubky s hrotem a jsou označeny jako přívodní, svorky 2 a 3 jak tu někdo psal jsou asi na impusy (800 imp/kWh). Ale nevím jak jsou myšleny svorky odvodní, žádné tu nejsou. Přívodní svorky jsou v jakémsi tunelu kde šroubky jsou pouze na přívodu.

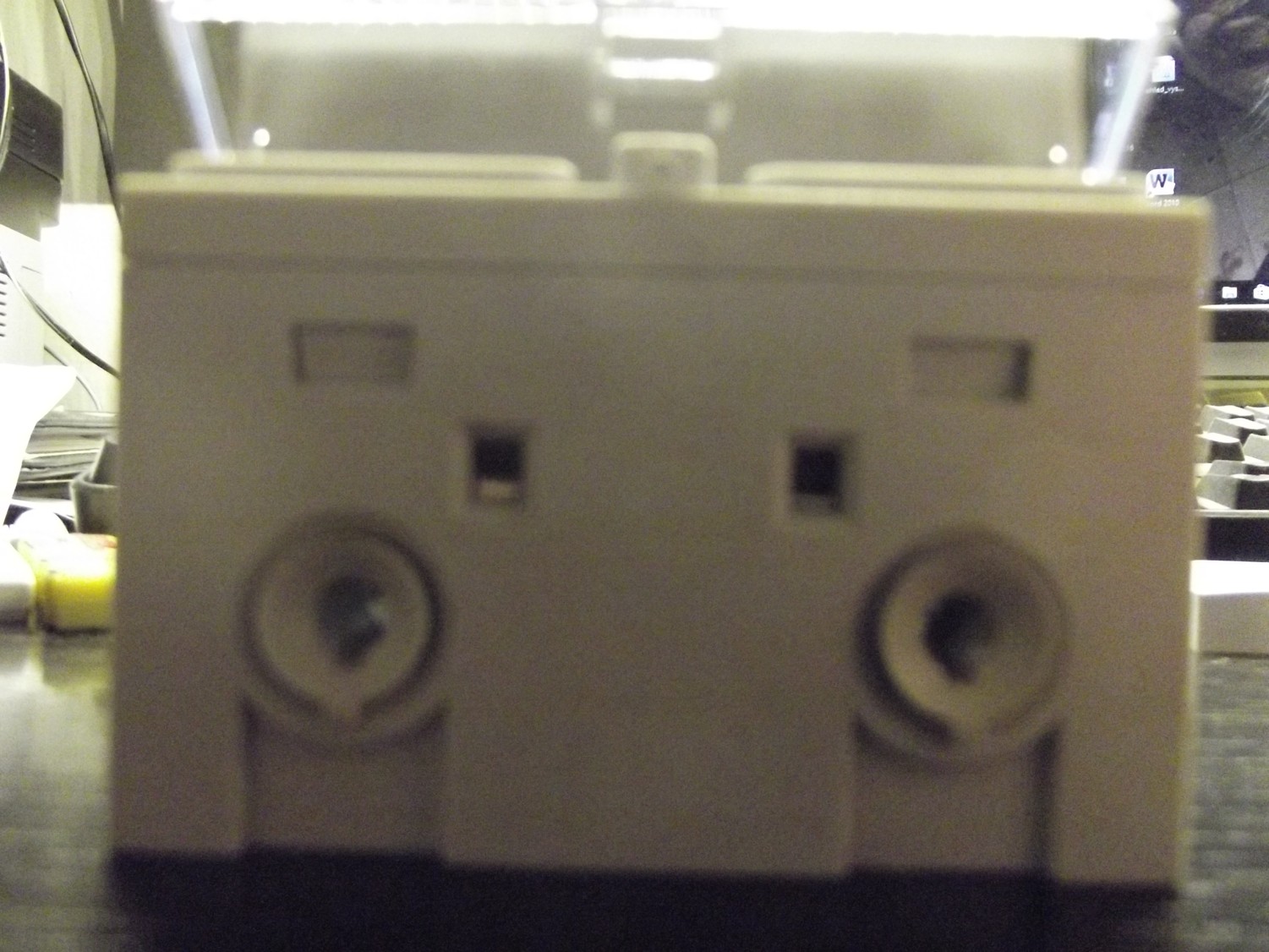

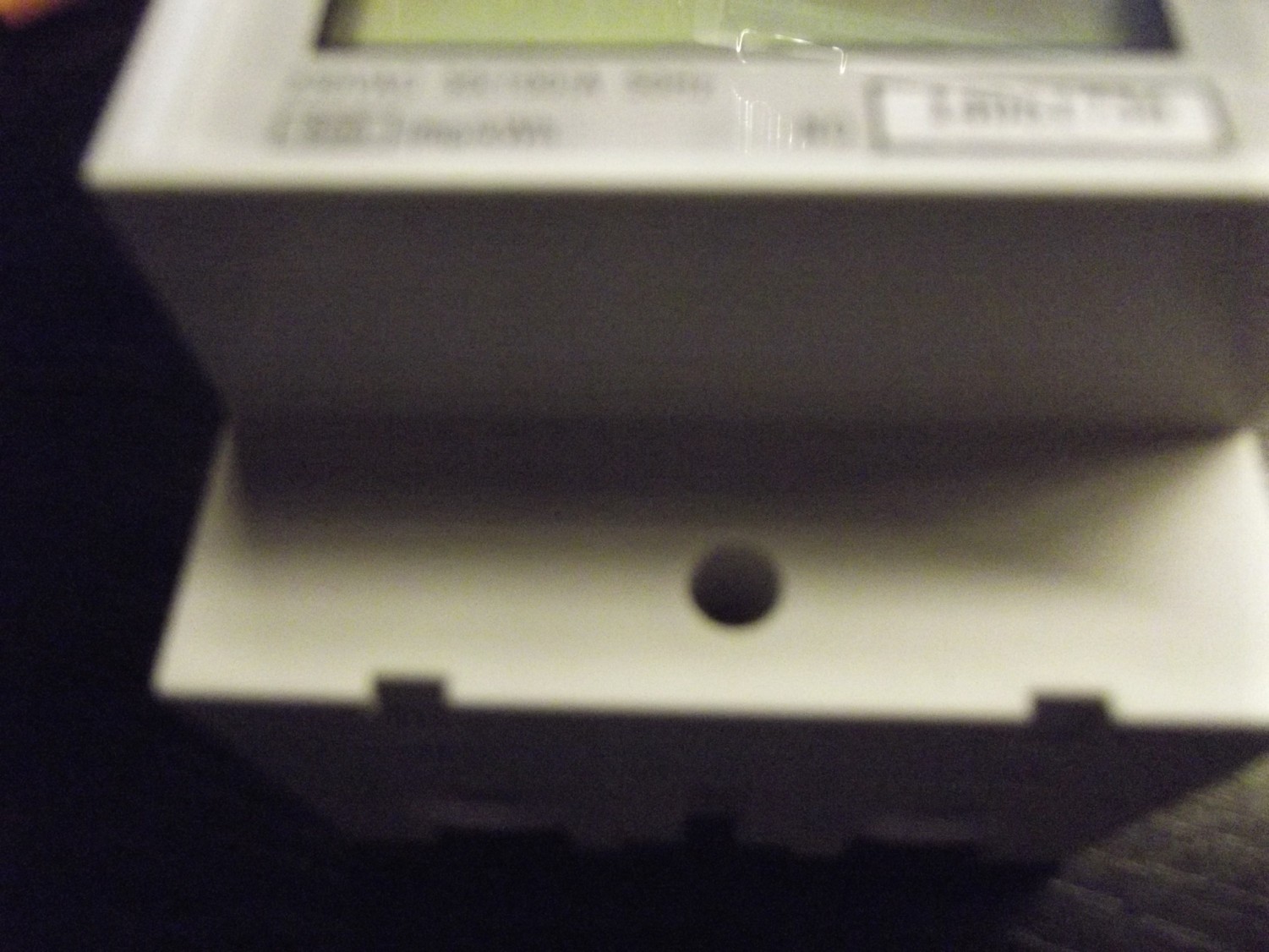

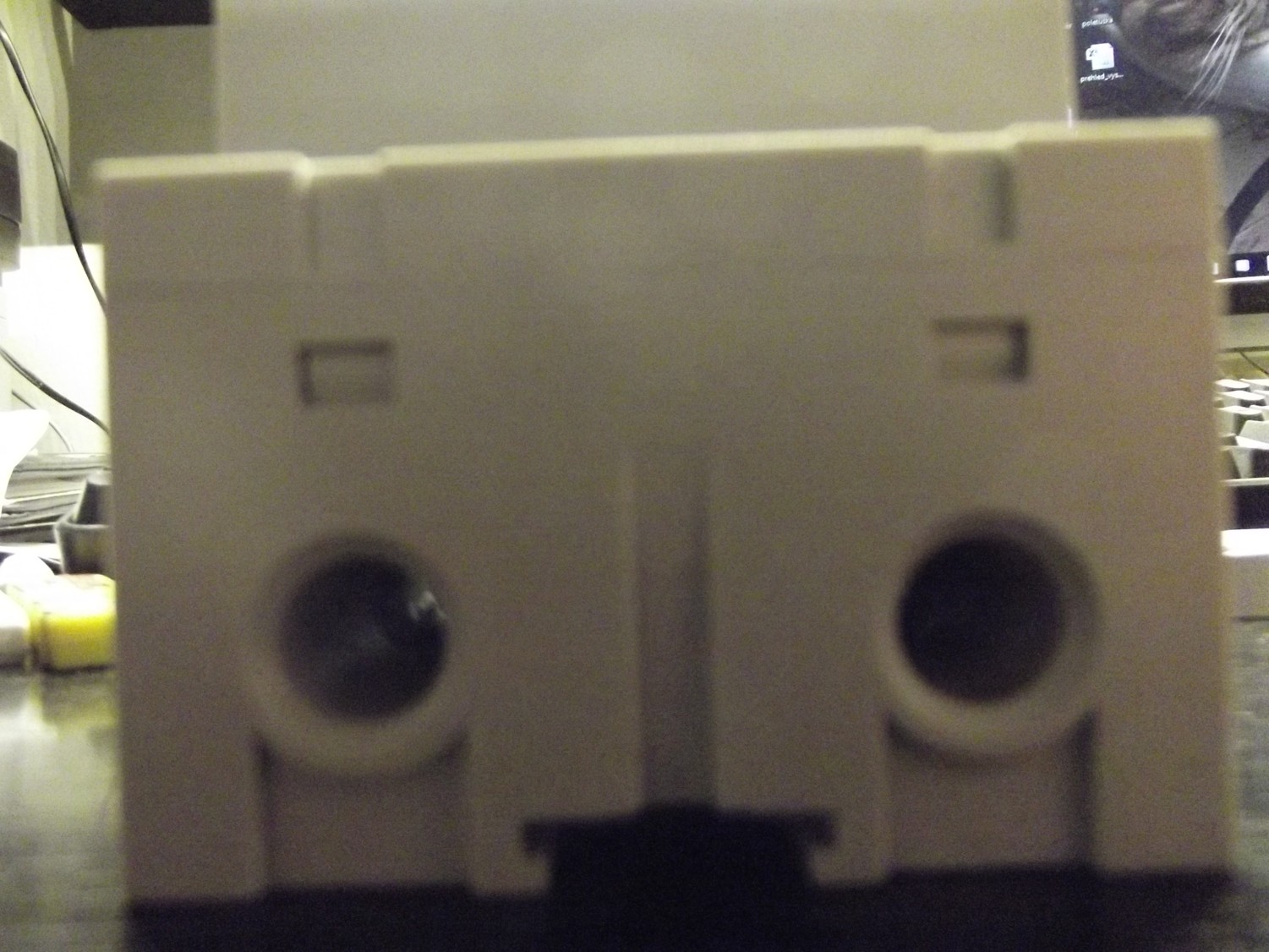

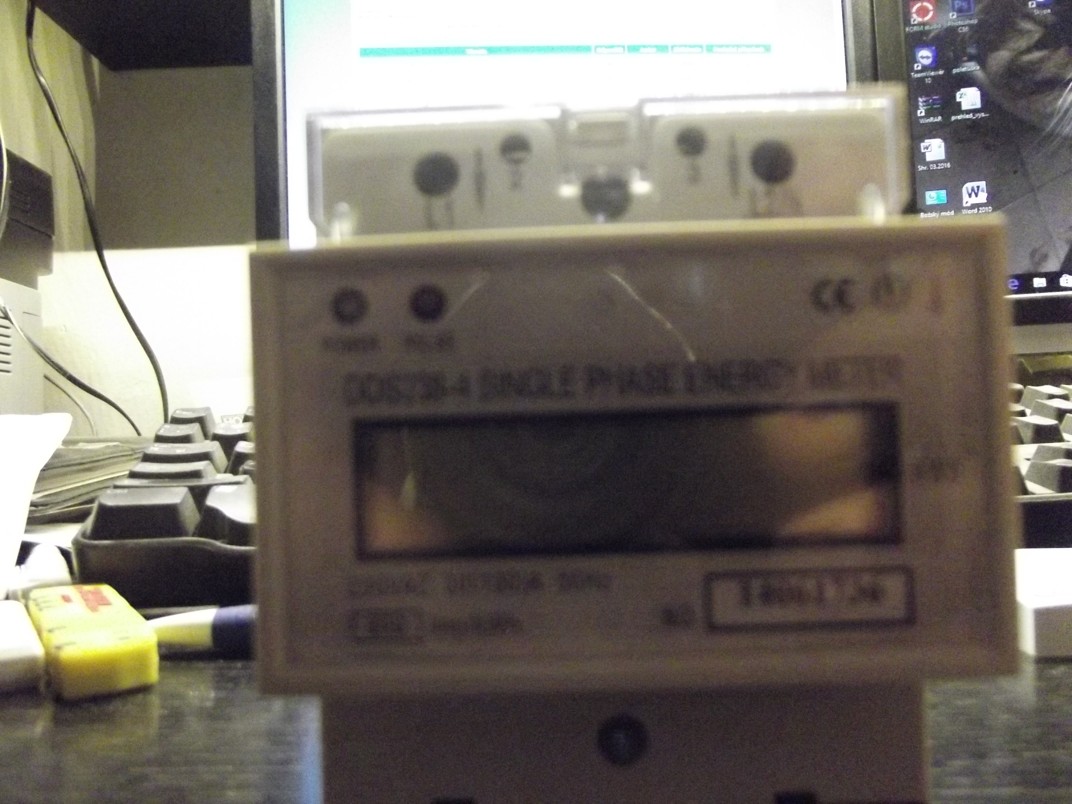

Přidal jsem nějaká fota, omlouvám se za neostrost.
Připadá mě to jako, že to měří snad pomocí indukce.

procesor · #9 Příspěvek od **procesor** » 07 dub 2016, 23:24

V zásade to tak môže byť. Vodiče sa presunú krížom (cez "tunel"). Vo "Fázovom" tuneli je feritový toroid so štrbinou, v ktorej je halová sonda na meranie prúdu.
Na vstupnej strane skrutkami sa privedie do systému snímanie napätia.

BOBOBO · #10 Příspěvek od **BOBOBO** » 08 dub 2016, 06:00

Inu dělá to na mne stejný dojem . Pokud jsou ty díry skrz pro dráty s izolací bude to tak , dráty se jen provlečou bez přerušení . Fotka neukazuje . V tom případě se jen červi provrtají skrz izolaci a tím má napěťový i zdrojový přívod . Výstup předpokládám pulzy po určitých Wh . Je tam +- , takže dodržet .

weed_smoker · #11 Příspěvek od **weed_smoker** » 18 dub 2016, 18:14

Jakože tim protáhnu černej a modrej,pak dotáhnu imbusy,který se zavrtaj do mědi skrz obal a je to zapojený :?:

Zajímavej to vynález,kolik stál?.

mikrob · #12 Příspěvek od **mikrob** » 18 dub 2016, 18:46

Np kámoše to stálo asi 500 Kč, ale funguje to tak.
