Zapojení komínového ventilátoru

[Chenzee]

Dobrý den, rád bych se zeptal, zda je rozdíl, když zapojím motor komínového ventilátoru instalovaného za kotlem tak, jak je uvedeno v DS ventilátoru (obrázek přikládám), či přehodím L a N vodič. Nejde mi teď o otočení směru otáček motoru, ale zda může dojít k nějaké závadě při přehození L a N.
Ventilátor je napájen z jednotky kotle, která mu řídí otáčky.
Děkuji předem za odpovědi, případně vysvětlení, proč to vadí.

[BOBOBO]

V klidu přehoď . Jediné , co by mohlo dělat problém by bylo přesunutí přívodního vodiče, je jedno zda je to N či L , na druhý vývod kondenzátoru ve schématu . Ale také nemuselo . Záleží na konstrukci motoru . Ale točil by se obráceně . Nezkoušej , i když krátkodobě by to vydržet mohl ..

[Yarda1]

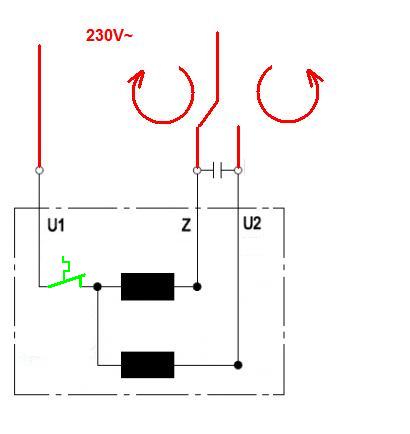

Nejdřív se chci zeptat, proč ti vadí zapojit to tak jak je to v dokumentaci. Pak co je to za obdélníček co je u něj napsáno U1 (pokud by to měl být termokontakt proti přehřáti vinutí, tak je zapojen nesmyslně). A co je to za elektromotor. Jednofázové elektromotory malých výkonů se kterými jsem měl co do činění měly dvě stejná vinutí a směr otáčení se řídil tím na kterou stranu kondenzátoru se připojil jeden z napájecích vodičů a bylo jedno jestli to byl fázový nebo střední vodič (EDIT viz obrázek, EDIT2 zapojení termokontaktu - při přehřátí vypne motor). Není na tom ventilátoru nějaký štítek?

Ventilátor je napájen z jednotky kotle, která mu řídí otáčky.

Jak ta jednotka kotle ty otáčky řídí? Je tam nějaký frekvenční měnič a řídí počet otáček nebo jen zapnutí a vypnutí?
Co jsem slyšel, přehození napájení fáze a středního vodiče prý může vadit elektronice řízení kotle kvůli nějakému čidlu.

[p32]

Děkuji předem za odpovědi, případně vysvětlení, proč to vadí.

V první řadě budou obrácené otáčky. V druhé potom, že to nebude odsávat spaliny ven, ale zvenku dovnitř a buď to něco zhasne nebo podnítí požár.
To je ze starého plynového kotle, např. Mora?

[breta1]

Přehozením L a N se otáčky nepřehodí

[voitano]

Pak co je to za obdélníček co je u něj napsáno U1 (pokud by to měl být termokontakt proti přehřáti vinutí, tak je zapojen nesmyslně).

Proč nesmyslně, jak jinak to lze ještě zapojit ?

[p32]

Přehozením L a N se otáčky nepřehodí

To je pravda jen jsem si hned neuvědomil, že jde jen o přehození drátů a ne přepojení na kondenzátoru.

[p32]

Pak co je to za obdélníček co je u něj napsáno U1 (pokud by to měl být termokontakt proti přehřáti vinutí, tak je zapojen nesmyslně).

Proč nesmyslně, jak jinak to lze ještě zapojit ?

A žárovka by ti takhle svítila?

[voitano]

A žárovka by ti takhle svítila?

žárovka ve ventilátoru svítí, co dál....?
Pořád netuším, proč je zapojený termostat nesmyslně.
(pokud tu teda není jen spousta hnidopichů, co jim vadí ten zkrat termostatu, což je jen tisková chyba)

[samponek]

Směr otáčení se nemění, vývod Z je rozběhové vinutí, mechanickým uspořádáním uvnitř motoru je směr daný. Druhý vývod 230V nepřehazuj na svorku určenou pro připojení kondenzátoru, šprajcovalo by se to.

[p32]

A žárovka by ti takhle svítila?

žárovka ve ventilátoru svítí, co dál....?
Pořád netuším, proč je zapojený termostat nesmyslně.
(pokud tu teda není jen spousta hnidopichů, co jim vadí ten zkrat termostatu, což je jen tisková chyba)

Děláš si fakt srandu nebo jsi na tom tak špatně? Ty zapojíš žárovku na jeden drát stejně jako ten "termostat", tj. se zkratem mezi vstupy a ona ti svítí? Proč tedy nepřiznáš, že termostat zapojený tak, že je mezi vstupy zkrat, tak nemůže fungovat a furt se vymlouváš na to, že nic netušíš?
A zkus taky konečně odpovědět (pokud to opět není vládní tajemství), co je to za kotel a proč máš potřebu ty dráty přehazovat.

[Chenzee]

Omlouvám se, dostal jsem se na PC až teď. Kotel je to fungl nový, ventilátor je ebm r2e210-ab34-05, datasheet lze z internetu bez potíží stáhnout.
1) nemám potřebu jej zapojit obráceně, ale v dokumentaci kotle bylo schema zapojení, které tomuto ventilátoru neodpovídalo (asi jiný typ ventilátoru)
2) ten "čtvereček je hallova sonda na zpětnou vazbu otáček, v zapojení se nepoužívá
3) druh řízení otáček nevím, ale dle velikosti krabičky odhaduji triakové řízení.
4) zapojení prováděli topenáři (prý takový kotel dělali poprvé), elektrikáře neměli. Nebudu ani říkat, jak to zapojili co všechno u toho prý dělali. Osobně jsem u toho nebyl (není to kotel můj). Nicméně když jsem to pak zapojil dle barev, tak se z jednotky zakouřilo. Po schladnutí fungovala a funguje dál (ale co vidím štěrbinou v jednotce, tak shořel varistor). Pak jsem stáhnul ten datasheet a zjistil, že to mají nakreslené obráceně než jsem to zapojil já. Proto se ptám, zda se z toho zakouřilo proto, že byly přehozeny L a N nebo to dostalo sadu už z předchozích testů oněch kamnářů nebo prostě náhoda.

Díky za váš zájem mi to vysvětlit.
Honza

[Chenzee]

Je to Kovarson MAKAK 25kW

[p32]

Ty informace nejsou ani tak pro nás, jako pro druhé s podobným problémem či hledání informací, co to tady budou někdy číst. On je vždycky problém z každého vytáhnout tyto informace skoro až na konec vlákna.

Jo, ti topenáři byli určitě odborníci na elektřinu i s revizí na elektřinu, že? To mě vždycky pobaví, jak se bere firma, který prý umí a dělá všechno a potom se tam objeví ještě další (cizí) kachličkář, který se ptá jak to má vykachlíkovat a vodoinstalatér či topenář dělají elektřinu. Ještě chybí, aby zedník montoval plyn a je to.
Kdybys tu instalaci elektřiny popsal hned, tak by se radilo jinak takže se nesmíš divit, že někteří hádali od pasu.

[Chenzee]

Díky všem. Pro mě je důležité, že i při přehození L a N vodiče by se nemělo kotoru a ŘJ nic stát. Alespoň to tak na mě z odpovědí působí a byl to i můj názor. Díky. Honza
