Zkoušečka AZ-15- VYŘEŠENO

Zpráva

#1 Příspěvek od **Michal22** » 07 dub 2016, 21:20

Můj známý, ještě aktivní důchodce, mě tohle dnes vrazil do ruky, že mu to už kdysi přestalo ukazovat, že nic jiného nechce (má doma multimetr, ale neumí s ním. A při opravování traktoru by multimetr mohl doznat úrazu).
Nová zkoušečka se prodává: http://www.prag-info.cz/_shop/AZ_15+Zko ... -8756.html
Ale s poštovným je to 380Kč, přitom je to ze šuplíkových součástek.

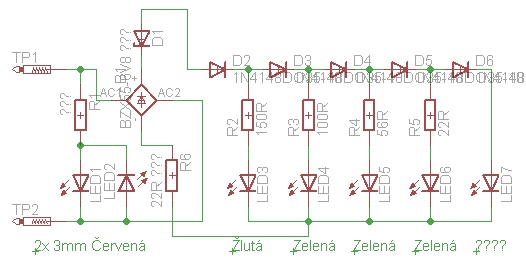

Problém je v tom, že mu to shořelo tak trochu plamenem, tak nevím:

1. R1 (totálně spálený)- zkusím dát (pro proud 2mA) 5,6kΩ.
2. R6 (proužky jsou zachované, tak snad 22Ω).
3. zenerka D1 ukazuje přechod v obou směrech (zajímavé), nápis je taky blbě čitelný (asi 6V8?)
4. LED7 je přerušená, nevím její barvu.
5. LED1 je sice taky šlus, ale LED2 přežila, tak to je v pohodě.

Nekuchal to někdy někdo? Neví někdo jaké tam reálně byly součástky?

#2 Příspěvek od **Zaky** » 07 dub 2016, 21:50

Asi se zkoušečkou zkusil měřit síť, při malém napětí by neshořela. Ledky pro polaritu a jejich odpor jsou bez problémů, ale ta přerušená led v měření napětí může být problém, různé led mají různé úbytky a bude se to všechno ovlivňovat. Zapoj to na regulovatelný zdroj a zkoušej, hodnou zenerky podle toho určíš. Možná by neškodilo přidat pojistku a varistor nebo transil, pokud se vejde, kdyby se v budoucnu opakoval pokus o měření sítě.

Hydrawerk · #3 Příspěvek od **Hydrawerk** » 08 dub 2016, 01:44

Nechtěl by známý nějakou podobnou zkoušečku, která ale v pohodě snese 230VAC?
http://www.gme.cz/zkousecka-napeti-rucn ... 0-p729-060
http://www.gme.cz/zkousecka-napeti-ac-d ... b-p722-397
http://www.gme.cz/zkousecka-12-690v-faz ... a-p070-994
Ale před koupí dobře prozkoumat!

ZVUK2000 · #4 Příspěvek od **ZVUK2000** » 08 dub 2016, 04:49

A naco by mu tak byly při měření v autoinstalaci 12V :roll:

procesor · #5 Příspěvek od **procesor** » 08 dub 2016, 07:22

Zenerka na cca 6...7V. Treba odskúšať

Odpor k ± ledkám 1k8...2k7, podľa typu diód (najskôr to budú 2mA diódy).
Krátkodobé preťažovanie vydržia.
Posledná LED bude asi červená (15V a viac).

omegatv · #6 Příspěvek od **omegatv** » 08 dub 2016, 10:17

Na meranie na traktore napetia okolo12V mu staci 12V ziarovka a naletovat dva kabliky,ak to sviti je to OK ak ne je nekde chyba.To musi pochopit aj decko.

Cowley · #7 Příspěvek od **Cowley** » 08 dub 2016, 10:37

Některé mají rozvod 24V, ale princip je stejný.

Jen u kombajnu prošpikovaného elektronikou jsem se jen se žárovkovou zkoušečkou moc nechytal...

Charos · #8 Příspěvek od **Charos** » 08 dub 2016, 14:43

LED budou spíše klasika 20mA, podle těch odporů, navíc lépe/více svítí, než úsporné.
Zenerka bude 11V(minim. indik. napětí dle popisu prodejce)-2V(žlutá led)-0,6V (D2) - 1,2v (Gräetz)=7,2V (maximálně, jinak se žlutá LED nerozsvítí) - vyzkoušet na zdroji.
Za přidanou ochranu bych se taky přimluvil.

#9 Příspěvek od **Michal22** » 09 dub 2016, 00:28

Tak jsem byl dnes ve svém centrálním skladu (

), nabral jsem si nějaké součástky a večer zkouším.
R1 jsem dal 2k2 (odpovídá proudu přes LED max. 5mA, svítivost dostatečná)
R6 jsem dal 22R (jak byl původní)
D1 jsem dal 6V8
LED1 jsem dal nějakou vypájenou odněkud, sice má trochu jinou barvu pouzdra jak LED2, ale pocitově svítí stejně, i proud odpovída
LED7 jsem dal nějakou vysokosvítivou červenou, co šuple dalo.

Funkce zkoušečky je v pořádku (samozřejmě to není měřák), hodnoty napětí podle popisu odpovídají reálným napětím. Přivedením 18V se proud přes LED3-LED7 drží do 20mA, tak jsem to překlenul zenerkou 18V. Pokud tam nacpe zase nějaké vyšší napětí, tak by snad měl první shořet odpor R6, případně i s doplněnou zenerkou.
No ale pokud to zase strčí do zásuvky (samozřejmě to nechce přiznat), tak může shořet kde co (včetně jeho).
Díky za nápady

Hydrawerk · #10 Příspěvek od **Hydrawerk** » 09 dub 2016, 00:49

ZVUK2000 píše:A naco by mu tak byly při měření v autoinstalaci 12V

No byla by odolná proti strčení do zásuvky na 230V. Jak jinak se mu to podařilo spálit?

ZVUK2000 · #11 Příspěvek od **ZVUK2000** » 09 dub 2016, 13:08

Ale v autoinstalaci kde ji potřebuje by mu byla na 3,14ču
