koupelna, zasuvky, chranic , IP

Zpráva

kobra · #31 Příspěvek od **kobra** » 09 úno 2010, 20:28

kbulda píše:Nebudeš mít asi problém s umístěním zásuvek, ale budš mít asi problém s umístěním vypínačů a světel.

http://elektrika.cz/data/clanky/znok030708/view

http://elektrika.cz/data/clanky/clanek. ... 81760/view

http://elektrika.cz/data/clanky/clanek. ... 21120/view

http://elektrika.cz/data/clanky/zona-0/view

http://elektrika.cz/data/clanky/umistov ... levek/view

nevím proč by měl mít problém ,když dodrží výšku ,zónu a krytí

milan222 · #32 Příspěvek od **milan222** » 10 úno 2010, 16:00

meril sem schvalne ve skole ten vypinac. umyvadlo od zeme 85cm, vypinac 110cm, vypinac od hrany umyvadla vzdalen 8cm. je to IP20, prozudovy chranic je. pokud je vyopinac nize jak 120cm od zeme, musí být zadalen od umyvadlaA MIN. 20CM NE?

kobra · #33 Příspěvek od **kobra** » 10 úno 2010, 17:07

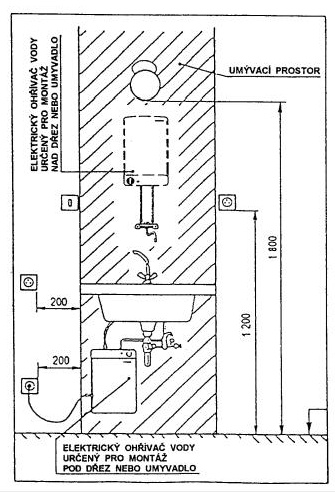

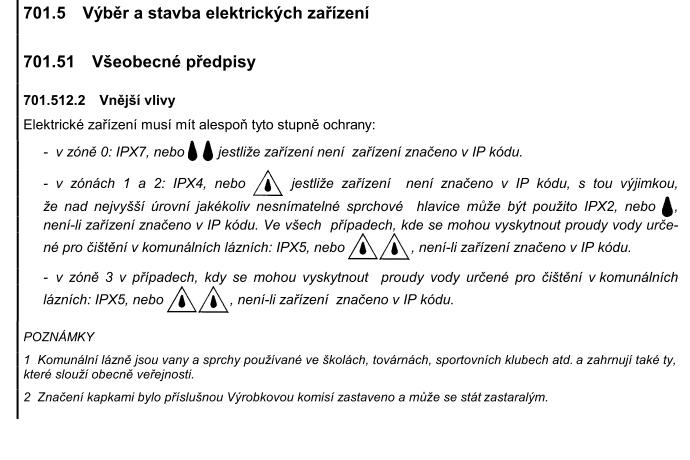

je to tak jak to je na obrázku a ne jinak.

Obrázky zbaveny zbytečné prázdné plochy a z názvů odstraněna diakritika. Příště už to udělej sám, prosím, než je vložíš.
Hill

Zbynek_ · #34 Příspěvek od **Zbynek_** » 28 dub 2016, 10:42

Chtěl bych se zeptat, jak se v praxi zapojuje ochranné pospojení zásuvek v koupelně. V projektu je uvedeno ´, že se musí vzájemně pospojovat vodičem cy 4. Já si, ale nějak nedovedu představit jak to provést, poněvadž pod ten šroubek co je v zásuvce se jen tak tak vejdou dva vodiče 2,5 na přívod a pokračování k další zásuvce......ale co potom ta čtyřka, která vede taky do zásuvky a musí pokračovat k další....poradí mi prosím někdo jak se to dělá v praxi?

franta1969 · #35 Příspěvek od **franta1969** » 28 dub 2016, 11:04

Máš tam jeden okruh pro pračku a druhý pro holící strojek. Pokud tam máš kotel nebo průtokový ohřívač, tak je to také na samostatný přívod.
Takže nic neodbočuješ .

Zbynek_ · #36 Příspěvek od **Zbynek_** » 28 dub 2016, 14:27

Pračka je samostatně to je pravda, ale ty zásuvky na strojek, fén atd jsou tam dvě. Takže z té první to pokračuje do druhé. A do nich by tedy měla ještě vést ta čtyřka na to to pospojení co vede od té pračkové do těchto dvou. Mám tam těch zelenožlutých drátů prostě nák moc.....

TAKJAN · #37 Příspěvek od **TAKJAN** » 28 dub 2016, 15:22

Když už chceš mít pospojené i zásuvky (což je diskutabilní), musíš to naprasit (jiné slovo pro všechny montáže pod přístroj není) svorkou. A protože 4mm2 do vago nevleze, dá se tam čokoláda. Pokud oba, či 3,4 vodiče protáhneš skrze oba šroubky, je to dobrý spoj. Pak to tam naprasíš. Jinak chránič není vůbec bůh. 20mA tě zabije zcela jistě, protože chránič nevypadne při menším proudu. Viděl jsem, jak to pomlátilo řadu lidí a pár jich bylo hodně otřesených, tak na cestu do nemocnice, což nikdo nedělá. Protože tam je chránič, tak co. Spíš to chrání zařízení s blbým odporem ap.. Jo chránič 5mA, to by byla jiná káva. A instalace a spotřebiče v superstavu teda.

Zbynek_ · #38 Příspěvek od **Zbynek_** » 28 dub 2016, 15:49

Děkuji za postřehy. Mohu se zeptat, proč nazýváte "naprasit

" montáž pomocí wago svorek pod přístroj? Bylo by možno to nějak rozvést, já mám za to, že dnes je to běžná praxe nebo ne? Navíc tady asi stejně moc možností nemám. Jinak koukal jsem, že wago svorky jsou do 4mm, takže by to i pomocí nich mohlo být pospojeno?

Zbynek_ · #39 Příspěvek od **Zbynek_** » 14 kvě 2016, 14:50

Měl bych ještě jeden dotaz ohledně pračky. Nakonec nebude vůbec v koupelně, ale v místnosti vedle(prádelna). Platí pro její zásuvku také ochranné pospojení vodičem CY4 pokud je mimo koupelnu? Selský rozum mi říká, že asi nemusí ale spoléhat se na to moc nechci :roll:

TAKJAN · #40 Příspěvek od **TAKJAN** » 14 kvě 2016, 21:43

Prádelna. Podlé staré definice to asi nebude prádelna. Spíš myslíš místnost s pračkou, že. Takže žádné mokro ap.. V tom případě zbytečné.

Zbynek_ · #41 Příspěvek od **Zbynek_** » 15 kvě 2016, 12:59

Děkuji za radu. Spíš teda než prádelna, tak šatna s pračkou a sušičkou. Voda je přivedena pouze do pračky. Ochranné pospojení tedy dělat nebudu...

p32 · #42 Příspěvek od **p32** » 15 kvě 2016, 14:54

A nezapomeň si tam do té šatny dát pořádné odvětrávání nebo to tam bude jak v prádelně. :wink:

weed_smoker · #43 Příspěvek od **weed_smoker** » 18 kvě 2016, 17:28

Zbynek_ píše:Chtěl bych se zeptat, jak se v praxi zapojuje ochranné pospojení zásuvek v koupelně. V projektu je uvedeno ´, že se musí vzájemně pospojovat vodičem cy 4. Já si, ale nějak nedovedu představit jak to provést, poněvadž pod ten šroubek co je v zásuvce se jen tak tak vejdou dva vodiče 2,5 na přívod a pokračování k další zásuvce......ale co potom ta čtyřka, která vede taky do zásuvky a musí pokračovat k další....poradí mi prosím někdo jak se to dělá v praxi?

Tu 4-ku jsem dával samostatně na spodní šroubek PE spony s kolíkem,přívodní 2.5 shora.Dneska se to dělá málokde,pospojujou se jenom kovový díly a potrubí.Naštěstí žádná zásuvka s pospojením,co jsem viděl, nikam nepokračovala.I tak to byla pakárna (hlavně v obkladech) a někdy jsem musel dát delší ten mosaznej šroubek.Někdo na tu 4-ku fláknul normálně voko a pak se tam přívodní PE (2.5) vlezly normálně,4-ka nezabírala celej šroubek.
