Nabízím nekompletní starou autonabíječku

Zpráva

varok · #1 Příspěvek od **varok** » 17 dub 2016, 10:07

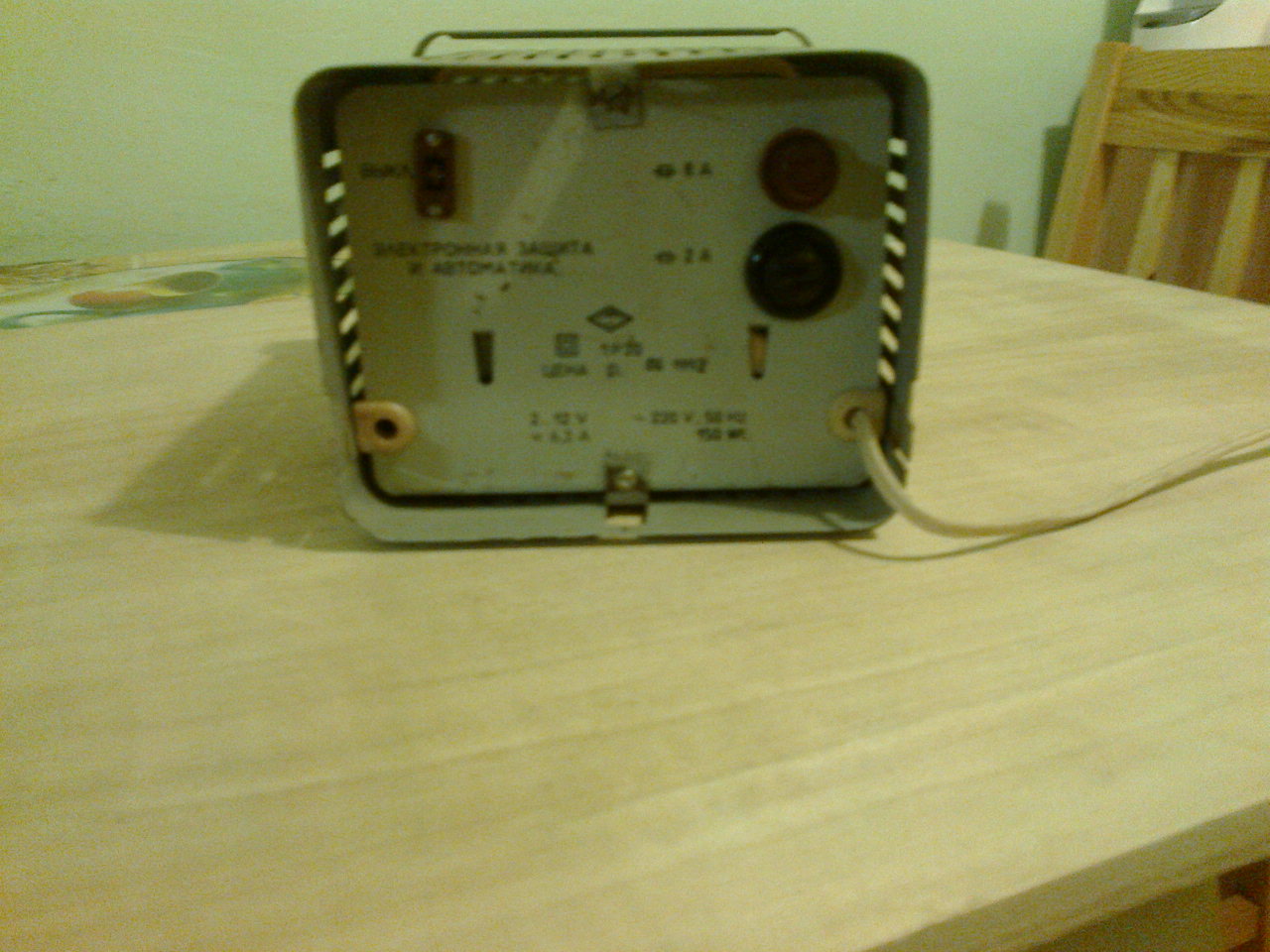

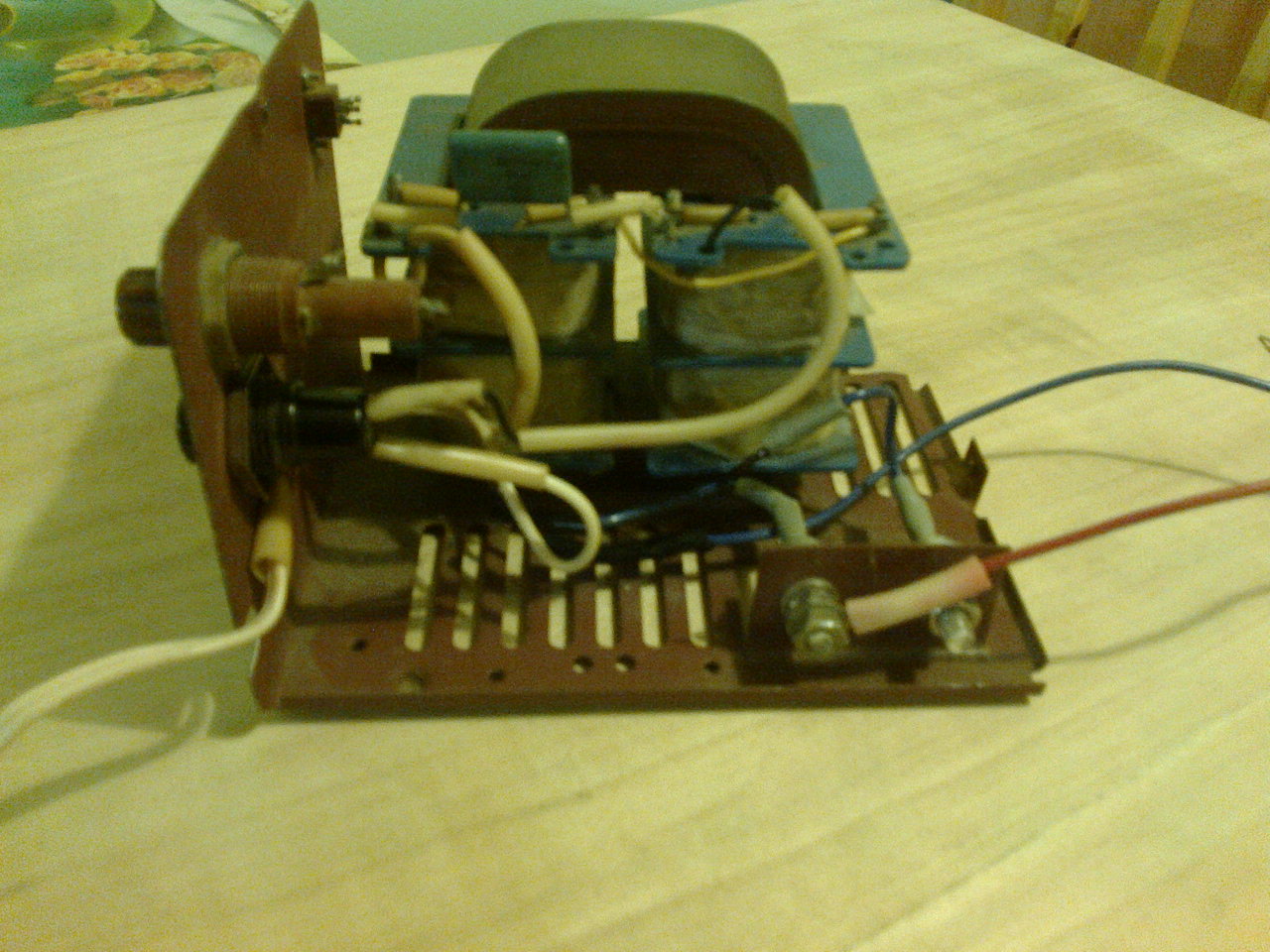

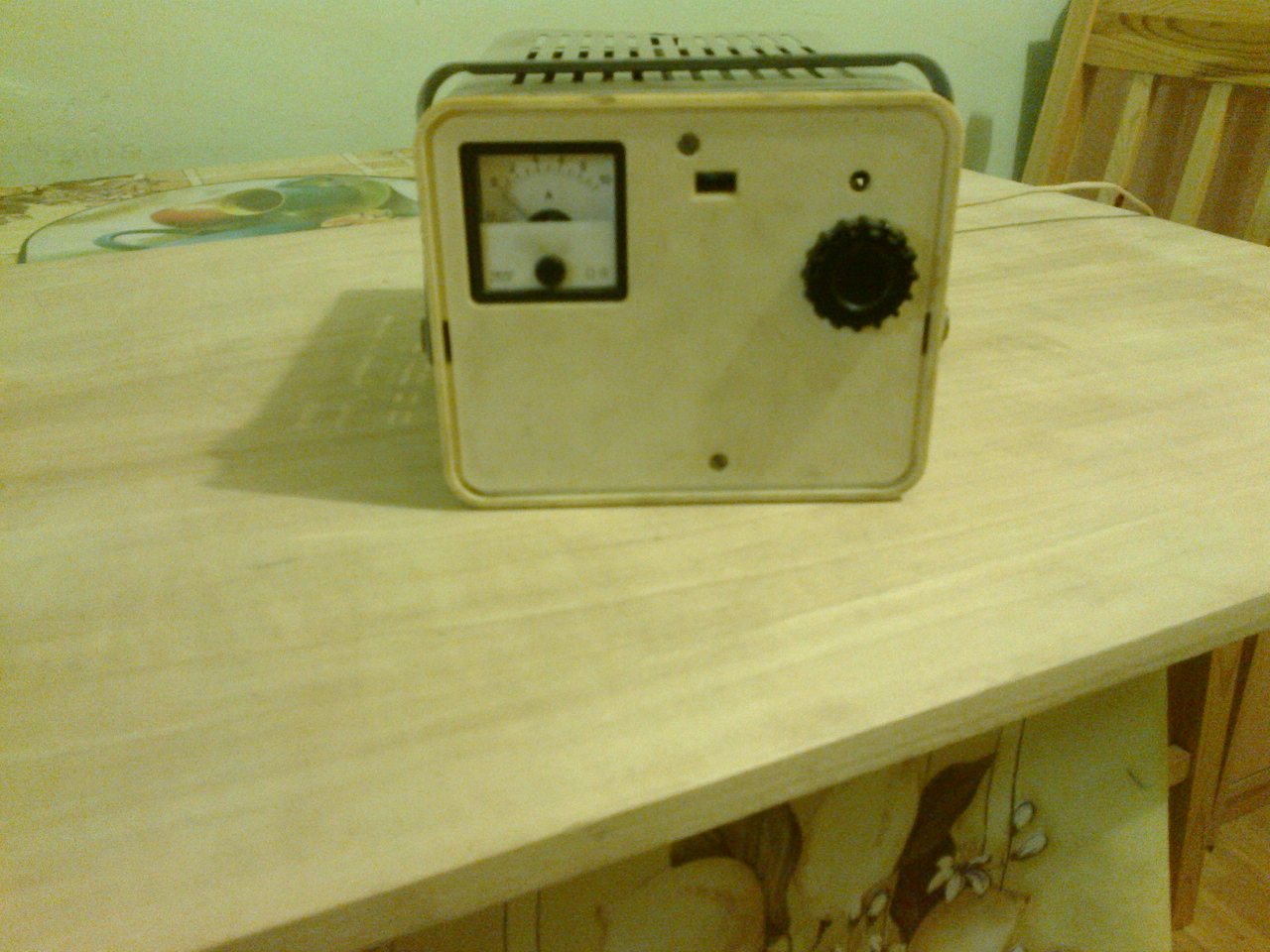

Nechtěl by někdo starou ruskou nekompletní nabíječku? Nekompletní proto, že kdysy strejdovi shořela deska s elektronikou. Vzal to tatík na opravu, potom se k tomu nějak nedostal. Je to tedy jen plechová krabice s A-metrem, trafo z C plechů a dvě usměrňovací diody. Samozřejmě přívodní šňůra a pojistky. Trafo dá 6A, asi 12,5V. Cena 300,- kč

#2 Příspěvek od **EKKAR** » 17 dub 2016, 10:33

Znám, na vojně jsem ji jedný gumě opravoval, byla s tyristorem řízeným dvojicí těch jejich šmejdovejch Si trandů KT312/315 a KT361, co měly betu v rozmezí 20 až 50 a nikdo se pořádně nikdy nedozvěděl, co jsou za typ - takový ty oranžový nebo žlutohnědý do pryskyřice zastříknutý mrdky s páskovýma vývodama, co uhnily nebo upadly i po křivým pohledu... V nabíječce měly simulovat UJT relaxační generátor impulsů spínajících tyristor v závislosti na nastavení potenciometru = jakýsi fázový řízení...

Nakonec to skončilo kompletní náhradou elektroniky za zdroj řízenej 723 a s výkonovým trandem KD501 ...

procesor · #3 Příspěvek od **procesor** » 17 dub 2016, 14:12

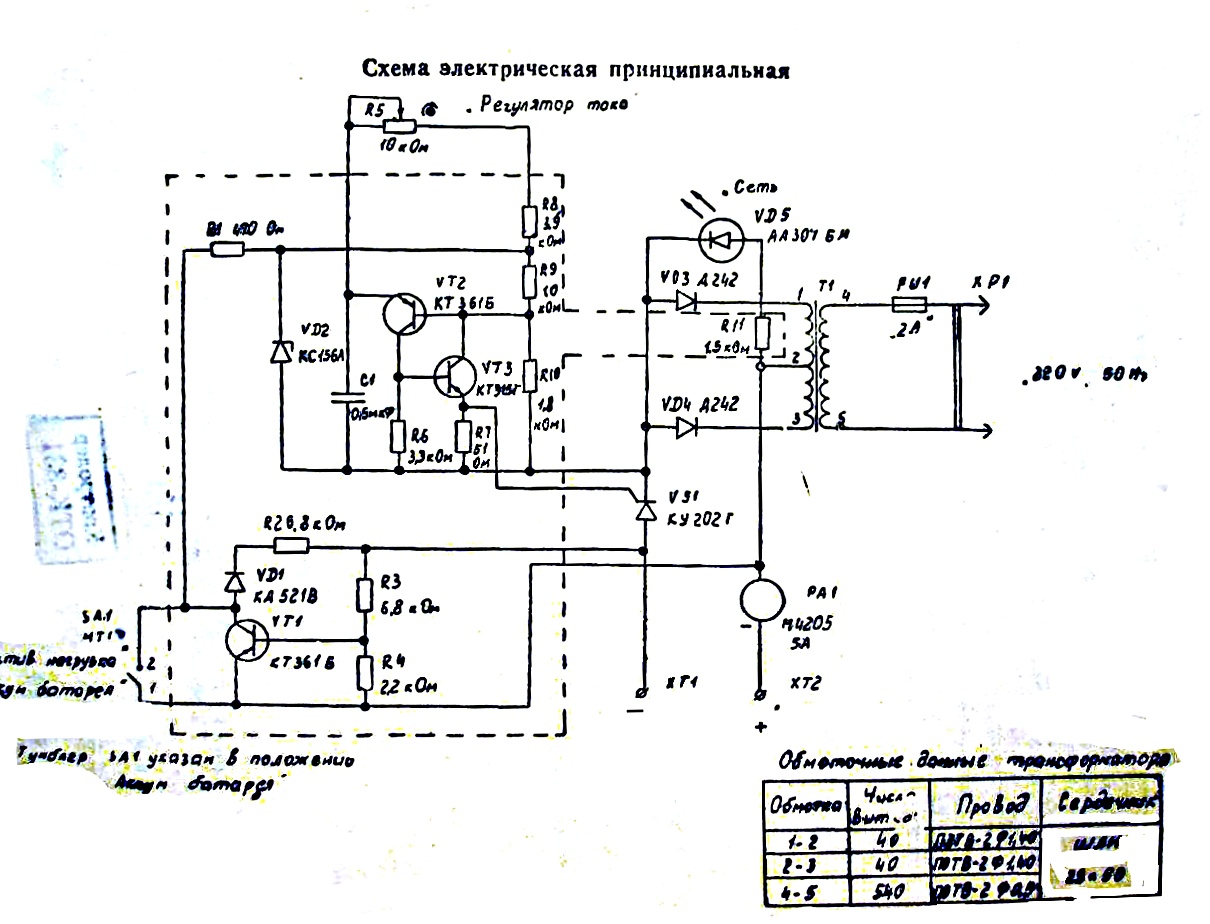

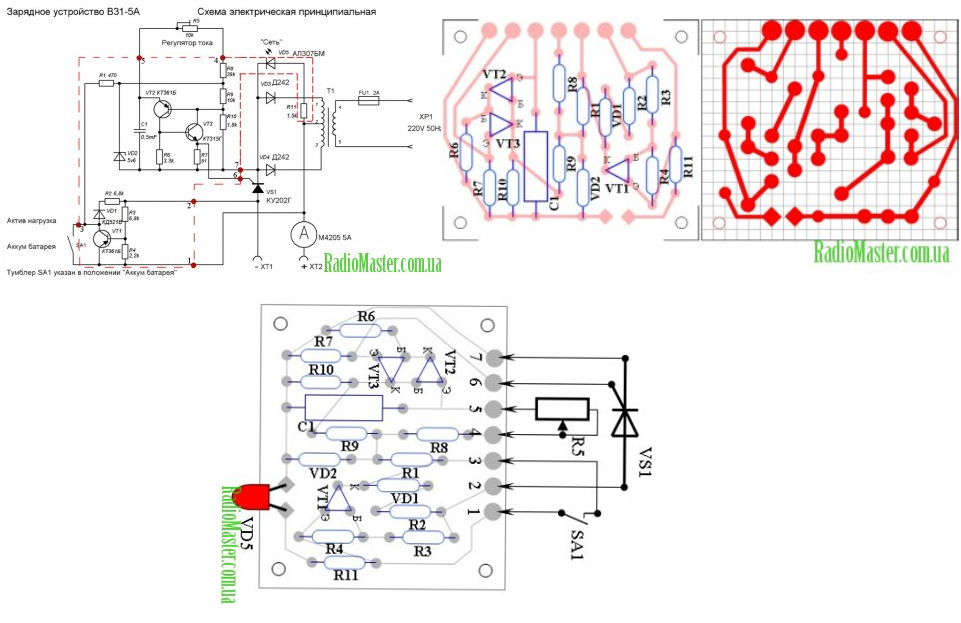

Toto tam bolo na doske.
Inak jednoduchá, s ochranou prepólovania a skratu.

#4 Příspěvek od **EKKAR** » 17 dub 2016, 18:29

Největší problém u (skoro) všech exCCCP konstrukcí je, že oni třídili součástky podle kvality, napěťový odolnosti a u trandů i podle bety do minimálně 6 tříd od každýho typu - a když dělali nějakou konstrukci průmyslově, tak používali zásadně tříděný součástky - a učunit náhradu bylo víc než záhodno součástkou stejnejch parametrů, jinak hrozila minimálně potřeba znova dotahovat nastavení pracovních bodů každýho stupně (!!!) - a když se použily trandy s vyšším zesílením na místě "slabších", tak v případě "přeskočení" o víc jak dvě subtypový označení už hrozilo, že se zařízení zablokuje, protože zesílení náhradního trandu bylo tak vysoký, že ho do saturace zablokoval už klidovej proud předchozího stupně, ktrej počítal s menší betou toho nahrazovanýho trandu. A co bylo nejhorší - "správočníky" neboli tabulky, podle kterejch by se dalo dohledat podle kódu na součástce její zesílení i maximální provozní napětí, to byla věc "savěršénno sekrétnaja", dostupná jen vyvoleným - prostě dohledat to nebylo jak a kde. Zažil jsem to párkrát a od tý doby se používání ruskejch polovodičů pokud možno vyhejbám ...

fredis · #5 Příspěvek od **fredis** » 17 dub 2016, 20:25

Dovolím si maličko nesouhlasit :wink:

. Katalogy součástek existovaly i u nich celkem běžně, "savěršénno sekrétnaja" nehrozí, když je i nás rozdávali :lol:

. Mám jich od nich několik..Jeden tuším i s věnováním :oops:

.

#6 Příspěvek od **EKKAR** » 17 dub 2016, 23:35

Asi jak kde a jak komu - já například sloužil na vojně u mašin "Sdělano v SSSR" a ty katalogy jsme tam neměli - jen část z nich, která se týkala konkrétních typů použitejch v aparatuře, doslova "vejcuc" - a s razítkama "Přísně tajné" i "Savjeršénno sekrétno". A v Česku jsem na ně nikde volně nenarazil, zase jen v případech, kdy někdo nějakej typ popsal do Amára.

procesor · #7 Příspěvek od **procesor** » 18 dub 2016, 06:39

VT3 npn http://www.5v.ru/ds/trnz/kt315.htm
VT1,VT2 pnp http://www.5v.ru/ds/trnz/kt361.htm
VD2 zener 5V6 http://chiplist.ru/stabilitrons/KS156A/
Thyristor http://www.chipinfo.ru/dsheets/thyristors/ku202.html

#8 Příspěvek od **EKKAR** » 18 dub 2016, 19:00

Jo, dneska, 2016, když je interfernet dostupnej přes satelit i v Antarktidě, samozřejmě že ty data najdeš. Ale kdo je potřeboval v době o 30 roků zpátky, ten ví vo čem sakra píšu ...

procesor · #9 Příspěvek od **procesor** » 18 dub 2016, 20:45

Ja nič, ja muzikant

Dnes nie problém kúpiť hoci aj originály. V tomto prípade by to bolo ale zbytočné. Z tranzistorov vyhovie každý univerzál do 50V a 100mA , thyristor aj Tesla KT701/702. To trafko aj tak nedá viac ako 4-5A (ukázané na tom meráčiku).

#10 Příspěvek od **EKKAR** » 19 dub 2016, 01:40

Nemám důvod je kupovat - mám jich "trofejních" plnou hrst a po těch zkušenostech je mám víceméně jen do počtu - jinak jsou na hovno i do praku, protože jsou moc lehký.A pokud by je někdo chtěl kupovat a dávat do nějaký i bastlířský konstrukce, popřeju mu jen upřímnou soustrast... Je pár výjimek, třeba výkonový trandy řad KT80X a KT91X jsou velice slušný, ale ty prťavý červený, hnědý a žlutý "bakeliťáky" jsou opravdu šitky. Byl problém s nima rozchodit i symetrickej astabilní klopnej obvod, kterej jinak při pouhým dodržení polarity napájení chodil na plochou baterku doslova se vším "co šuple dalo" - s germániem i s křemíkem, s nízkovýkonovýma trandama z Tesly z řady KC i s KF, když se místo LEDek daly do kolektorů 5W žárovky a místo plochý baterky se připojil na stejný napětí nastavenej zdroj (kvůli vyššímu proudu), překlápěly se v něm naprosto korektně i Bublifuckovy nejoblíbenější "kádéčka" = KD501 - 503, nevadily mu japonský ani německý tranzistory - akorát když se do něj zapojily CCCP KT312/315 nebo komplementární PNP typu KT361, neměl jsem nikdy jistotu jestli se AKO rozkmitá ...

varok · #11 Příspěvek od **varok** » 04 kvě 2016, 15:58

Tatík ji kdysy dostal na opravu. Deska s elektronikou byla celá černá, prostě spálená. Tatík desku vyhodil, že udělá nějakou novou modernější, ale nakonec se k tomu už nedostal.

Trafo i diody jsou plně funkční.

Nikdo tedy nechce? Cena 250,-kč.
