AT27c256R - 70PU a Willem PCB5.0T

Zpráva

Pilnajs · #1 Příspěvek od **Pilnajs** » 27 kvě 2016, 20:11

Dobrý den/večer.

Měl bych na vás prosbu. Potřebuji se naučit naprogramovat tyto chipi AT27C256R-70PU které jsem zakoupil na gme.cz (jde o chipi nemazatelné UV, takže bych to nerad zkazil) a SST27SF256. Pořídil jsem na to programátor Willem PCB5.0T který jsem zakoupil na Alliexpresu i ze vším potřebným vybavením. Programovací program mám ten co přišel na CD s Willémem tedy Eprom50 0.98D11. V PC mám Win XP. Našel sem si datashet k chipum (27C256) a tam sem vyčetl že Vcc=6,3V a Vpp=13V. Vím že se to nastavuje jupry na Willémovi ale ubec nevím jak, stejně tak nevím jak mám správně nastavit program v PC. Nejspíše Divice -> Eprom -> 27C256? Ale co nastavit dál netuším. Bude to už 10 let co jsem něco podobného dělal, tenkrát ještě na střední škole (s jiným programátorem). Byl by někdo prosím tak ochotny, a napsal by mi podrobný návod jak správně postupovat? Moc děkuji Jakub.

#2 Příspěvek od **Zaky** » 27 kvě 2016, 20:59

V kostce máš postup OK, nastavení Willema můžeš zkouknout voltmetrem, nebo osciloskopem, připoj se na příslušné vývody a zkus spustit programování bez IO. Na ověření, než začneš ničit OTP, bys mohl zkusit nejdřív epromku s okénkem, když to nebude dobře, smažeš ji a máš další pokus.

Pilnajs · #3 Příspěvek od **Pilnajs** » 28 kvě 2016, 10:28

Děkuji. Willéma bych tedy měl nastaveného. Napájím ho 14V z adaptéru, teď jsem to proměřoval a Vpp = 12,92V, Vcc = 6,38V na konektoru ISCP a na pinech pro Vpp a Vcc patice ZIX.

Stále si ale lamu hlavu s nastavením programu v PC. Nevím jestli to mám dobře. Přidám sem pár screenu pro představu co mi není jasné.

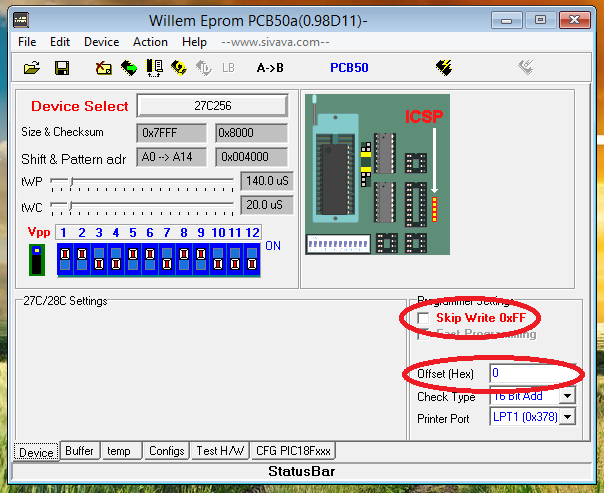

1) zaškrtnout nebo nezaškrtnout Skip Write 0xFF? K čemu slouží?
2) Offset (Hef), Mám ponechat takto nebo přepsat? např: 0X00000.. K čemu slouží?
3) měnit nějaké jiné nastavení? K čemu slouží?

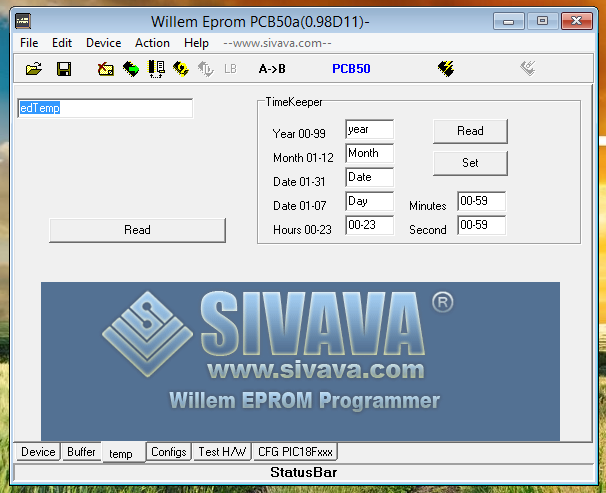

4) Screen 2 - Předpokládám že to je nějaké nastavení datumu a názvu programu který chci vypálit, ale jisty si tím tedy nejsem. Navíc nedá se tam nic změnit, psát lze pouze do zvýrazněného okénka vlevo nahoře, zmáčknu-li ale Read objeví se v něm "HR"

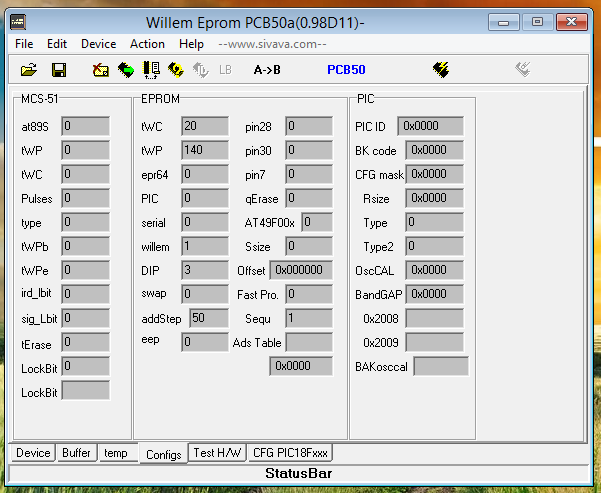

5) Screen 3 - Vůbec nevím abych se přiznal.

U 1) - 3) asi tuším co je co ale jistý si tím nejsem

Byl by prosím někdo tak ochotný a poradil mi, případně i trochu vysvětlil? Děkuji Jakub.

#4 Příspěvek od **Zaky** » 28 kvě 2016, 20:47

Willema sice neznám, ale podle těch nastavení to vypadá, že můžeš vše nechat na defaultech, nastavení času tady nemá smysl, to je pro paměti s RTC, offset 0 znamená programování od začátku adresního prostoru, to je OK, nepálit FF je o tom, že eprom je defaultně vymazaná do FF a tudíž zapisovat FF jaksi nemá smysl, ale podle mě na tom nezáleží, jen to může přispět k rychlejšímu programování. Stále doporučuji vypálit zkušebně nejdřív okénkovou verzi eprom.
