výkonová část kontroléru malé vawt

Zpráva

apam · #1 Příspěvek od **apam** » 13 čer 2016, 22:20

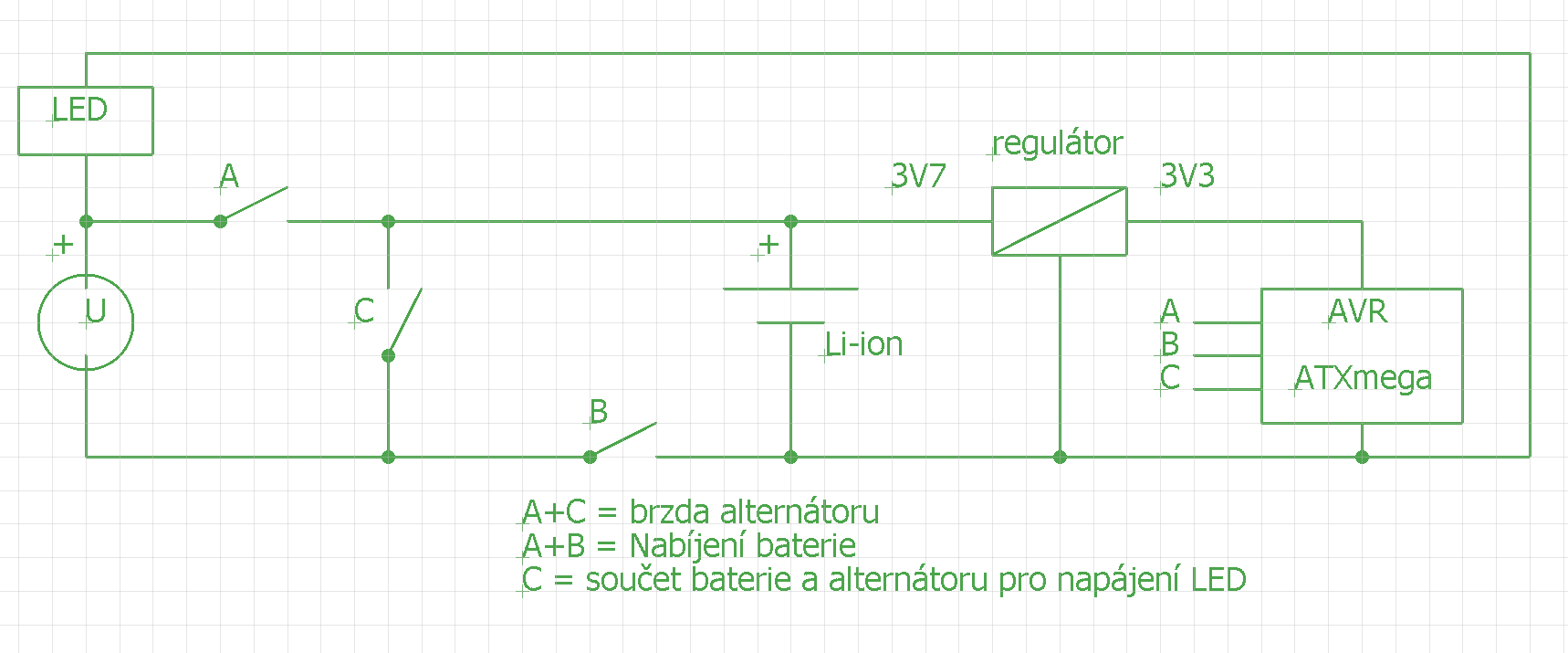

Dobrý den, potřeboval bych poradit se zapojením spínacích prvků v kontroléru malé větrné elektrárny. Maximální proud vyvinutý alternátorem je 1A při 10V. Na přiloženém schématu je návrh celého zapojení, které bude fungovat ve třech režimech.

1. brzda alternátoru (při silném větru zkratuje výstup alternátoru a zredukuje otáčky rotoru)
2. dobíječ li-ion baterie
3. sčítač napětí baterie a alternátoru pro napájení LED

Regulace dobíjení a brzdy bude PWM všechny spínací prvky budou ovládané z MCU, který je nonstop napájený z baterie přes regulátor 3V. Připojený LED světelný zdroj má svůj regulátor a spíná se jen za příznivých podmínek.

Jaké tranzistory použít a jak je zapojit, aby fungovaly všechny tři režimy?
Předem děkuji za každou odpověď.

apam · #2 Příspěvek od **apam** » 16 čer 2016, 22:26

Bude fungovat tady tohle ssr?
http://www.tme.eu/cz/details/g3vm-61br/jednofazova-rele-s-vystupem-ssr/omron/

#3 Příspěvek od **forbidden** » 16 čer 2016, 23:05

Bude, důležitý je, že umí DC. Škoda, že je tak drahý.

apam · #4 Příspěvek od **apam** » 17 čer 2016, 22:32

Ok, díky za odpověď, vyzkouším to a dám vědět.
