Pokusy s peltierom a sviečkou.

[helios]

Po nejakej dobe som sa zasa vrátil ku experimentom s peltierom. Teraz ale v kombinácii s meničom joule theft. Schéma je jednoduchá a dá sa nájsť všelikde na internete, napríklad u Danyka: http://www.danyk.cz/svicka.html
Ja som použil, čo som doma našiel, ako jadro trafáku bola feritová trubka vnútorného Φ12mm, vonkajšieho 20,7mm, dĺžka 28,5mm. Dá sa použiť napr. feritové odrušovacie nacvakávacie jadro na kábel, toroidný krúžok a podobne. Ako vinutie som použil tenkú dvojlinku a navinul som 10závitov. Tranzistor bol dáky PNP, čo som našiel v šuflíku, odpor som nahradil 1kΩ potenciometrom, rýchlu diódu a elyt ku ledke som taktiež vynechal, zapojil som ledku priamo medzi E a C tranzistora. Ledka bola Luxeon 3W biela. Peltier bol z GME, typ TEC1-12706 HT pre max. teplotu 230°C.
Najprv som chladič nechal pasívne chladiť, ale potom som pridal malý ventilátor, lebo sa mi začala taviť cievka s cínom, na ktorej chladič stál, tak som pridal ventilátor, napájaný externe. Výkon nebol síce nijak oslnivý, v záťaži necelých 1,4V a prúd do meniča 88mA, ale ledka svietila dosť silno, zblízka sa dalo pri tomto svetle aj čítať. Teplotný spád bol 40°C, na teplej strane bolo 110°C, na chladnej 70°C bez ventilátora, s ním 90/50°C. Až získam väčší chladič, ešte tá účinnosť o niečo stúpne.

[Artaban001]

Zkus autoledničku těsně po vypnutí změřit na 12V kabelu, pokud jej má. Než se srovnají teploty chladné a horké strany, generuje napětí, které rozsvítí bílou LED i bez "joule Thief" meniče. Pokud dáš na panel hrnec z horkou vodou a ten panel položíš na chladič, generuje to do zkratu docela vysoký proud. Hrálo mi na to i malé rádio. Problém je, že hrnec z horkou, snad i vařící vodou dává maximální teplotu, kterou je schopný panel bez poškození vydržet (doporučuju zjistit v datasheetu)
Je podstatný rozdíl teplot mezi oběma plochama - mě se rozsypal ten peltiér, když jsem jej zkoušel, kolik udělá maximální mráz, když jsem chladnou stranu zbavil chladiče, respektive výměníku. Přílisný rozdíl v roztažnosti způsobil popraskání keramický destičky a peltiér pak nefungoval celý.

[helios]

Mne pri testovaní maximálneho výkonu (zohrievanie žehličkou na 200°C a chladičom s ventilátorom) odpadli prívodné drôty k peltieru, aj keď mal vydržať 230°C. Našťastie sa dali naspájkovať späť. Odvtedy ho mám zapojený naopak, stranu s vývodmi som dal na studenú stranu. Akurát to dáva opačnú polaritu, inak to ničomu nevadí. Maximum, čo som dosiahol pri tom experimente, pred rozpadom boli 4V a 500mA, zaťažené žiarovkou, teplá strana 200°C, studená okolo 90°C.
Budem experimentovať ďalej, mne sa táto technológia páči.

[dreamer]

Matně si vzpomínám že jsou dva druhy peltierů. Tyhle běžné typy jsou určené spíš pro chlazení po připojení napájení. Na to aby vyráběly elektřinu je účinější ten druhý typ ale nevzpomenu si jak hledat. Zkuste prozkoumat:

http://www.rozpad.cz/forum/viewtopic.php?f=45&t=1109
http://www.jachting.info/viewtopic.php?t=9105

[helios]

Peltiery na chladenie majú väčšinou označenie TEC (C na konci ako Cooling), tie na výrobu elektriny z tepla zasa TEG (G generating) a tieto sú z odlišných materiálov, ktoré vydržia o dosť vyššie teploty, až do 450°C na zohrievanej strane, naproti tomu chladiace znesú od 100°C (najbežnejšie), drahšie 150°C (označované ako high temperature) až po 230°C, čo je asi najvyššia teplota chladiacich peltierov, ktoré sa dajú kúpiť.
Tie TEG peltiery sa vyrábajú prevažne v zemi, kde ťa zajtra sledujú viac, ako včera a buď majú premrštené ceny (okolo 150 - 200USD za kus), prípadne len celé zariadenie od 300 až po dákych 900USD, samozrejme bez poštovného, ktoré môže byť aj 100USD. Ešte k tomu treba prirátať colné výpalné plus DPH a dostávame sa cez 1000USD, za tú cenu sa dá už kúpiť docela kvalitná elektrocentrála.

[helios]

Ešte som našiel moduly označené ako TEP, majú zniesť teploty do 300°C a dajú sa zohnať napr. tu: http://www.ebay.com/itm/161517845947?_t ... EBIDX%3AIT

[helios]

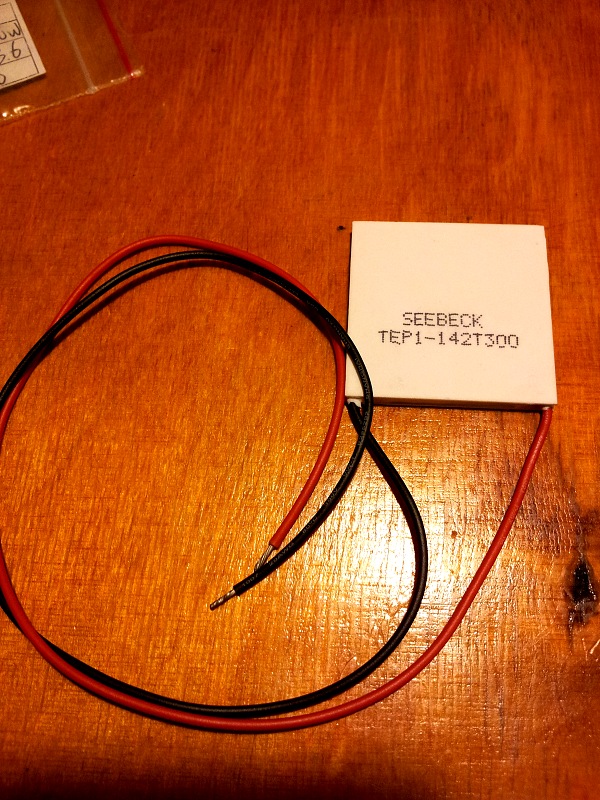

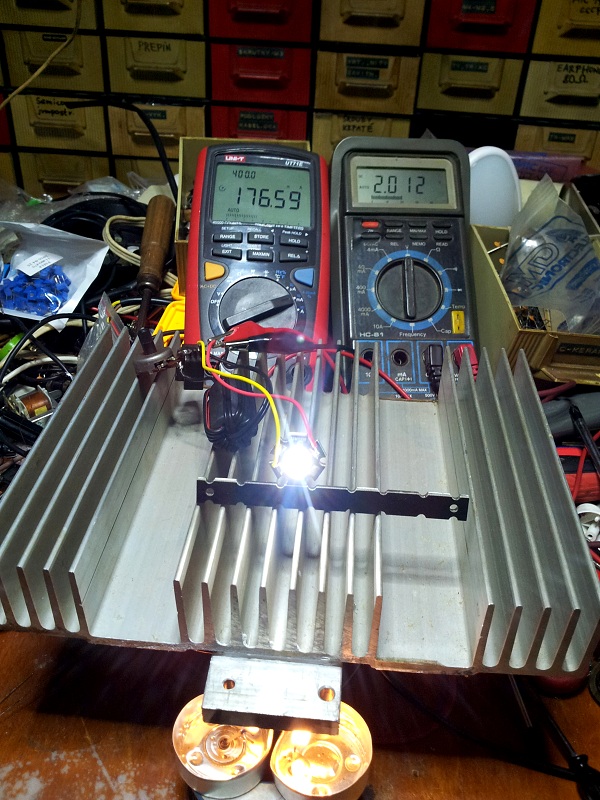

Dnes mi prišiel peltier (seebeck) na 300°C od čínskych bratov. Zohnal som väčší chladič, tak som pokračoval v pokusoch. Jedna sviečka dávala málo tepla, tak som pridal aj druhú. Tieto seebeck články majú vyššiu účinnosť (cca 10%) ako peltiery na chladenie (max. 5%), aj označenie je iné. S týmto článkom, veľkým chladičom a dvoma sviečkami som pri teplotnom spáde 70°C (125°C a 55°C) pri 2V a prúde 177mA (zaťažené meničom na LED), získal výkon cez 350mW, čo už nie je zlé. Chcelo by to väčší zdroj tepla, preto nabudúce hacknem petrolejku.
