Osciloskop DDS-140

Zpráva

Wolf70 · #1 Příspěvek od **Wolf70** » 21 srp 2016, 11:21

Mám tento ocsiloskop ale má jednu vadu na kráse :oops:

na výstupu má mít 1kHz/3,25v a já tam mám polovinu napětí kmitočet je ok nevíte někdo co s tím případně schema.

Nakadah · #2 Příspěvek od **Nakadah** » 21 srp 2016, 11:32

Určitě tam máš napsáno 3,25Vpp že? Myslím že ti dojde co je to Vpp

Wolf70 · #3 Příspěvek od **Wolf70** » 21 srp 2016, 11:48

Export
1K Hz, 3.25V level standard reference square wave output

#4 Příspěvek od **Sendyx** » 21 srp 2016, 13:21

Čímpak to napětí měříš?

#5 Příspěvek od **MetalGod** » 21 srp 2016, 13:41

Ampérmetrem

Na výstupu máš obdélník, jenž má vůči zemi 2 úrovně, jednu s hodnotou 3.25V a druhou 0V. Když nastavíš vstup na SS signál, určitě tohle naměříš, na střídavým vstupu, díky zapojenýmu vazebnímu kundíku, se polovina amplitudy posune do negativních hodnot, takže místo 3.25V - 0V naměříš 1.625V - -1.625V.

Wolf70 · #6 Příspěvek od **Wolf70** » 21 srp 2016, 13:54

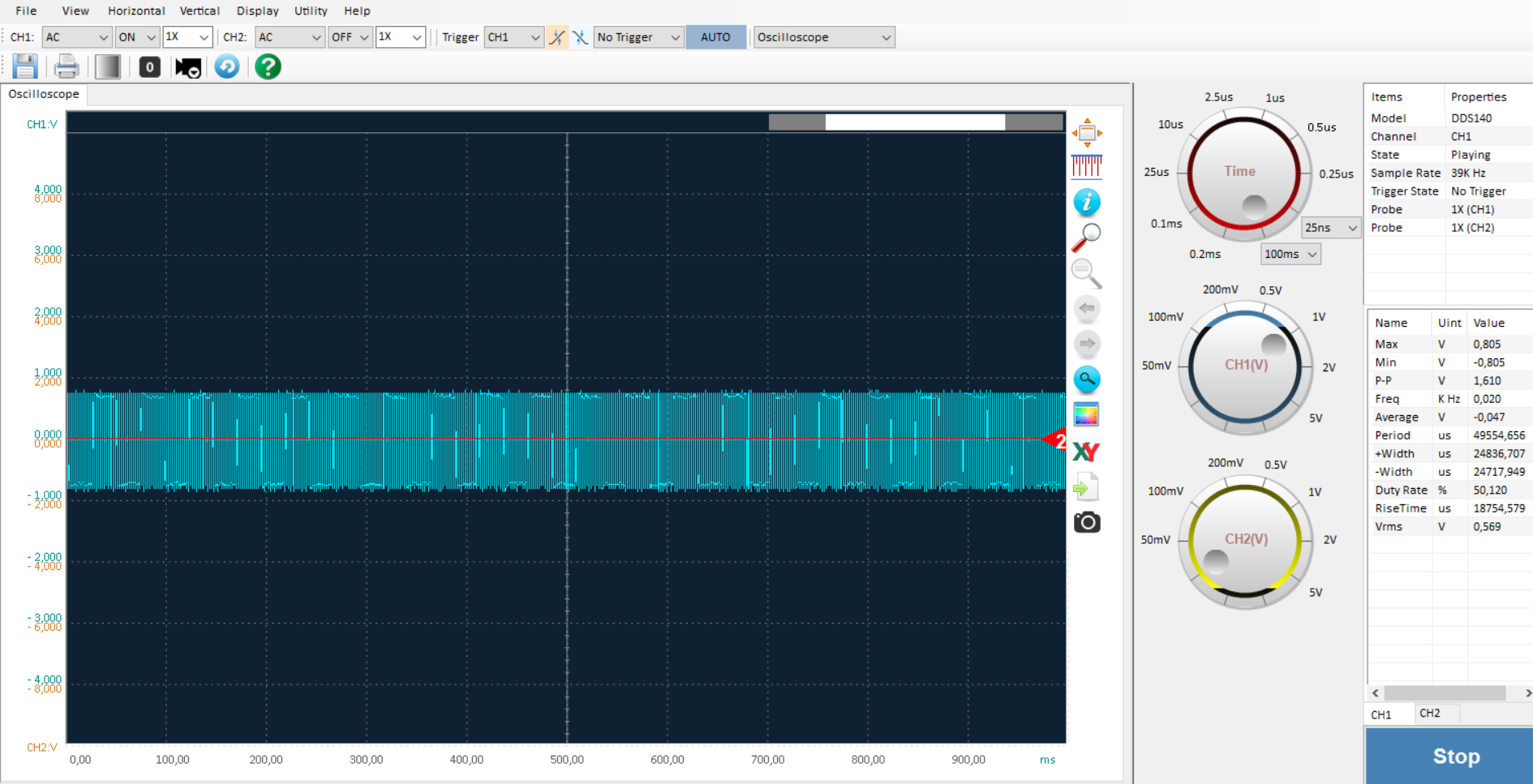

ne tím oscíkem a mám tam půlku viz obr.

#7 Příspěvek od **Sendyx** » 21 srp 2016, 14:09

Vstupní odpor osciloskopu Ch1 je jaký?

Změř to celé pro jistotu něčím jiným.

Wolf70 · #8 Příspěvek od **Wolf70** » 21 srp 2016, 14:28

Category
Index
Interface
USB 2.0
Number of Channels
2
Bandwidth
40MHZ
Maximum sampling rate
200M sps (single), 100M sps (dual channel)
Vertical resolution
8 bit
Export
1K Hz, 3.25V level standard reference square wave output
Voltage range
±5v,can be extended to ± 50v through X10 table pen, extended to ± 500v through X100 table pen
Noise size
±50mv
1v/div Stalls
±25mv
500mv/div Stalls
±10mv
200mv/div Stalls
±8mv
100mv/div Stalls
±4mv
50mv/div Stalls
Trigger coupling
AC AC-coupled, DC DC-coupled
Triggering conditions
Trigger level + rising / falling-edge trigger
Trigger
Auto, Normal and Single Trigger
Input impedance
1M / 25pf
Memory Depth
64k Byte
Power
< 2 W
Weight
<400g
Automatic measurement
Maximum, minimum, peak to peak, frequency, average, RMS, rise time, Positive Width, Negative Width, Duty Cycle
Size
12 cm X7.5 cm X2.5 cm
používám origo sondy když to připojím jinam tak napětí je ok jen ten výstup je 1/2 napětí a nevím proč viz youtube tam naměřil těch 3,25 v ale mě to nejde tak mám dojem že je něco v tom výstupu špatně

#9 Příspěvek od **MetalGod** » 21 srp 2016, 14:48

Pokud to máš v záruce, reklamuj to.
Nebo, pokud je prokazatelně špatnej jen ten kalibrační výstup, vytvoř, nebo sežeň si jinej zdroj.

#10 Příspěvek od **Bernard** » 21 srp 2016, 15:22

Dá se vygůglit softvér, který udělá ze zvukové karty generátor nebo nf osciloskop. Tak bys ho mohl nainstalovat a porovnat s tím USB, zjistíš, jestli je nízká úroveň generátoru nebo nízká citlivost osciloskopu. Nebo nějaká kombinace těch dvou. :wink:

Wolf70 · #11 Příspěvek od **Wolf70** » 21 srp 2016, 16:31

Je to po záruce tak jsem myslel zda s tím někdo nemá zkušenost příp. schéma jestli tam není něco Ko no nic i tak dík za rady 8-)

Kvicala_r · #12 Příspěvek od **Kvicala_r** » 21 srp 2016, 18:43

Oba kanály naměří totéž? Co to naměří z nějakého známého tráfka? Je divny, že rozlišení CH2 je v nějakých V, přesto že kanál je OFF. SW/HW Reset to žádný nemá?

Wolf70 · #13 Příspěvek od **Wolf70** » 23 srp 2016, 19:27

Oba kanály makaj stejně reset jsem nenašel popsanej nevím jumpr tam je 2x ale nevím na co tak nerad bych to podělal ještě víc
