DC booster +1.8V

#1 Příspěvek od timemaster »

Zdravim, resim problem s termotiskarnou na tuzkove baterky. Baterie ma 1.5V, je jich tam 6. Tiskarna je na 9V, ktere ocekava pri plnem nabiti, pri prazdnych bateriich - cca 7.2V hlasi prazdne baterie. No a chtel bych ji provozovat na nabijeci baterky, ktere maji 1.2V a tim padem to porad hlasi,ze jsou vybite a rekl bych,ze i hur tiskne - to napeti asi nestaci na spravny ohrev te tiskove hlavy. Premyslel jsem nad dc/dc step up konvertorem coz bude fungovat asi dobre ale vystup je regulovany,takze to bude davat 9 porad dokud se nekde nezhrouti vstup a nebude fungovat ukazatel stavu baterie. Tak me napadlo neco jako napetovy zesilovac nebo nabojova pumpa ale nenasel jsem nic co by dalo na vystupu + tech 1.8 nebo neco blizkeho kolem a zaroven to sledovalo vstup a kolisalo s nim. Pripada mi to jako dobra skolni uloha, ale nejak nemam napad :(
Uživatelský avatar
Olchor
Příspěvky: 1772
Registrován: 18 lis 2009, 00:00
Bydliště: Blansko

#2 Příspěvek od Olchor »

Přidej jednu nabíjecí baterku, 7x1,2=8,4V
termit256
Příspěvky: 10029
Registrován: 06 pro 2007, 00:00

#3 Příspěvek od termit256 »

Dej si tam komparator a mosfet ktery baterii odpoji v pripade uplneho vybiti.
masar
Příspěvky: 14452
Registrován: 03 pro 2005, 00:00

#4 Příspěvek od masar »

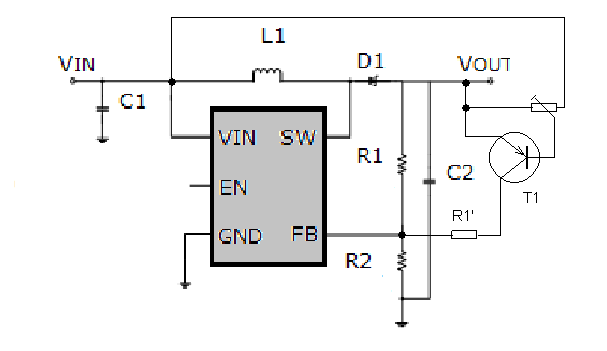

S tím step up -em snad takto:
Jen nevím, jest-li by nebylo lépe přemístit R1' do emitoru.
:wink:
Přílohy
step up úprava.png
(14.54 KiB) Staženo 135 x
Uživatelský avatar
timemaster
Příspěvky: 34
Registrován: 05 pro 2008, 00:00

#5 Příspěvek od timemaster »

Olchor píše:Přidej jednu nabíjecí baterku, 7x1,2=8,4V


Nojo kdyby se tam vesla :) je to proste plastova krabicka s pozicemi na 6 baterek..
Uživatelský avatar
timemaster
Příspěvky: 34
Registrován: 05 pro 2008, 00:00

#6 Příspěvek od timemaster »

termit256 píše:Dej si tam komparator a mosfet ktery baterii odpoji v pripade uplneho vybiti.


to je v pohode ale stejen nebude fungovat ukazatel na displeji
Uživatelský avatar
timemaster
Příspěvky: 34
Registrován: 05 pro 2008, 00:00

#7 Příspěvek od timemaster »

masar píše:S tím step up -em snad takto:
Jen nevím, jest-li by nebylo lépe přemístit R1' do emitoru.
:wink:


No super, neco takoveho jsem si predstavoval :) zkusim to asi s timhle IO

https://www.gme.cz/mc33063ap1-dip8-on-semiconductor

pokud je zkusenost s nejakym jinym, samozrejme uvitam.
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#8 Příspěvek od ZdenekHQ »

A o jakém proudu se vlastně bavíme?
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
timemaster
Příspěvky: 34
Registrován: 05 pro 2008, 00:00

#9 Příspěvek od timemaster »

Neni to moc, pri tisku jsem nameril 0.7A, rekl bych, ze to bude max.
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#10 Příspěvek od ZdenekHQ »

Ano, to skutečně není málo.

Něco jiného by bylo napájení třeba z PB aku 12V/7Ah. Pak by to opravdu nebylo moc.

P.S: Zkus ti to spočítat: http://www.nomad.ee/micros/mc34063a/index.shtml
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
PotPalo
Příspěvky: 6018
Registrován: 13 kvě 2009, 00:00
Bydliště: BA

#11 Příspěvek od PotPalo »

Čo tam tak dať klasický regulovateľný Step-Up menič s tým, že spätnú väzbu (ktorá udáva výstupné napätie) pripojiť ešte aj cez vhodnú zenerovu diódu a nejaký ten tranzistor na vstup. Dával by 9V na výstupe, a keď by napätie batérie príliš kleslo (hranica zenerovej diódy), tak by dával len 7,2V, takže by fungoval aj ukazovateľ batérií.
masar
Příspěvky: 14452
Registrován: 03 pro 2005, 00:00

#12 Příspěvek od masar »

Myslel jsem něco hotového doplnit o ten tranzistor a dva odpory:
Obrázek
Je pro 2÷28V/2A a 58,-Kč není tak moc. Mnou uvedené schema je z datasheetu použitého IO :wink:
Děličem v bázi se nastaví práh pro plně nabité NiCd (7.8V) a odporem R1' výstupní napětí 7.2V při vybitých NiCd (5.4V)
Naposledy upravil(a) masar dne 27 zář 2016, 20:40, celkem upraveno 3 x.
Uživatelský avatar
007
Moderátor
Příspěvky: 231
Registrován: 11 lis 2003, 00:00
Bydliště: střední čechy

#13 Příspěvek od 007 »

Co testnout dvoučlánkovou modelářskou LIPOL baterii? Nabitá má 8.4 V, Vybitá 7.2 V, dá se sehnat poměrně levně a do prostoru pro 6 tužkových baterii by se mohla vejít.
007
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#14 Příspěvek od ZdenekHQ »

S podobným problémem se setkávám u svých konstrukcí - s klesajícím napětím z aku při tomto zapojení roste odebíraný proud a nastává něco, jako lavinový efekt. Když se k tomu přidá proudové omezení měniče, výsledek je mizerný.

Základem je dobrý akumulátor, ale pak už zas není potřeba ten měnič.

Klasickej MC to bez externího FETu nedá, pochybuju, že ten prcek zvládne víc.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
masar
Příspěvky: 14452
Registrován: 03 pro 2005, 00:00

#15 Příspěvek od masar »

Mnou popsané schema by mělo "emulovat" chování baterie ze suchých (alkalických) článků, aby bylo funkční kontrolní měření prováděné spotřebičem (zařízením) a včas varovalo před úplným vybitím. Pokud se tak bude chovat, nemělo by k tomu "lavinovému efektu" dojít. :wink:
