Opravujem kamerovy monitor Comelit, z povodneho stavu na 1. fotke som sa po vymene par elytov a oprave prasknutej dosky dostal do stavu, kde je obraz stabilny a pozeratelny (2. fotka).
Jediny problem je nestabilita hornej casti obrazu - akoby jeden polsnimok bol "zahnuty" dolava a druhy doprava. Ostatne elyty su podla merania OK. Co by mohlo sposobovat takuto deformaciu obrazu?
BTW. Schema k tomu neexistuje. V analogovej casti nie je okrem vertikalu LA1385 ziadny IO, VN trafo MC-FBM-003, obrazovka Clinton 877HAMGRS.
Digitalna cast je velka doska s Intel P80A51AH, 3x Xilinx XC2018 a kopou dalsich IO. Obraz je na druhom monitore (pripojenom cez vystup MONITOR) vporiadku.
Video monitor Comelit, nestabilita hornej casti obrazu
Moderátor: Moderátoři
Video monitor Comelit, nestabilita hornej casti obrazu
- Přílohy
-

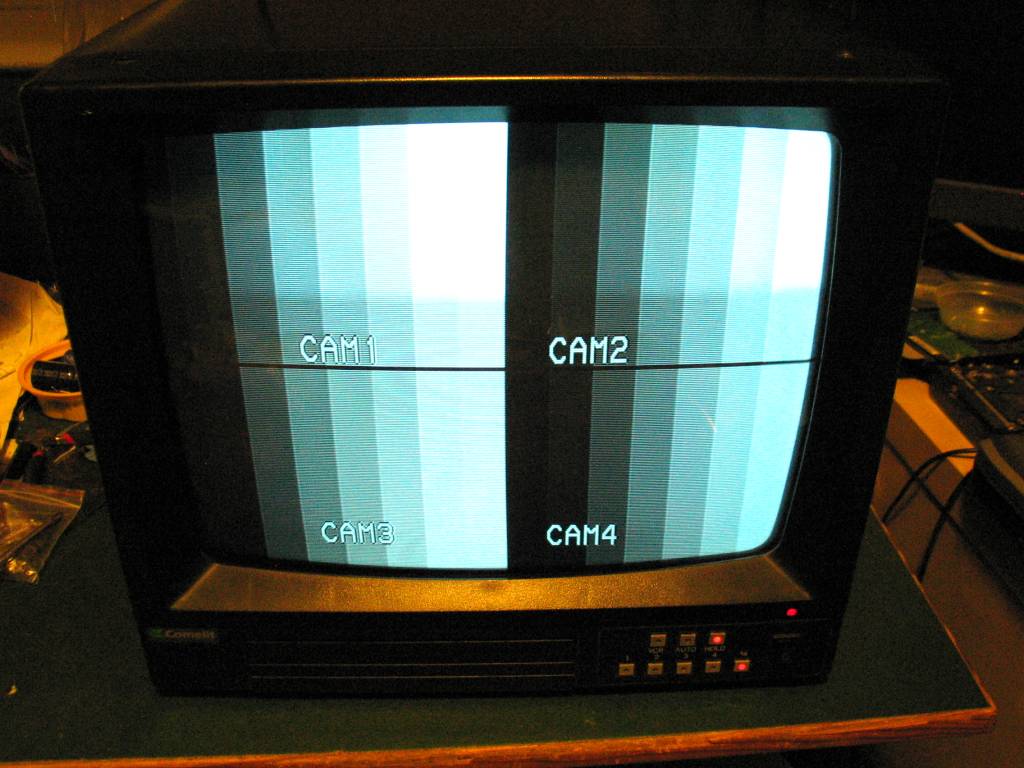

comelit_1.jpg- Deformacia obrazu na vrchnej strane
- (109.37 KiB) Staženo 174 x
-

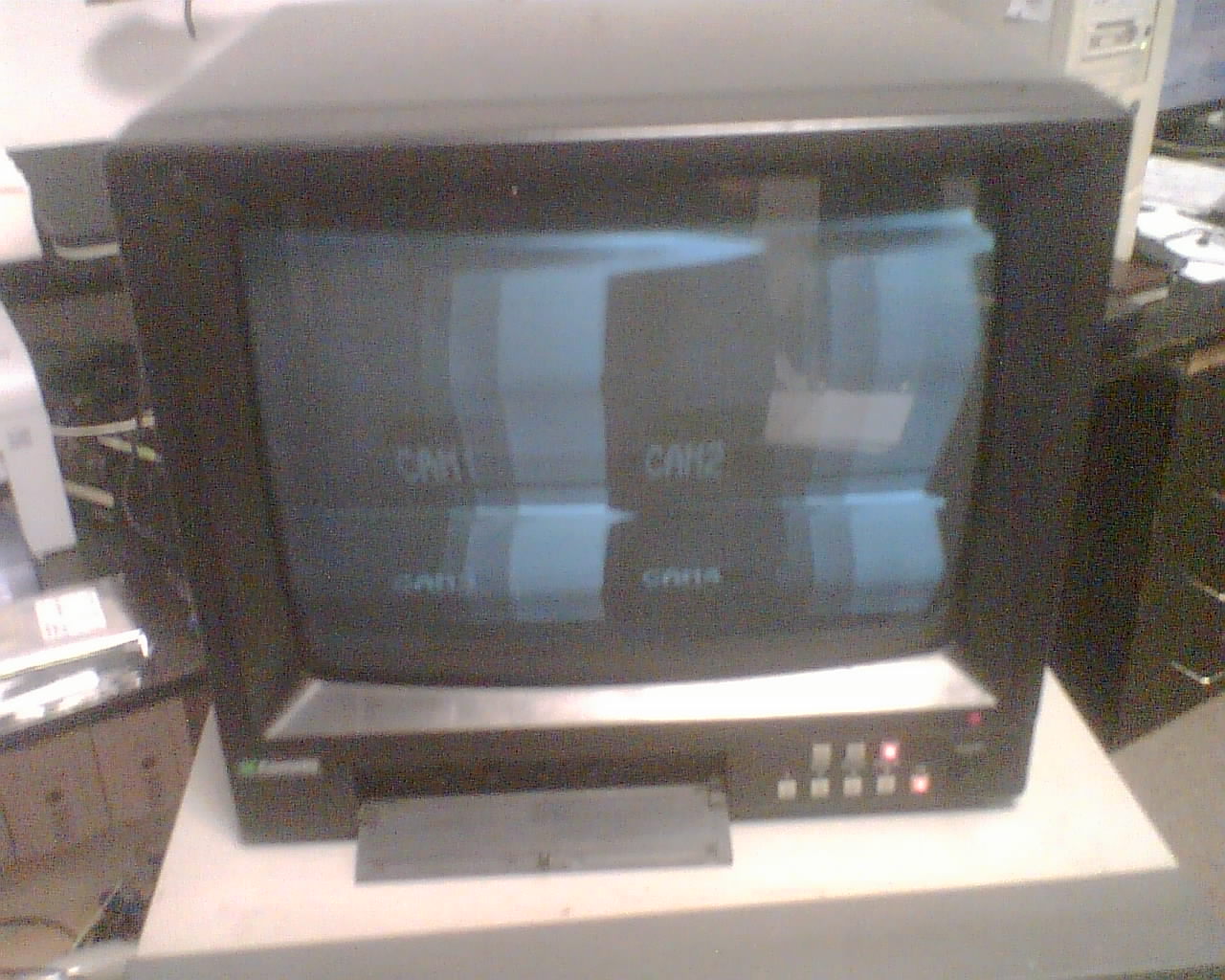

- comelit_bad.jpg
- Povodny stav
- (198.15 KiB) Staženo 145 x

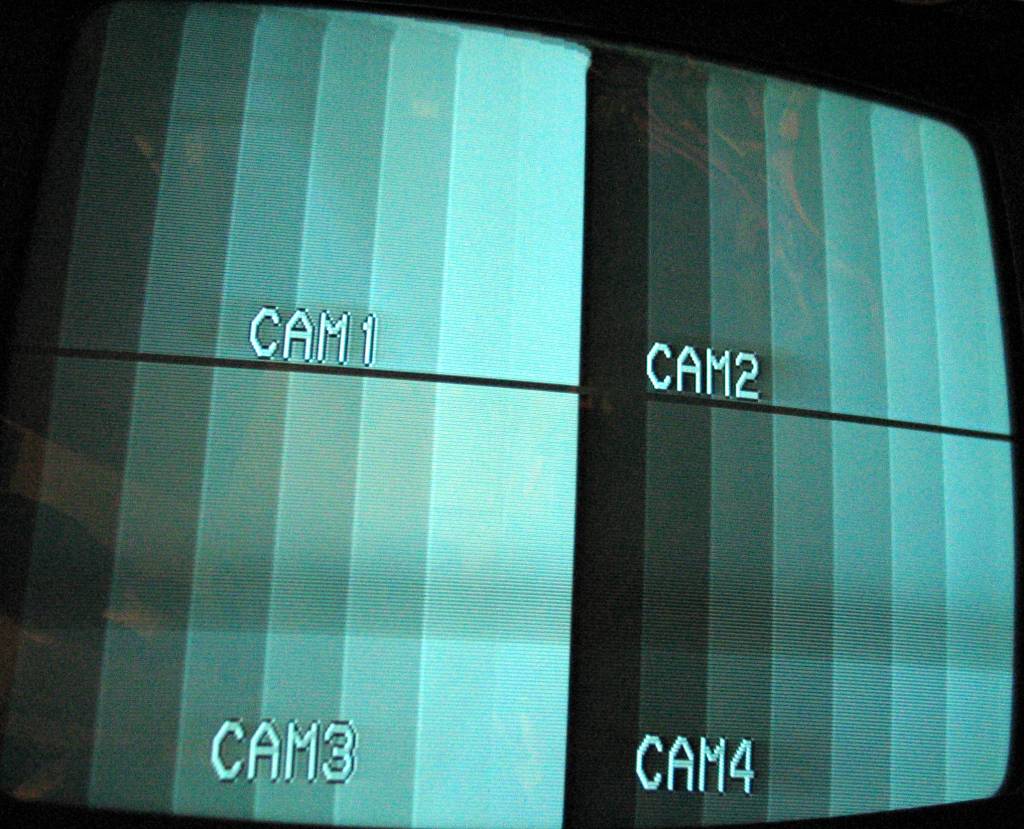

Tak nakoniec som to nastavil kombinaciou L401 a H-HOLD (vpredu).
- Přílohy
-
- comelit_ok.jpg
- (88.85 KiB) Staženo 121 x
