Zdravím v podvečer ,
Tak jsem IO budiče proměřil ještě jednou a i druhým způsobem jak jste mi poradili. Výsledek je přesně takový jaký jste popisovali. Z toho tedy usuzuji, že budou v pořádku. Už mám objednáno, tak teď cca týden budu čekat na balíček za 220 korun. Pak dám vědět jak jsem dopadl. Možná mne napadá další dotaz.
Až osadím PSU tak:
Nejdříve zkusím jen připojit napájení a proměřím ve standby reřimu bez připojení k mainboardu a LED podsvícení
Pokud OK zkusím zapnout přes piny Vcc pin 13 na GND a měl bych dát nějakou zátěž na ostatní výstupy (dalších 5v a 13v ) ? a jak s LED ? (tam má být 268v)
Telto typ spínaného zdroje opravuji takto poprvé, jinak jsem řešil většinou ATX od PC a podobné nebo s vypínačem a tam jsem si vzdy zátěž dal.
děkuji za radu předem
Tak jsem IO budiče proměřil ještě jednou a i druhým způsobem jak jste mi poradili. Výsledek je přesně takový jaký jste popisovali. Z toho tedy usuzuji, že budou v pořádku. Už mám objednáno, tak teď cca týden budu čekat na balíček za 220 korun. Pak dám vědět jak jsem dopadl. Možná mne napadá další dotaz.
Až osadím PSU tak:
Nejdříve zkusím jen připojit napájení a proměřím ve standby reřimu bez připojení k mainboardu a LED podsvícení
Pokud OK zkusím zapnout přes piny Vcc pin 13 na GND a měl bych dát nějakou zátěž na ostatní výstupy (dalších 5v a 13v ) ? a jak s LED ? (tam má být 268v)
Telto typ spínaného zdroje opravuji takto poprvé, jinak jsem řešil většinou ATX od PC a podobné nebo s vypínačem a tam jsem si vzdy zátěž dal.
děkuji za radu předem
Zdravím všechny,
Po týdnu čekání už konečně dorazili mosfety. Desku jsem osadil a ještě jsem narazil na menší problém. Diody S1M, které jsem si myslel že jsou vadné, tak nejsou. při sundání první jsem zjistil proměřením že je OK. druhá následně taky. (předtím jsem smd diody měřil v obvodu (chyba !!) Tak jsem šel po jejich směru a jsou připojené v závěrném směru k IC 3br1765jz, což je Power Management Controller. Zatím netuším co má v obvodu za funkci. (Tento jsem zapoměl předtím proměřit páč je z druhé strany a myslel jsem si že je to těmi diodami). Zjistil jsem že pin 8 (GND) a pin 3 (CS) jsou spojeny. tudíž asi proražený IC. Dle popisu pin 3 CS sleduje napětí a pak něco ? u CS pin píší že když zde na pinu se překročí prahové napětí IC vypne.
Tuším správně že pin GND a pin CS by neměli být spojeny ? nemám žádný jiný na kterém bych to přeměřil? máte někdo zkušenosti? A pak nemáte někdo šuplíkovou zásobu prosím ? samozřejmě bych zaplatil. Nechce se mi opět čekat zase 20 dní na aliexpresu. Tam jej mají za dolar
Mohl by být použit na spínání zdroje ??
děkuji za radu
Gubajs
Po týdnu čekání už konečně dorazili mosfety. Desku jsem osadil a ještě jsem narazil na menší problém. Diody S1M, které jsem si myslel že jsou vadné, tak nejsou. při sundání první jsem zjistil proměřením že je OK. druhá následně taky. (předtím jsem smd diody měřil v obvodu (chyba !!) Tak jsem šel po jejich směru a jsou připojené v závěrném směru k IC 3br1765jz, což je Power Management Controller. Zatím netuším co má v obvodu za funkci. (Tento jsem zapoměl předtím proměřit páč je z druhé strany a myslel jsem si že je to těmi diodami). Zjistil jsem že pin 8 (GND) a pin 3 (CS) jsou spojeny. tudíž asi proražený IC. Dle popisu pin 3 CS sleduje napětí a pak něco ? u CS pin píší že když zde na pinu se překročí prahové napětí IC vypne.
Tuším správně že pin GND a pin CS by neměli být spojeny ? nemám žádný jiný na kterém bych to přeměřil? máte někdo zkušenosti? A pak nemáte někdo šuplíkovou zásobu prosím ? samozřejmě bych zaplatil. Nechce se mi opět čekat zase 20 dní na aliexpresu. Tam jej mají za dolar
Mohl by být použit na spínání zdroje ??
děkuji za radu
Gubajs
Tak jsem vyndal IC 3br1765jz z obvodu. Je v pořádku. Stále se mi ale jeho prázdné vývody na desce tvářili jako spojené. Hledal jsem dál a našel rezistor (ten o kterém jsem psal výše že je na pinu 3 CS. Zde byl asi zakopaný pes a mylně jsem se domníval že dioda S1M je vadná. tak není. po odpájení dotyčného rezistoru se vše tváří v pořádku. Ten rezistor má hodnotu dle jeho označení 0,7 Ohm, což můj trapný multimetr a i druhý a třetí hodnotí jako kus drátu s velmi malou hodnotou právě kolem 0,7 (a zvoní a zvoní). Pak jsem tedy na netu dohledal že tohle se špatně měří. Osadil jsem tedy celý zdroj i s novými mosfety a připojil do sítě. K mému překvapení pojistka se nepřepálila. Tak jsem zapojil celou TV a je OK. Televize normálně funguje. Proměřením výstupních napětí na zdroji jsou OK dle popisu.
Ještě prozkoumám podsvícení. Při zapnutí naběhne logo samsung docela jasně, po chvilce ale jas dost zeslábne. Byl tam režim dynmický, tak jsem astavil v menu režim film a jas je o dost silněší. Tuhle televizi neznám tak zkusím ještě hledat nastavení jasu např: v servisním menu. Zatím nevím
Takže oprava zdrojové části TV BN44-00422c je OK, možná. Je možné že se zátěží může být jas zdánlivě slabší, pokud zdroj není úplně OK ?
díky na případné rady
Gubajs
Ještě prozkoumám podsvícení. Při zapnutí naběhne logo samsung docela jasně, po chvilce ale jas dost zeslábne. Byl tam režim dynmický, tak jsem astavil v menu režim film a jas je o dost silněší. Tuhle televizi neznám tak zkusím ještě hledat nastavení jasu např: v servisním menu. Zatím nevím
Takže oprava zdrojové části TV BN44-00422c je OK, možná. Je možné že se zátěží může být jas zdánlivě slabší, pokud zdroj není úplně OK ?
díky na případné rady
Gubajs

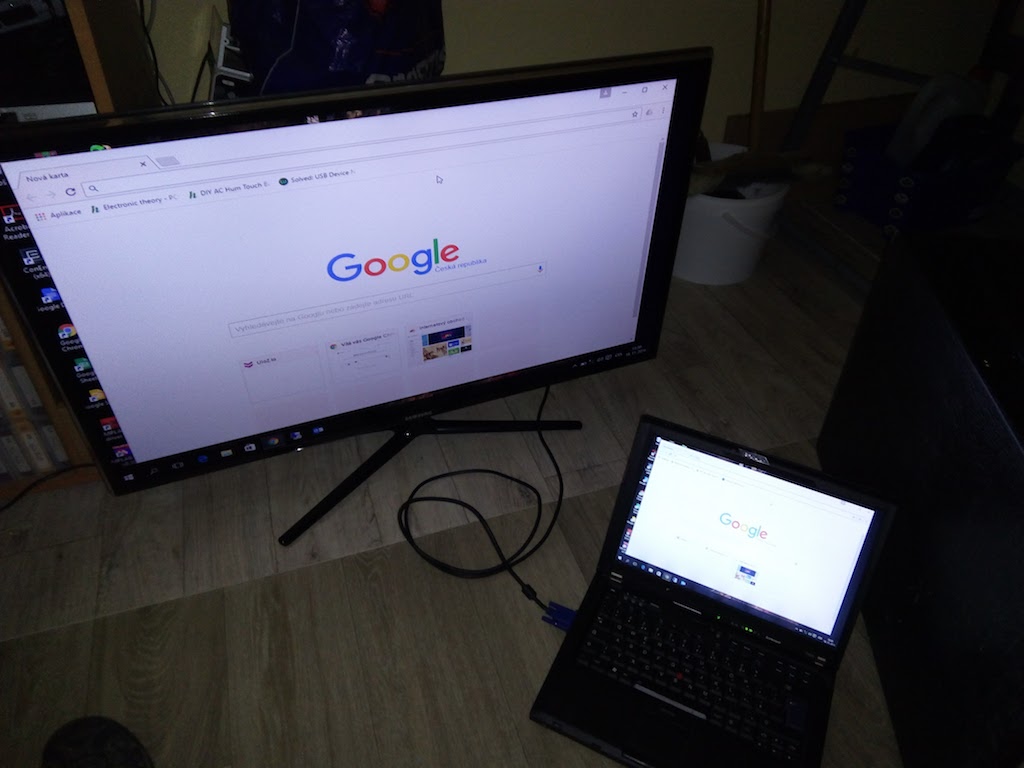

TV jsem nastavil v normálním menu. Žádný zázrak to není, ale k vga mikroskopu to bude stačit. Písmenka jsou ostrá. foto, které ukazuje výstup TV je z mobilu, takže nic moc kvalita. Jen jsem chtěl ukázat jak funguje. Televize od popelnice s opravou za 200 kč asi dobrý do dílny.
Tak všem děkuji a hezký den
Gubajs
Tak všem děkuji a hezký den
Gubajs
