Vysavač Electrolux ZUP382 cyclonic, ovládací deska
Moderátor: Moderátoři
No tak to nevím - zkus ještě propojit ty věci, co jsem popisoval v minulém přípěvku (překlenovat ten tranzistor nebo TC propojit se zemí - v obou příípadech by se měl motor rozběhnout na max), abys vyloučil obvody na silové desce, ale jinak opravdu nevím. To už by chtělo překreslit část schématu a vytáhnout si na to aspoň osciloskop.
Tak jsem zkoušel jednotlivé stupně regulace na 200W žárovce: při zapnutí na plný výkon -
stupeň 5 tak bylo napětí 220V,
st. 4 = 190V,
st. 3 = 138V,
st. 2 = 90V,
st. 1 = 48V.
Při opačném postupu -
zapnutí na 1 st. = 26V
a poté zbývající stupně už jsou stejné jako v sestupné regulaci.
Poté jsem zapojil motor 2000W a na
5 st. bylo 212V,
4 st. = 182V a napětí se začlo zvyšovat na 215 V, poté už regulace nefungovala.
Odpojil jsem motor, zapojil žárovku a regulace opět funguje. Potřeboval bych vědět jaký triak tam má být, zřejmě se tento (BTA12-700W) moc nehodí
stupeň 5 tak bylo napětí 220V,
st. 4 = 190V,
st. 3 = 138V,
st. 2 = 90V,
st. 1 = 48V.
Při opačném postupu -
zapnutí na 1 st. = 26V
a poté zbývající stupně už jsou stejné jako v sestupné regulaci.
Poté jsem zapojil motor 2000W a na
5 st. bylo 212V,
4 st. = 182V a napětí se začlo zvyšovat na 215 V, poté už regulace nefungovala.
Odpojil jsem motor, zapojil žárovku a regulace opět funguje. Potřeboval bych vědět jaký triak tam má být, zřejmě se tento (BTA12-700W) moc nehodí

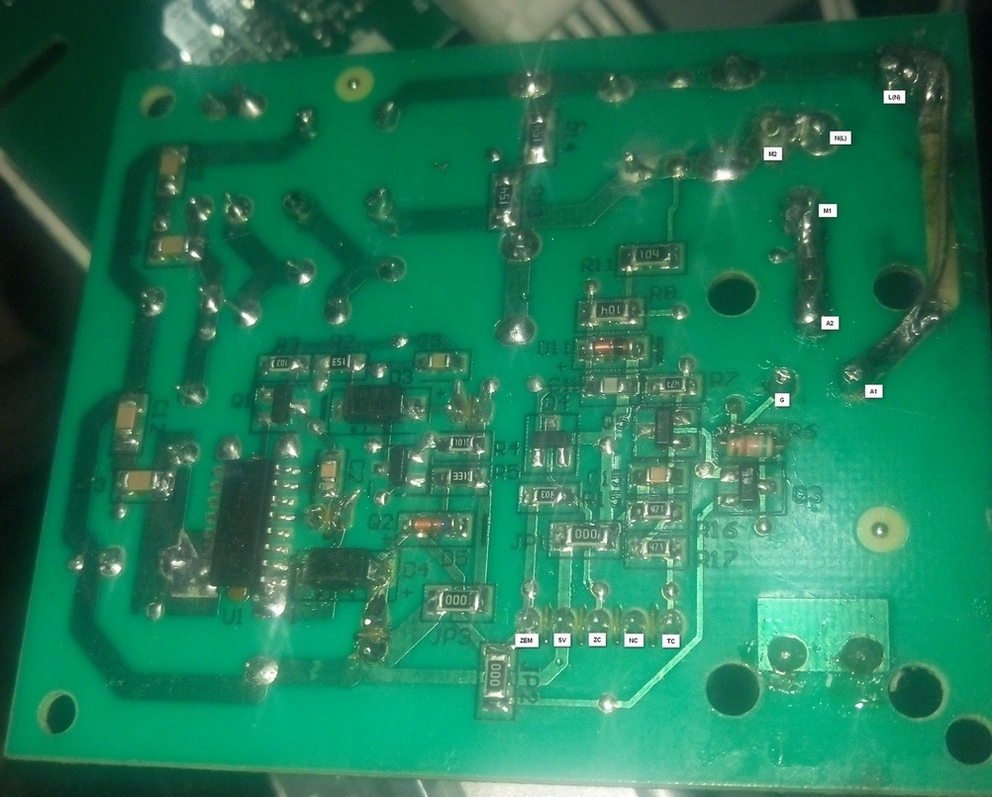

No, jak se dívám na tu fotku desky na opačné straně, tak by to mělo být tak, že 230V jde přes 1M odpory R11 a R8 okolo paralelní kombinace diody (možná zenerky) D11 a kondenzátoru C11 (která je z opačné strany připojená na +5V) dál na bázi tranzisoru Q4. Emitor (nebo kolektor - to z té fotky nepoznám) by měl mít tranzitor zapojený na zem přes odpor R15 (a z toho odporu by se měl odebírat signál ZC).
Mimochodem - teď se dívám, na tu fotku, a máš tam 2x napsané "ZEM" - jsou ty země určitě mechanicky i elektricky propojené, nebo je někde chyba?

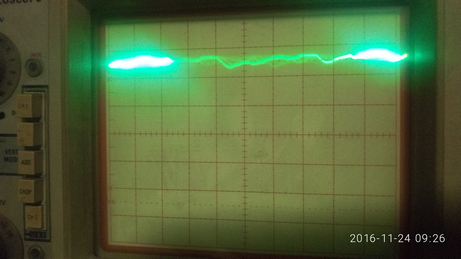

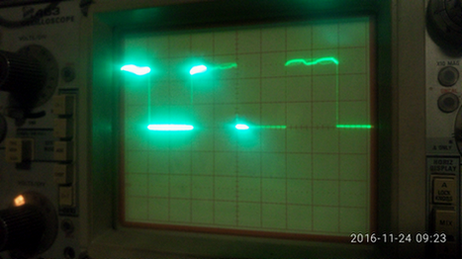

A vůbec - kde všude je ta sinusoida? Na tom konektoru by neměla nic dělat.
Mimochodem - teď se dívám, na tu fotku, a máš tam 2x napsané "ZEM" - jsou ty země určitě mechanicky i elektricky propojené, nebo je někde chyba?
A vůbec - kde všude je ta sinusoida? Na tom konektoru by neměla nic dělat.
Signál ZC jde z emitoru Q4. Ta druhá "zem" u R13 tam být nemá, ta mi tam utekla při popisování. Sinusoida je na všech pinech kromě NC a i na všech "měřících" bodech na tišťáku...
