Tesla 4140A Solaris

Zpráva

steft · #1 Příspěvek od **steft** » 01 pro 2016, 22:08

Zdravím,

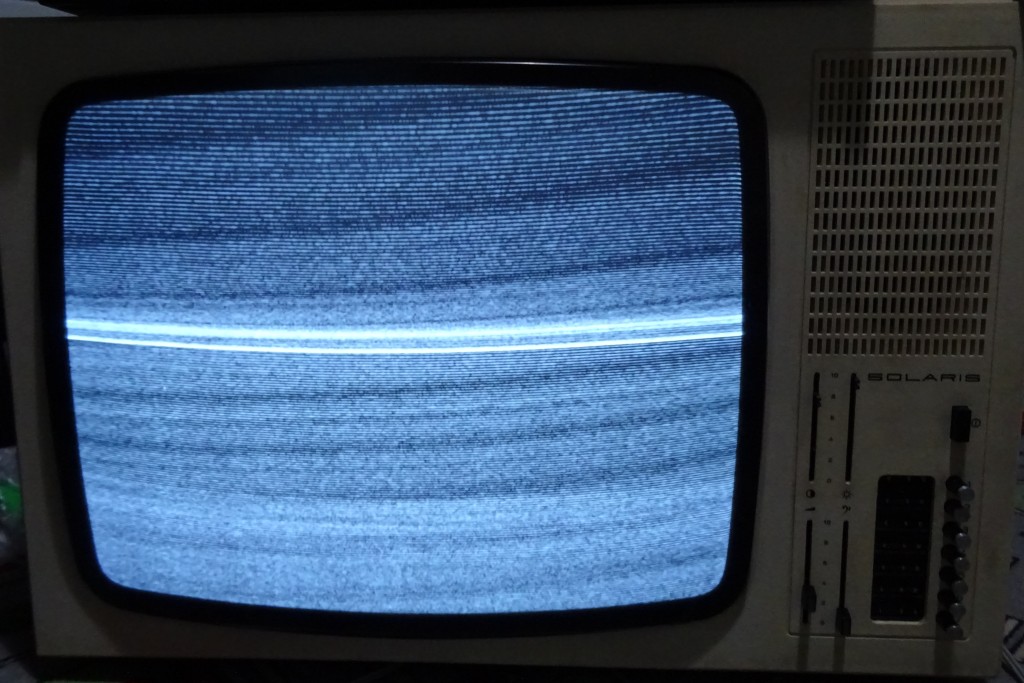

dolstal sa mi do rúk tento televizor, tak sa ho snažím zrenovovať. Po výmene vadných súčiastok nabehol do stavu, ktorý je vidieť na fotke. Obraz sa začína vykreslovať v strede obrazovky, tam kde je svetlý pruh, okrem toho to vyzerá ako keby sa niektoré riadky nevykreslovali a ani sa nedá potenciometrom nastaviť snímkový kmitočet. Napätia som meral a súhlasia podla schémy. Tiež som skúšal vymeniť elektrónky ale stále to robí to isté.
Poradí mi niekto čo s tým?

sambiliong · #2 Příspěvek od **sambiliong** » 01 pro 2016, 22:16

Oddělovač synchronizačních impulsů. Obě synchronizace jsou v háji.

xsc · #3 Příspěvek od **xsc** » 01 pro 2016, 22:16

V tomhle jsou elektronky jen v horizontálním rozkladu. Ta bílá čára uprostřed je chyba vertikálu. Nejdřív je třeba zasynchronizovat obraz H i V - nastavit správný kmitočet a zkontrolovat sync impulzy. Pak hledat v koncovém stupni V. Zapojení není zas tak složité, nejspíš to bude nějaký vyschlý elyt.

#4 Příspěvek od **Hill** » 01 pro 2016, 22:48

Nějak v tom rozloženém obrazu není znát dostatečná úroveň signálu, na který by vůbec mohla televize zkusit zasynchronizovat. Co do toho pouštíš za signál a z čeho?

steft · #5 Příspěvek od **steft** » 12 pro 2016, 13:15

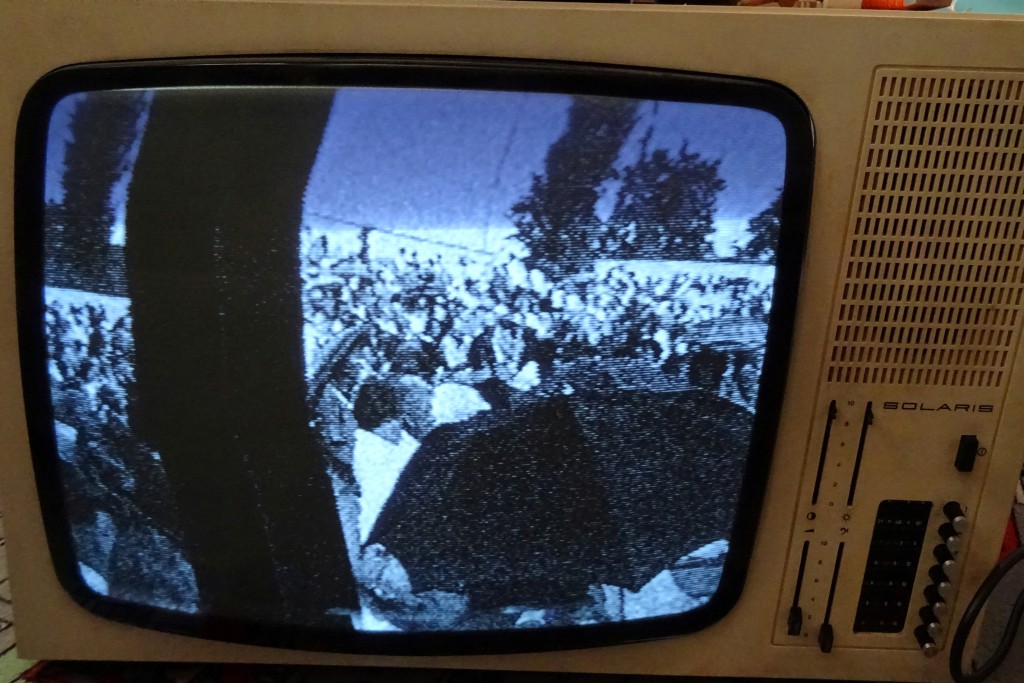

Tak som sa k tomu konečne dostal, ďakujem všetkým za rady, pre istotu som vymenil všetky elyty vo vertikále (aj keď mali správne hodnoty) a televizor nabehol do tohto stavu. Obraz je posunutý vpravo a okrem toho nedrží horizontálnu synchronizáciu. Ale všimol som si, že keď je vysielaný obraz tmavý tak je pekne rovný. Ale čím viac svetlej farby je v obraze tým viac sa prehybá ako je vidieť na fotke, a občas sa rozladí úplne. Okrem toho aj obraz dosť zrní, zvuk ide dobre.

Hill: Púšťam do toho signál zo starého videorekordéru. Výhoda toho je, že si možem vybrať na ktorm kanále bude vysielať, takže môžem vyskúšať aj VHF aj UHF. Na ostatných televízoroch to ide bezproblémov.

fredis · #6 Příspěvek od **fredis** » 12 pro 2016, 14:22

Jak už bylo psáno - separátor.

xsc · #7 Příspěvek od **xsc** » 12 pro 2016, 15:23

Ne přímo separátor, to by nedržela ani V synchronizace. Tohle je chyba v porovnávání H fáze. Zaměřil bych se na T601 (na hlavní desce) a jeho okolí, hlavně C602-C606. Jak to reaguje na trimr fáze, tedy P604?
Pokud má zároveň obraz příliš velký kontrast, může být problém taky v nefunkčním AVC.

fredis · #8 Příspěvek od **fredis** » 12 pro 2016, 15:54

Podle toho obrázku bych na to AVC tipoval taky. Pokud do toho nepouští extra silný signál.

houmr · #9 Příspěvek od **houmr** » 19 pro 2016, 11:45

Púšťam do toho signál zo starého videorekordéru
A na tom videorekordéru používáš jen modulátor, nebo do TV pouštíš záznam z nějaké kazety? Solaris konkrétně neznám, ale co si vzpomínám, tak staré čb televize s videozáznamem, kde časová základna proti standartnímu TV signálu dost plave, měly problém. Tím nemyslím jen plápolající horní část obrazu, ale problém vůbec obraz zasynchronizovat.

#10 Příspěvek od **Hill** » 20 pro 2016, 05:51

houmr píše:Púšťam do toho signál zo starého videorekordéru
A na tom videorekordéru používáš jen modulátor, nebo do TV pouštíš záznam z nějaké kazety? Solaris konkrétně neznám, ale co si vzpomínám, tak staré čb televize s videozáznamem, kde časová základna proti standartnímu TV signálu dost plave, měly problém. Tím nemyslím jen plápolající horní část obrazu, ale problém vůbec obraz zasynchronizovat.

Ta televize je hlavně háklivá na výšku synchronizačních impulsů, jejich deformace "přes pásek" jí také nesvědčí, ale, když má v pořádku obvod řízení AVC (hlavně C152 na desce OMF) a separátor uřídí přes diskriminátor reaktanční elektronku PCF802, musí to šlapat.
Nejlíp, když na video připojíš výstup ze settopboxu, tak máš šanci na výstupu modulátoru dostat slušný tvar signálu. A hlavně bez časových chyb.
Předpokládám, že elektronka PCF802 je v pořádku. Tak nech televizi tak čtvrt hodiny zapnutou, aby se "usadila".
Osciloskop a porovnání skutečných tvarů impulsů v rozkladových obvodech podle schématu by spolu řekly daleko víc, ale, jestli tuto výhodu nemáš, jde to zkusit ještě jinak:
zkratuj běžec P5 na rozkladové desce na kostru, obraz se nakloní a začne vodorovně jezdit. Jádrem L301 nastav obraz tak, aby byl pokud možno pravoúhlý (to se ti asi dokonale nepovede, obraz bude mírně šikmý a bude jezdit vodorovně buď doleva nebo doprava, tak ho aspoň co nejvíc zpomal). Pak zkrat odpoj a obraz by měl držet. Nanejvýš ho nastavením běžce P5 srovnáš tak, aby při zasynchronizovaném obrazu nebylo na běžci žádné napětí proti kostře.
Pokud jde o to AVC, tak trimrem P3 se ubírá citlivost tak, aby obraz začal zrnit. Pak vrátíš běžec asi o 5° až 10° zpět.
Jak ale říkám, to je jen první pomoc, na kterou vystačíš s voltmetrem, nicméně ideální to není!

A důležité: kostra televize je spojená se sítí, pokud k ní chceš připojit třeba ten osciloskop, který je také spojený se sítí, především musíš koukat, aby na kostře nebyla fáze, případně vidlici v zásuvce otočit.
