Zapojení modulátoru

Zpráva

tygrik · #1 Příspěvek od **tygrik** » 07 led 2017, 18:39

Zdravim mam modulator vyjmuty ze stareho stb typu Topfield tf6000cr.
Modulator chci pouzit do dvd prehravace, a to proto ze moje televize ma jen jeden scart pres ktery mi jde signal tv od stb takze jinaci pripojeni neni mozne nez koaxem. Modulator je napajen + 5 volt a mam i napojeny signal audio a i video. Pri ladeni tv se nic nenaladi a tak ted nevim zdali modulator nepotrebuje i signaly ASDA,NRF-CTR,ASCLK. Tyto vstupy modulator ma. Prosim o info jestli jsou opravdu nutne a nebo zdali se mam poohlidnout po modulatoru ktery chce jen napajeni a av vstup. Moc diky za radu

samponek · #2 Příspěvek od **samponek** » 07 led 2017, 20:20

Tím ladíš kanály po I2C SDA SCL ( starý modulátor se ladil šroubovákem)

#3 Příspěvek od **rnbw** » 07 led 2017, 20:48

Radsej si zozen prepinac na SCART.

PotPalo · #4 Příspěvek od **PotPalo** » 07 led 2017, 22:50

Skús pripojiť NRF-CTR na 5V cez 1K rezistor... Keď to nieje moc digitálne a pamätá si to poslednú nastavenú frekvenciu, možno je to spúšťací signál. Staré modulátory mali +5V, ktoré zabezpečovali, aby cez ne "tiekol" signál, a ďalší vstup +5V, ktorý zapínal samotné modulovanie.

xsc · #5 Příspěvek od **xsc** » 08 led 2017, 00:03

STB nemá 2x scart? Normálně se to zapojuje DVD>STB>TV a není potřeba nic přepínat ani tahat koaxem.

weed_smoker · #6 Příspěvek od **weed_smoker** » 08 led 2017, 09:48

I2C je osmibit,to se dá vyzkoušet,těch řetězců nebude tolik.Ty vývody SDA/SCL vedou do nějakýho obvodu,ten by měl bejt nějak označenej a v jeho datasheetu bude tutově adresa I2C,minimálně její statická část.Zbytek adresovýho bajtu se doměří na vývodech A0/A1/A2/ (A3) pokud to obvod má.Pokud ne,měla by v DS bejt celá adresa.A ten protokol není moc složitej,podpora I2C šla napsat v ASM i do starýho 89S51 ani tam nezabíral ten podprogram závratně místa.Jsou i USB/I2C a 232/I2C převodníky k PC.

vlado5 · #7 Příspěvek od **vlado5** » 08 led 2017, 20:49

Práve teraz riešim aj ja tento problém. Pri zbere elektrošrotu sa nachádza dosť vyradených satelitných prijímačov SD, kôli prechodu na HD. Pár kúskov som zobral na ND a tieto RF modulátory sú celkom zaujímavé. Mám doma dva TV, jeden v izbe, druhý v spálni k tomu jeden satelit. Možnosť, ako poslať zo satelitu signál do spálne je možná len cez koax, ktorý mám už pod plávačkou. Pri hľadaní možností som narazil na stránku, kde je veľmi jednoduché zapojenie ovládania I2C s ATMEGA8. Tu sú linky:
http://vrtp.ru/index.php?showtopic=13321&st=30
http://vrtp.ru/index.php?showtopic=13321&st=60
http://vrtp.ru/index.php?showtopic=2299 ... ntry496440

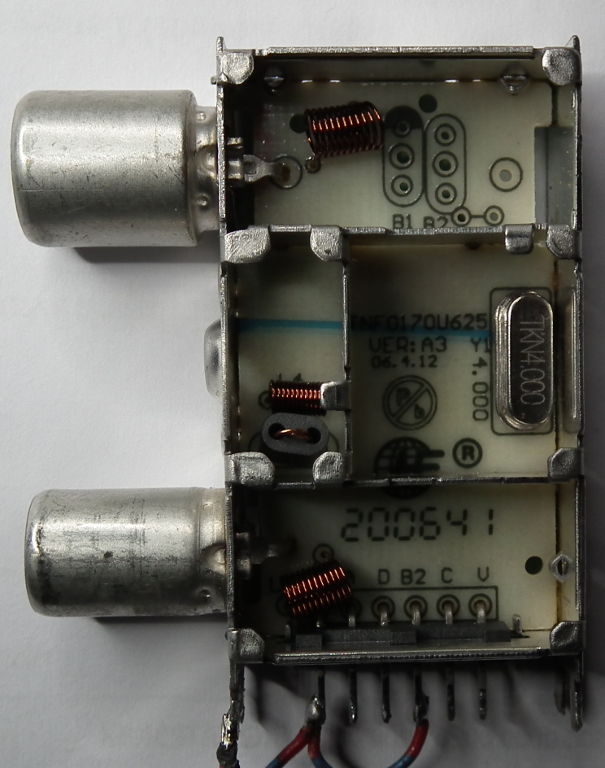

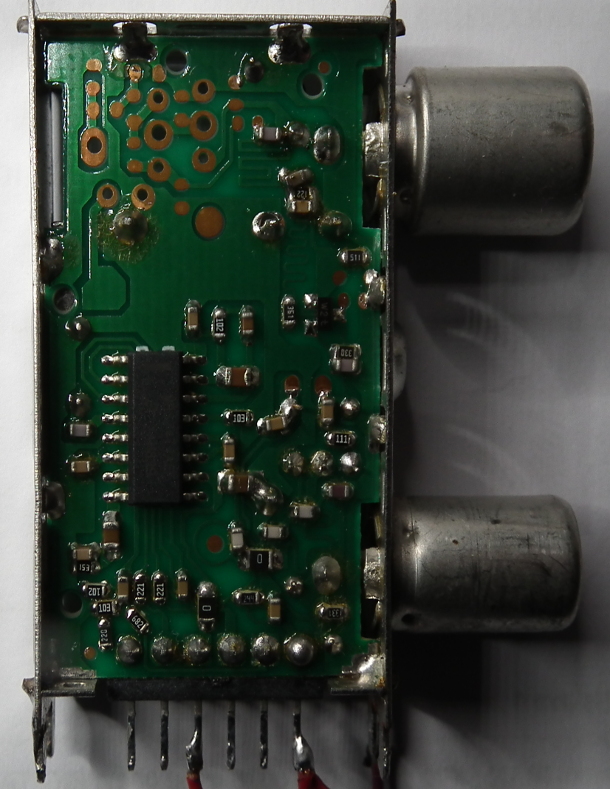

V dataseete IO, použitého v modulátore je informácia, že pri zapnutí na nap. napätie (reset) nabieha PLL záves automaticky na kanál 71 (871,25MHz), čo sa mi na LCD TV nepodarilo naladiť. Tu je foto RF modulátora:

tygrik · #8 Příspěvek od **tygrik** » 10 led 2017, 13:19

Dekuji za informace ohledne modulatoru uz je to zapojene podle rad a funkcni. Ale jeste je problem ze u tohoto dvd coz je Hometech DM 637b nejde tuner a tam snazne moc prosim nevi nema z vas nekdo schema zapojeni celeho pristroje? Planek sem hledal a nenasel. Moc by sem byl vdecen
