spojení 10 drátků

[Pjotr]

Zdravím a omluvám se za stupidní dotaz,
mám arduino a k němu je připojené několik periférií a čidel. Všechno to je napájené z arduina = ke každé periférii vedou mj. dva dráty napájení.
Můj dotaz je jak elegantně z jednoho pinu rozdělit napájení na cca 10 drátků a to samé pro uzemnění.
Zatím to mám už asi 2 roky zapíchané v nepájivém poli, ale není to moc stabilní a napájení občas nekterým perifériím vypadává. Uvažoval jsem to spájet, ale asi by to vypadalo blbě. Co to připájet na cuprexit ?
Jak to dělají profíci ?

[forbidden]

Profíci nepoužívají ardujíno. Maximálně pro vývoj, ale pak se udělá tišťák na míru danýmu zařízení.

[termit256]

A hlavne ne to nepajive pole.
Ja to pouzil jen jednou, po asi dvou hodinach hledani proc mi vec nefunguje jak ma jsem nasel spatny kontakt v tom pitomem poli a tak tahle kravina letela okamzite do kose a nikdy vic jsem to uz nepouzil.

Profici udelaji tistak a daji tam treba takovouto svorkovnici http://www.ebay.com/itm/10pcs-2EDG-10Pi ... SwKIpWC0iK

[Pjotr]

no profík nejsem, ale tišťák na všechno asi není pro mně úplně optimální řešení, protože se jedná o regulátor plynového kotle a průběžně k tomu přidávám další komponenty (hraju si s tím asi dva roky a docela si to užívám) a navíc nevím jak bych k tišťáku připojoval LCD, RTC, sd kartu, rele kartu, ...

[Zaky]

Profící nepoužívají arduino ani pro vývoj, možná tak jeho hw - desku s atmelem, nejspíš ale pajc z Číny, protože originál stojí nesmysl a do toho si napíšou svůj kód bez ardujíno zpomalovačů, pak si udělají vlastní desku. Lépe pak použijí nějaký modernější MCU. Dráty si nabastli jak chceš, třeba můžeš oprášit historii, kdy se při propojování "vrabčím hnízdem" větší množství vodičů nastrkalo do kroužku ze svinutého vodiče a to se pak zapájelo. Když to pak zasmrštíš do smršťovací bužírky, bude to zcela OK řešení. Případně bastly nejhrubšího zrna pájím na univerzální DPS desku, kde jsou jen čtverečky mědi. Nepájivé pole nepoužívám, je strašně nespolehlivé.

[Pjotr]

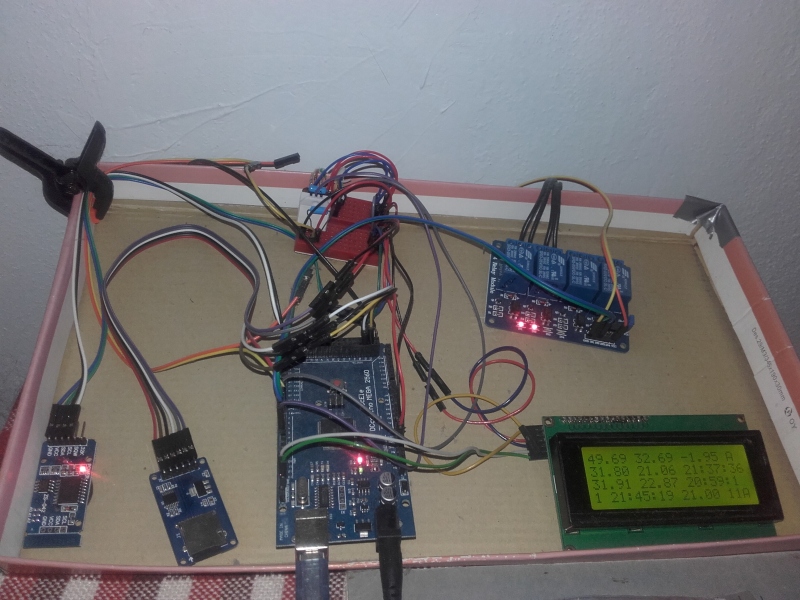

pro ilustraci (jen pro otrlé) to vypadá nějak takto :[/img]

[Zaky]

Na vyzkoušení to zafungovalo, tak OK, není třeba tvrdit, že je to pro otrlé, pro arduinisty je to tak zamýšleno. Problém je, že ty konektory jsou stejně špatné, jako nepájivé pole. Pokud nějaké moduly používám, což pro vývoj nebo na hraní používám, číňan je dodá za zlomek ceny, než bych to sám vyrobil, tak obvykle vyletuji konektory a misto nich zapájím dráty napevno, to je spolehlivé zcela, pokud to tedy nemá být vystaveno vibracím, to by pak takto opravdu nešlo. Na bastlení kupuji v GMe nějaké vícežilové dráty (tedy licnu) pro zabezpečovací techniku a pářu z toho jednotlivé žíly.

[Pjotr]

Zaky : asi máš pravdu, prostě to proletuju. Jen mi na tom vadí, že mě to asi bude omezovat v hraní. Chci tam připojovat další moduly (rotační volič, eprom, ethernet, ...) a když to bude propájený tak bude obtížnější přehazovat piny a přidávat shieldy.

[termit256]

Kdyz delas postupny vyvoj, pouzij univerzalni desky a hlavne pajej.
pak to muzes tak nechat a normalne pouzivat. To zapojeni co mas na fotce, budes muset stejne z mnoha duvodu pro finalni verzi predelat znovu.
http://elm-chan.org/docs/wire/images/wcs.jpeg
http://elm-chan.org/docs/wire/wiring_e.html

Je pravdou ze moje konstrukce vypadaji o poznani zmateneji, ale princip je stejny.

[Zaky]

U obrázků výše celkem správně píšou extreme wiring, preferuji použít pod pouzdro MCU a jiná s malou roztečí adekvátní "podvozek" a ten pak za piny v "uvěřitelném" rastru připájet na univerzální desku. Pokud potřebuješ bastlit s arduinem, připájel bych na univerzální desku protikusy konektorů, co jsou na arduinu a desku do toho vložil. Na univerzálu bych pak už vesele drátoval. "Extreme wiring" používám jen u prvního testu nové součástky, je to skutečně jen na vyzkoušení, není to dostatečně robustní a snadno dojde k poškození, když se do toho neopatrně drcne.

[forbidden]

Tak to je už trochu hardcore, to bych stokrát radši naházel na tišťák, nějak naroutoval, nechal vyrobit a až pak testoval. I za cenu toho, že bych to párkrát předělával. Jinak já nepájko používám běžně k plné spokojenosti, se špatnýma kontaktama problém nemám.

[kulikus]

To je mazec!

Jsem si říkal, že se mu ty sousední dráty neodletujou a ono taky občas jo (7:54).

[samponek]

Používám holej sklolaminát, z druhé srany dráty, v nepájivým poli se to občas odpojuje.

[termit256]

Ale tak ja nemyslel aby pajel primo na ty smd pouzdra, ale nastrkat ty moduly do univerzalni desky a propojit draty je lepsi nez ta zmet kabelaze.
Na ty pouzdra pajim taky jen kdyz potrebuju rychle pokracovat a neni cas se babrat s deskou, neni po ruce redukce na dip apod. pokud je to udelane dobre, neni duvod aby to bylo nespolehlive.

[dreamer]

Připojím se také se svým názorem. Pokud je na těch černých vodičích vedoucích z releového modulu síťové napětí a celé je to položené na víku z krabice od bot tak to by mohli mít hasiči co dělat brzy - no ale píšeš že to tak máš dva roky Potom napájet všechno z lineárního stabilizátoru na arduinu taky není zrovna ideální. Máš spočítaný příkon všech modulů? Nedochází k přetížení nebo nebude k němu docházet v budoucnu při připojení dalších modulů? S nepájivým polem celkem problémy nemámmě funguje spolehlivě a na vyzkoušení používám dost často, zrovna tak jako s konektory na modulech. S jednou výhradou ovšem - nepoužívám propojovací kablíky které jsem si kdysi objednal z číny (mají kulatý průřez kontaktu a jdou jak do nepájivého pole tak i do konektorů na arduinu podezřele zlehka) s těmi jsem problém měl a teď si propojky vyrábím sám. Piny používám zlacené z konektorů na vyřazené základní desce, přiletuju kablík a přetáhnu smršťovací bužírkou. Na napájení bych asi použil třeba toto:
http://www.ebay.com/itm/30PCS-KF301-2P- ... SwcBhWbjpo
přiletované na univerzální desce a rovnou k tomu dal nějaký stabilizátor a filtrační kapacitu aby nebylo nutné napájet to všechno přes arduino.
