Tesla AZL 060 vstupy.

[Xeon_sk]

Zdravím dokončil som pomerne rozsiahlu rekonštrukciu mixážneho pultu Tesla AZL 060. Nešlo ho dať do úplne pôvodného stavu, pretože predchádzajúci majiteľ sa ho pokúšal rôzne upraviť, napr. dva kanály mali jeden vstupný aj výstupný DIN konektor a PAN potenciometer, vyhodil výstupný transformátor, navŕtal kopu dier a nič nedokončil. V súčasnosti je, až na výstup v stave, aký predpokladá servisná dokumentácia.

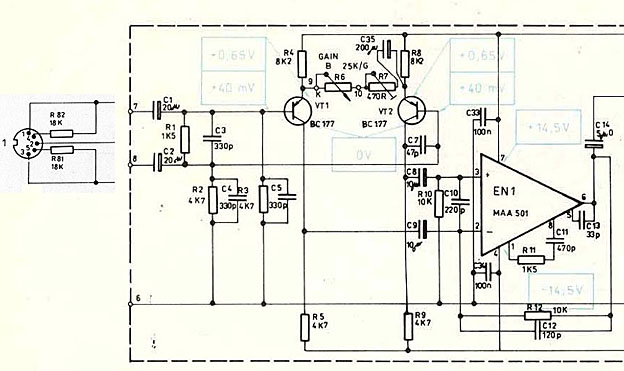

Rád by som sa spýtal ako sa správne pripojujú rôzne zdroje signálu (mikrofón, gitara, organ) na symetrické vstupy. Možno to bude zaujímať aj viacerých záujemcov, pretože podobne riešené vstupy má aj AZL 082, AZL 160 a iné.

[ZVUK2000]

Nahrad DIN konektory za XLR Canon nebo Jackem 6,3 stereo který zapojiš symetricky. Pokud do toho jacku potom zapojiš mono jack takto bude také fungovat pro linkové signály, ale 1/2 citlivostí. A pokud chceš ty DIN zachovat tak v kabelu spoj - signal na DIN s GND. Vsup bude fungovat linkové, ale 1 /2 citlivostí.

[Xeon_sk]

Dík. Co jsem zjišťoval, tak když zapojím zdroj na 1,2 a 3 ostane volný je citlivost -10 dB. Pokud je zdroj na 1, 2 a 3 spojím se zemí 220Ω odporem tak je citlivost jmenovitá. Těch 220Ω to je náhradní zátěž ze servisní dokumentace, múže se to přímo ukostřit. Je normální používat konektor s uzemněným 3 kolíkem?
Ještě celkem bez problémú vidím zapojení mikrofonu. Tam se múže připojit kmitačka na 1 a 3 a 2 bude zem. Starý mikrofon Teska AMD 202 nefungoval, normálně míval zapojené 3 a 2. Byly ale propojeny kolíky 1 a 3, takže všechny kabely bude nutné ověřit, to propojování 1 a 3 byla kdysi častá praxe.
