Dvojitá optozávora SHARP 3S12, jak opravit nebo nahradit.

[Brozicek]

Mám na stole historickou věž s lineárním gramofonem, který umí přehrát desky z obou stran (přenoska snímá desku shora i zespodu).
Je v ní vadná jedna ze dvou optozávor, které sledují pohyb přenosky podél desky. Diody jsou infra, není vidět žádné světlo.
Nedělám si iluze, že bych sehnal náhradní díl. Zkoušel jsem Googlovat názvy na pouzdře "3S12" i "SHARP 5Y", ale bezvýsledně.

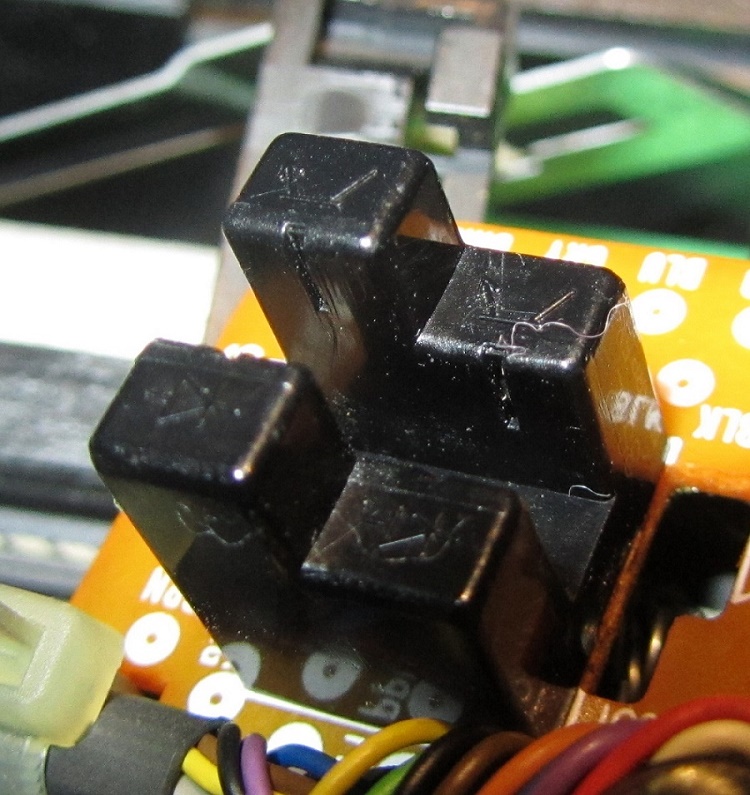

Vadná je ta část na takové věžičce. Pokud spustím přehrávání a přenoska mi najede do prostoru, kde je přenoska nad deskou a závora se dostane nad příslušnou otevřenou snímací drážku, a pak zkratuji ten tranzistor (jinak je na něm pořád napětí jako při zastíněném tranzistoru), tak elektronika reaguje správně a spustí přenosku na desku.
Obě LED infradiody diody vykazují stejné parametry při měření jako odpojené diody, tj. úbytek v propustném směru asi 1,04V a v opačném směru jsou obě nevodivé. Při provozním zapojení v přenosce do série je však na diodě v nefunkčním optočelenu 1,7V a na funkčním optočlenu 1,17V.
Chtěl jsem si ověřit, zda je ta dioda s větším úbytkem opravdu vadná nebo dobrá. Našel jsem doma infra tranzistor, který se používal jako přijímač DO v prvních TV, kdy ještě nebyly ty infradiody integrovány do jedné součástky se zesilovačem.
Pokud ho připojím jednoduše na ohmetr a vkládám do drážky optozávory, tak reaguje poklesem odporu v drážce dobré optozávory.
Ve vadné optozávoře nereaguje, což potvrzuje vadnou infradiodu. Nečekal bych, že dioda s obvyklými SS parametry (úbytkem) může "nesvítit".

Než se pustím do bastlení a propiluji se k té vadné diodě na věžičce, a něčím ji nahradím, mám dotaz, zda se už někdo nesetkal s podobným optočlenem jako na obrázku, který bych mohl použít místo toho vadného.

Dík za názory, jak byste opravu toho historického kusu řešili vy.

[Michal22]

Možná slepit k sobě tuto a tuto.

[varikap]

Zkusil bych vypájet celý optočlen, bude-li štěstí tak nebude dioda celá zalitá a půjde vytáhnout.
Jinak ji jedině od vývodů opatrně odvrtat. Při náhradě pozor na šíři vyzařovaného paprsku, někdy je tak úzký, že i malé natočení diody znamená nefunkčnost optočlenu (myš).

[Brozicek]

Zkusím následující postup:

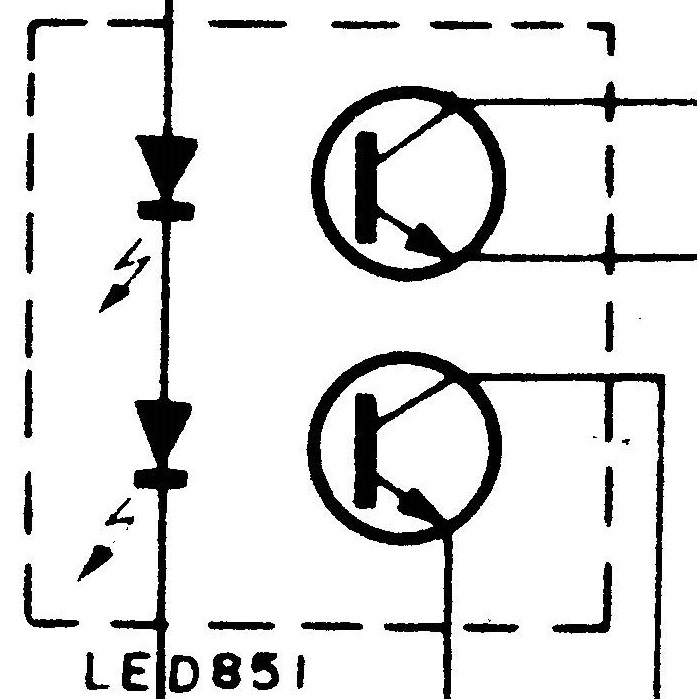

Vypájím celý dvojitý optočlen. Lupenkovou pilkou z něj vyříznu až k spodní straně jednu věžičku s tou vadnou LED infra diodou. Ty diody ze schématu jsou propojené až na tišťáku, takže žádný spoj nepřeruším. Pak ten zbytek ve tvaru L zapájím zpět.
V GM elektronic koupím jednu optozávoru dle tohoto odkazu
https://www.gme.cz/optozavory-reflexni-optocleny
Podle rozměrů vyberu závoru 1, 3 nebo 4.
Sloupek s fotodiodou odříznu, podložím na výšku té věžižky na 14 mm a zapájím na místo té původní vyříznuté. Po odzkoušení polohu zafixuji kapkami silikonu.
Pokud seženu starou myš, tak jako alternativu zkusím upravit podobně závoru z té myši.
Dík za náměty. Dám vědět zda se to povedlo.

[rnbw]

Pri troche stastie to nebude zaliate, ale rozoberatelne.

[Brozicek]

Pri troche stastie to nebude zaliate, ale rozoberatelne.

Tak bohužel štěstí nebylo na moji straně. Infradiody i fototranzistory byly pečlivě do pouzdra zality.
Protože jsem neměl cestu do GM Ostrava pro náhradní optozávoru (kterou bych stejně musel nějak rozporcovat a přidělat k původní závoře), tak jsem udělal úspěšný pokus o opravu s tím, co jsem našel doma.

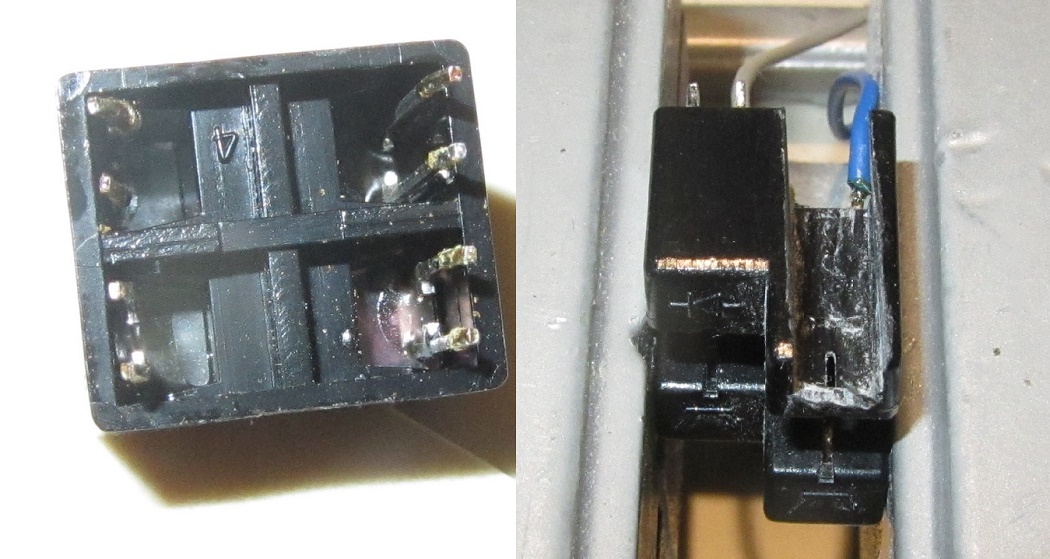

1. Do pouzdra původní závory jsem vypiloval do věžičky s vadnou diodou drážku širokou 3,5 mm. Tím jsem odpiloval a vyšprtal i zbytky z vadné diody. Obrázek jedna.

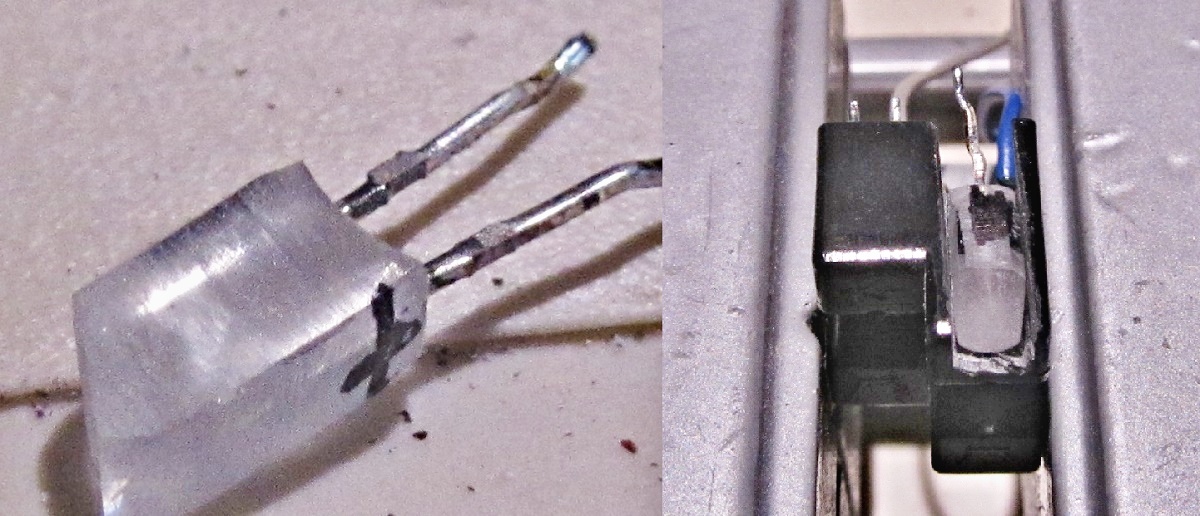

2. Ze starého dálkového ovládače jsem vyletoval infradiodu průměr 5mm. Pilníkem jsem ji upravil na šířku 3,5 mm ze stran rovnoběžně s vývody. Pak jsem ji ještě upravil na obdélníkový průřez asi 3x4 mm, ale jen tak, abych byl těsně u zalitých přívodů. Čelo diody jsem ještě zkosil přibližně na 45°, abych odrazem od šikmého čela trochu změnil směr infrapaprsků. Čelní aktivní plochu i šikmou plochu jsem trochu přeleštil na mokrém brusném na lak. Na druhém obrázku je opilovaná dioda a její poloha v drážce před vlepením.
3. Upravenou diodu jsem vlepil do drážky expres epoxidem, zadní stranu a šikmou plochu jsem přelepil proužkem alobalu. Fototranzistor při testu reagoval na zastínění diody, tak jsem celou optozávoru vrátil zpět do gramofonu.

Funkční zkouška ukázala, že při původním proudu infradiod cca 16 mA nedocházelo zcela k saturaci fototranzistoru u náhradní diody. Po nahrazení původního sériového odporu 680 Ω odporem 480 Ω (proud se zvýšil na cca 20 mA) funguje optozávora k plné spokojenosti.
